概览
优势和特点
- 兼容于IEEE 802.3af/at标准
- 2级事件分级或墙上适配器连接指示
- 简易的墙上适配器接口
- 0至5级PoE分级
- 100V绝对最大额定输入
- 180mA最大浪涌电流限制
- 正常工作期间，电流限制在720mA至880mA
- 电流限制和折返式保护
- 传统的36V UVLO
- 过热保护
- 增强散热的5mm x 5mm、16引脚TQFN封装

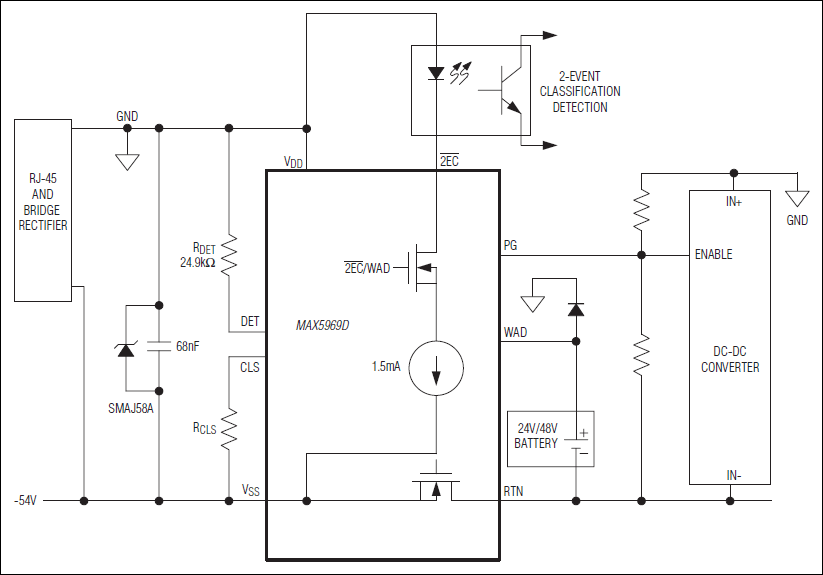

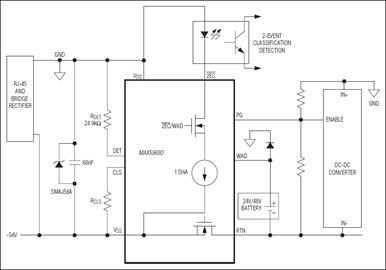

产品详情
MAX5969D为用电设备(PD)提供完整的接口电路，符合以太网供电(PoE)系统IEEE® 802.3af/at标准。MAX5969D为PD提供侦测信号、分级信号以及带有浪涌电流控制的集成隔离功率开关。发生浪涌期间，MAX5969D将浪涌电流限制在180mA以内，直到隔离功率MOSFET完全开启后切换到较高的限流值(720mA至880mA)。器件具有输入UVLO，带有滞回和长周期干扰脉冲屏蔽，以补偿双绞线电缆的阻性衰减，确保上电/掉电期间无干扰传输。MAX5969D输入能够承受高达100V的电压。
MAX5969D支持IEEE 802.3at标准规定的2级事件分级方法，并提供一个信号用于指示2类供电设备(PSE)的侦测情况。器件检测墙上适配器电源的连接状态，允许从PoE电源平滑切换到墙上适配器电源。
MAX5969D还提供电源就绪(PG)指示、2级限流和折返式保护、过热保护以及di/dt限制。MAX5969D采用16引脚、5mm x 5mm、TQFN功率封装，工作在-40°C至+85°C扩展级温度范围。
应用
- IEEE 802.3af/at用电设备
- IP电话、无线接点、IP安全摄像机
- WiMAX™基站
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
