MAX5951

12V/5V输入、buck PWM控制器

1MHz、12V/5V输入buck PWM控制器，提供无损谷电流检测

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 8V至16V或5V ±10%输入电压范围
  • 无损耗谷值电流检测模式
  • 输出电压范围为0.8V至5.5V
  • 电压模式控制
  • 外部补偿，实现最大灵活性
  • 数字软启动
  • 顺序或比例跟踪
  • 同步启动
  • 可编程设置的PGOOD输出
  • 可编程设置的开关频率为100kHz至1MHz
  • 外部频率同步
  • SYNCIN和SYNCOUT使180°反相工作成为可能
  • 热关断和短路保护
  • 节省空间的5mm x 5mm、32引脚TQFN封装

    • MAX5951是一款12V脉宽调制(PWM)、降压型DC-DC控制器。该器件可工作于宽达8V至16V或5V ±10%的输入电压范围，并提供0.8V至5.5V的可调输出电压。该器件可提供高达10A的负载电流，并具有优异的负载和线路调整率。

    MAX5951的PWM部分采用电压模式控制方案，以实现良好的噪声抑制能力，同时还提供外部补偿，从而可选用多种电感值与电容类型，实现最大灵活性。该器件采用固定开关频率工作，可编程范围为100kHz至1MHz，并可通过SYNC输入与外部时钟信号同步。该器件包括欠压闭锁(UVLO)和数字软启动功能。保护功能包括无损耗谷值限流模式、间歇式输出短路保护以及热关断。

    MAX5951采用可节省空间的32引脚5mm x 5mm薄型QFN封装，工作在扩展的-40°C至+85°C温度范围。欲了解有关具有热插拔功能、引脚兼容的PWM控制器，请参考MAX5950的数据资料。

    应用

    • 基站
    • 刀片式服务器
    • 通用12V或5V输入PWM控制器
    • PCIe® ExpressModule™
    • RAID
    • 工作站
    MAX5951
    12V/5V输入、buck PWM控制器

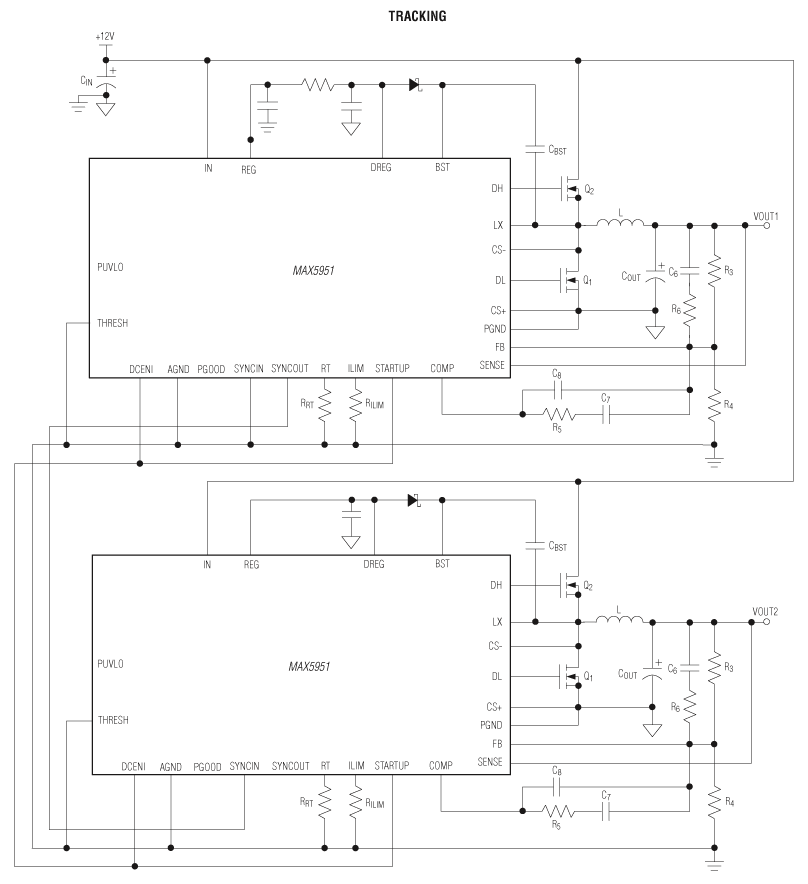

    MAX5951：典型工作电路
