MAX5924

1V至13.2V、n沟道热插拔控制器,无需检测电阻

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • VCC ≥ 2.25V时,提供1V至13.2V热插拔
  • 驱动高侧n沟道MOSFET
  • 有或没有RSENSE均能工作
  • 带温度补偿RDS(ON)检测的电路断路器
  • 为负载短路时的开启过程提供保护
  • 电路断路器门限可调节
  • 可编程的摆率控制
  • 可编程的开启电压
  • 自动重试或闭锁故障管理
  • 10引脚µMAX®或16引脚QSOP封装
更多细节
show more Icon

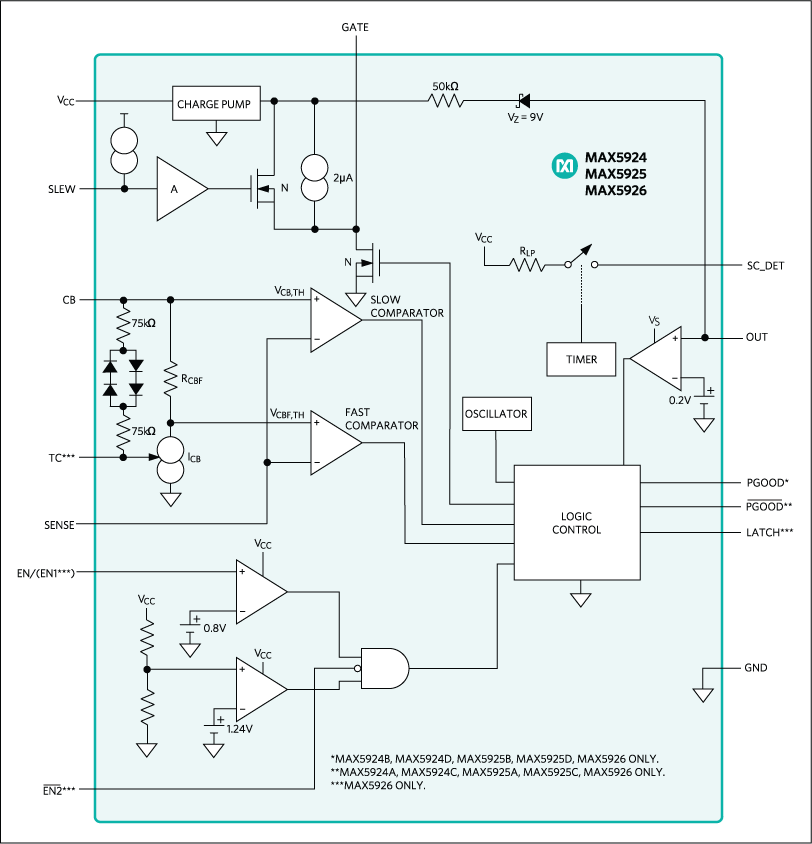

MAX5924/MAX5925/MAX5926是1V至13.2V热插拔控制器,允许电路卡从带电的底板上安全插拔。这些器件可以热插拔1V至13.2V范围的电源,只要器件电源电压VCC等于或大于2.25V,而且热插拔电源VS不超过VCC

MAX5924/MAX5925/MAX5926热插拔控制器限制流入负载的浪涌电流,并为过流保护提供电路断路器功能。有或没有检测电阻,这些器件均能工作。在没有检测电阻时,负载短路检测电路确认启动过程中没有出现短路,然后逐步打开外部MOSFET。负载短路检测完成后,片上比较器通过监视外部MOSFET导通电阻上的压降来提供过流保护。发生故障时,将断开负载。

MAX5924/MAX5925/MAX5926集成了许多功能,包括可编程的开启电压、摆率以及电路断路器门限等,这可以减少元件数量并缩短设计时间。片上电荷泵为低成本的外部n沟道MOSFET提供栅极驱动。

MAX5924/MAX5925/MAX5926提供开漏极PGOOD和/或/PGOOD输出。这些器件还具有带温度补偿RDS(ON)检测的电路断路器。MAX5926具有0ppm/°C或3300ppm/°C可选温度系数。MAX5924的温度系数为0ppm/°C,MAX5925的温度系数为3300ppm/°C。提供自动重试与闭锁故障管理配置(见完整数据资料中的Selector Guide)。

应用

  • 基站
  • 网络路由器和交换机
  • 便携式设备坞站
  • RAID
  • 远端接入服务器
  • 服务器
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX5924AEUB+
  • HTML
  • HTML
MAX5924AEUB+T
  • HTML
  • HTML
MAX5924BEUB+
  • HTML
  • HTML
MAX5924BEUB+T
  • HTML
  • HTML
MAX5924DEUB+
  • HTML
  • HTML
MAX5924DEUB+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX5926EVKIT

MAX5926评估板

zoom

MAX5926EVKIT

MAX5926评估板

MAX5926评估板

特性和优点

  • VS电压范围:1V至VCC
  • VCC电压范围:2.25V至13.2V
  • 无需RSENSE
  • 随温度变化跟踪RDS(ON)
  • 闭锁模式
  • 可调节的摆率
  • 短路检测
  • 电源就绪输出

产品详情

MAX5926评估板(EV kit)设计用于评估MAX5926热插拔控制器。当器件电源(VCC)高于或等于2.25V且VS未高于VCC时,热插拔电源(VS)的范围为1V至13.2V。

对于5A满载系统,电流门限设置为约6A。实际的电流门限与温度以及RCB、RCBF、ICB、VCB_OS和RDS(ON)的容限有关。

MAX5926评估板上设计有跳线,可方便地激活使能(EN1、/EN2)、故障管理(LATCH)、温度系数跟踪(TC)、可调输出摆率(SLEW)以及上电短路检测(SC_DET)功能。

应用

  • 基站
  • 网络路由器和交换机
  • 便携式设备坞站
  • RAID
  • 远端接入服务器
  • 服务器
