特性
- 输入电压范围：
- 3V至11V (MAX5026/MAX5028)
- 4.5V至11V (MAX5025/MAX5027)
- 宽输出电压范围：VCC至36V
- 输出功率：120mW(最大)
- 利用外部反馈电阻用户可调输出电压(MAX5025/MAX5026)

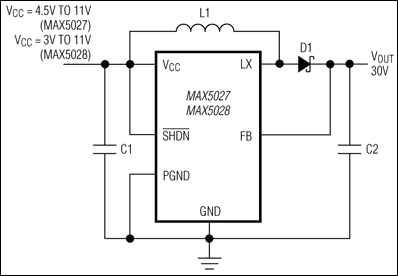

- 固定30V输出电压(MAX5027/MAX5028)
- 内置1.3Ω (典型)、40V开关
- 恒定的PWM频率便于低噪声应用中的滤波
- 500kHz (典型)开关频率
- 1µA (最大)关断电流
- 小尺寸6引脚SOT23封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX5025–MAX5028恒定频率、脉宽调制(PWM)、低噪声boost转换器适用于需要局部高电压的低电压系统。这几款器件可以产生低噪声的高电压，适用于电视调谐器、机顶盒以及PCI电缆调制解调器中变容二极管的偏置。MAX5025–MAX5028工作于最低3V电压，开关频率高达500kHz。
恒定频率、电流模式的PWM结构提供低噪声输出，易于进行滤波。使用40V横向DMOS器件作为内部功率开关，这些器件是理想的36V boost转换器。输出可调器件MAX5025/MAX5026需要使用外部反馈电阻设置输出电压。MAX5027/MAX5028则提供30V固定输出电压。这些器件都采用小尺寸、6引脚的SOT23封装。
应用
- 雪崩光电二极管偏置
- LCD电源
- 低噪声变容二极管偏置
- PCI线缆调制解调器
- 机顶盒调谐器电源
- TV调谐器电源
- 线缆语音
