MAX4951AE

最后购买期限

SATA I/II双向转接驱动器，提供较高的ESD保护和电缆检测

双通道缓冲器，在长距离电缆传输或通过连接器传输系统中支持SATA Gen III数据速率

产品模型: 2

Viewing:

概述

+3.3V (典型值)单电源供电
低功耗、350µA (典型值) eSATA电缆检测
支持SATA 1.5Gbps及3.0Gbps数据速率
满足SATA I、SATA II输入/输出回波损耗屏蔽
抖动特性优于eSATA标准眼图模板
输出电平满足或优于eSATA标准眼图模板
支持SATA OOB信号
内置50Ω输入/输出端接电阻

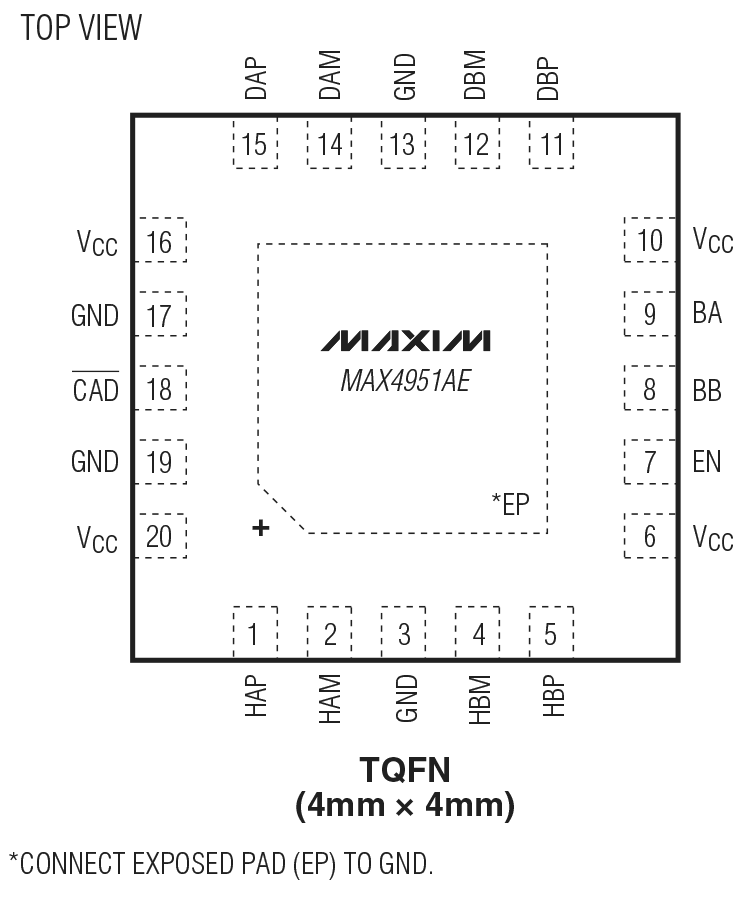

引脚按信号流向排列，简化了布局
引脚兼容于MAX4951
节省空间的4mm x 4mm、TQFN封装
所有引脚均提供ESD保护：±8kV (HBM)

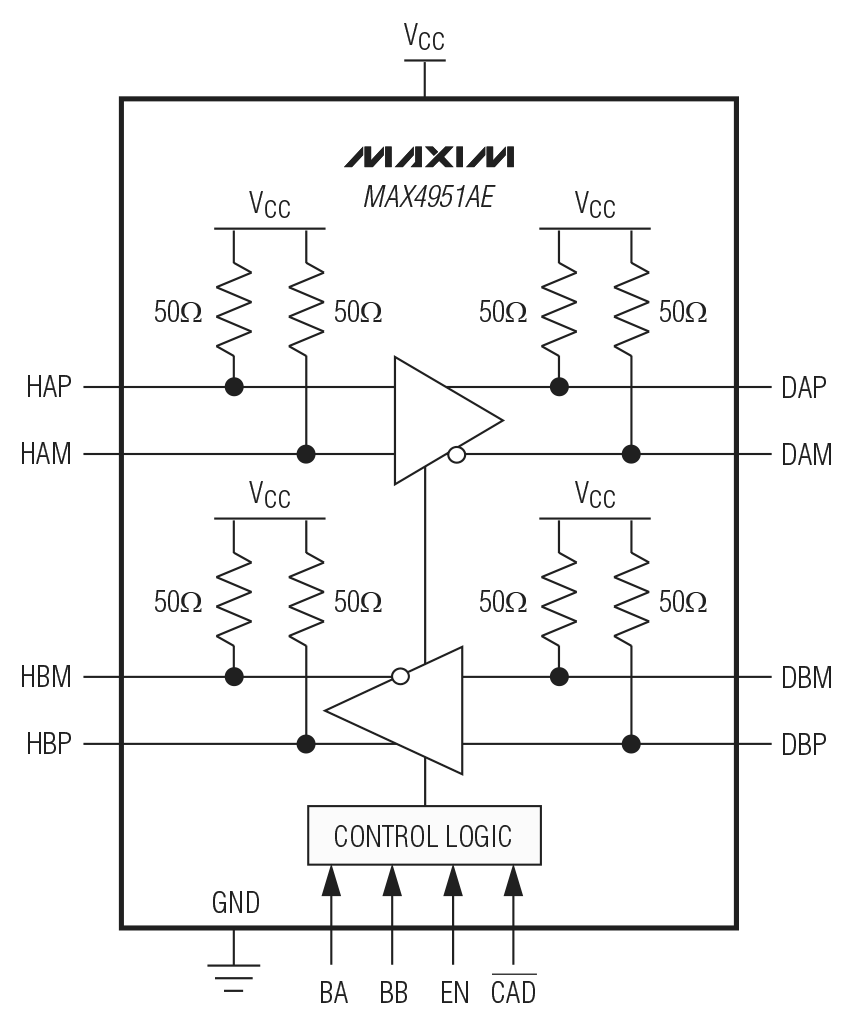

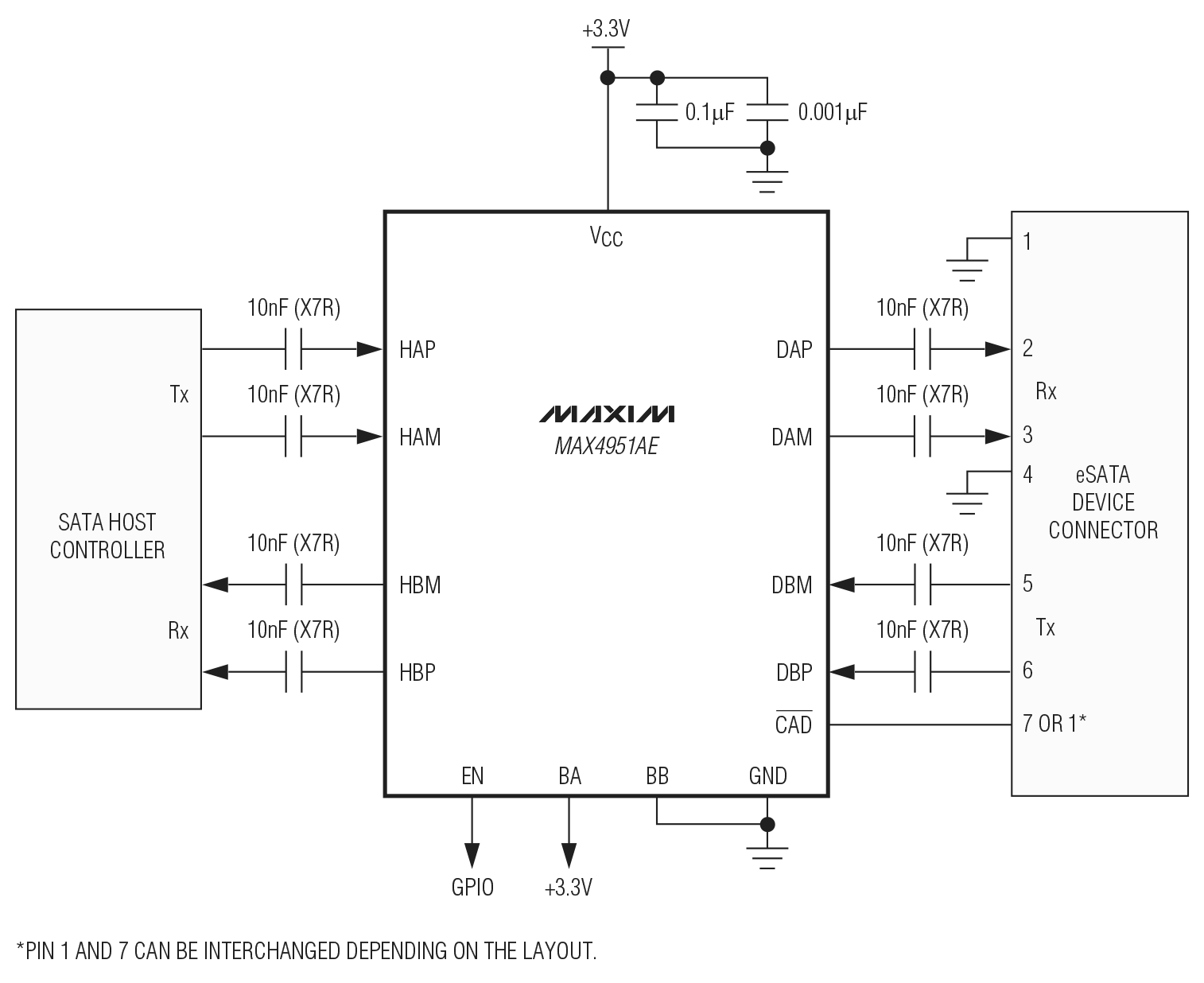

MAX4951AE双通道缓冲器设计用于转接驱动串行ATA (SATA) I和SATA II信号，能够承受高达±8kV的人体模式(HBM) ESD冲击。MAX4951AE可以置于eSATA连接器附近，用于补偿电路板损耗并产生eSATA兼容信号。该器件符合串行ATA 2.6版标准(黄金标准)，并可补偿PCB和eSATA连接器的损耗。

MAX4951AE连接器具有极低的待机电流，适合于功耗敏感应用。器件提供硬件SATA驱动电缆检测，能够保持在低功耗待机模式。

MAX4951AE通过重建完整的输出电平保持接收信号的完整性，并通过信号整形降低总体系统抖动(T_J)，提供出色的回波损耗指标，保持源匹配。该器件具有通道间独立的数字升压控制，能够在常规布线长度下和eSATA连接器处驱动SATA输出。输入端带有高速幅度检测，支持SATA带外(OOB)信号，有助于抑制输出噪声。输入及输出都带有内部50Ω端接电阻。

MAX4951AE采用+3.3V (典型值)单电源供电，提供小尺寸4mm x 4mm、TQFN封装，引脚按信号流向排列，简化了布局。器件规定工作在0°C至+70°C温度范围。

应用

笔记本电脑
坞站
计算机坞站
服务器
数据存储/工作站

产品模型: 2

参考资料

数据手册 1

MAX4951AE: SATA I/II Bidirectional Redriver with High ESD and Cable Detect Data Sheet (Rev.0) 08/11/2009

可靠性数据 1

MAX4951AE Reliability Data 01/12/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX4951AECTP+	20-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
MAX4951AECTP+T	20-LFCSP-4X4X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
接口收发器和隔离器 2
MAX4951	量产	SATA I/SATA II双向转接驱动器
MAX4952	最后购买期限	四通道1.5/3.0/6.0GT/s SAS/SATA均衡转接驱动器

评估套件

MAX4951AE评估板

立即购买更多内容

特性和优点

SATA输入/输出应用电路
眼图测试电路，带有输入/输出SMA
校准线路(50Ω负载线和直通引线)
经过验证的PCB布局
完全安装并经过测试

产品详情

MAX4951AE评估板(EV kit)提供经过验证的设计，用于评估MAX4951AE双通道缓冲器。评估板包含4部分：应用电路、特征电路和两组校准线路。

应用电路设计用于演示MAX4951AE IC在串行ATA (SATA)信号转接和SATA电缆检测中的功能。这部分评估板采用外部+5V电源供电，由板上LDO稳压至+3.3V后，为MAX4951AE (U1)供电。应用电路部分采用100Ω差分阻抗受控引线。

特征电路具有SMA连接器和50Ω阻抗受控引线，用于眼图评估。该部分电路由外部+3.3V电源供电。
