MAX4952

最后购买期限

四通道1.5/3.0/6.0GT/s SAS/SATA均衡转接驱动器

超小尺寸均衡器/转接器，支持高达6.0GT/s (每秒传输吉比特)的SAS数据速率

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V单电源供电
  • 支持SAS Gen I/II，数据速率高达6.0GT/s
  • 极佳的回波损耗特性
    • 3.0GT/s下为8dB
  • 支持SAS/SATA OOB (带外)信令，极快的进入和退出时间
    • 5ns (典型值)
  • 输入/输出端内置50Ω端接电阻
  • 可选择输入均衡
    • 0dB、3dB
  • 可选择1000mVP-P (典型值)标准输出
  • 可选择预加重
    • 0dB、3dB
  • 引脚按信号流向排列，简化了布局
  • 节省空间的3.5mm x 9mm、TQFN封装

MAX4952四通道均衡转接驱动器设计用于驱动两路双向SAS或SATA信号，可支持高达6.0GT/s (每秒吉比特传输)的数据速率，器件采用+3.3V单电源供电。

MAX4952具有独立的输入均衡和输出预加重。MAX4952通过均衡输入信号、在器件输出建立预加重，增强了接收信号的完整性。利用输入端的高速幅度检测支持SAS和SATA OOB (带外)信令，禁止相应的输出。输入和输出带有内部50Ω端接匹配电阻，必须交流耦合到SAS/SATA控制器IC和SAS/SATA器件。

MAX4952采用小尺寸42引脚、3.5mm x 9mm TQFN封装，引脚按信号流向排列，有效简化布局。器件工作在0°C至+70°C温度范围。

应用

  • 数据存储/工作站
  • 坞站
  • 服务器
MAX4952
四通道1.5/3.0/6.0GT/s SAS/SATA均衡转接驱动器

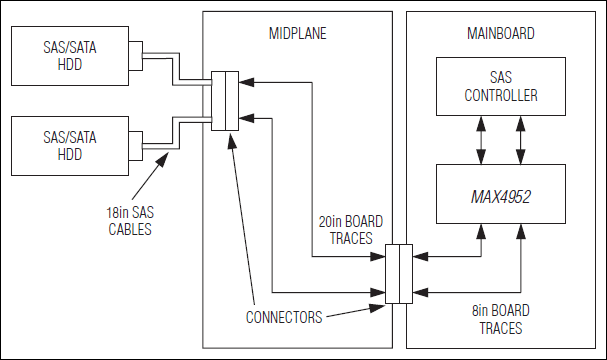

MAX4952: Typical Application Circuit
