MAX4951

量产

SATA I/SATA II双向转接驱动器

双通道缓冲器，在长距离电缆传输或通过连接器传输系统中支持SATA Gen III数据速率

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V (典型值)单电源供电
  • 支持SATA I (1.5Gbps)及SATA II (3.0Gbps)
  • 支持高达6.0Gbps速率，适合下一代应用
  • 满足SATA I、SATA II输入/输出回波损耗屏蔽
  • 支持eSATA
  • 支持SATA带外(OOB)信令
  • 输入及输出端内置50Ω终端匹配电阻
  • 引脚按信号流向排列，简化布局
  • 全部引脚提供±5.5kV的ESD保护
  • 节省空间的4mm x 4mm、TQFN封装

MAX4951双通道缓冲器设计用于重新驱动串行ATA (SATA) I和SATA II信号，支持高达6.0Gbps的下一代数据传输速率。MAX4951可以置于eSATA连接器附近以消除PCB损耗并产生eSATA兼容信号。

MAX4951通过重建完整的输出电平保持接收信号的完整性，并通过清理信号降低总系统抖动(TJ)。该器件具有独立的数字升压控制，布线较长时也能驱动SATA输出，满足eSATA规范。输入端带有高速振幅检测，支持SATA带外(OOB)信令，抑制输出噪声。输入及输出都带有内部50Ω终端电阻，必须交流耦合到SATA控制器IC和SATA器件。

MAX4951由+3.3V (典型值)单电源供电，采用小尺寸4mm x 4mm、TQFN封装，引脚按信号流向排列，可简化布局。器件规定工作在0°C至+70°C温度范围。

应用

  • 数据存储/工作站
  • 台式计算机
  • 坞站
  • 笔记本电脑
  • 服务器
MAX4951
SATA I/SATA II双向转接驱动器

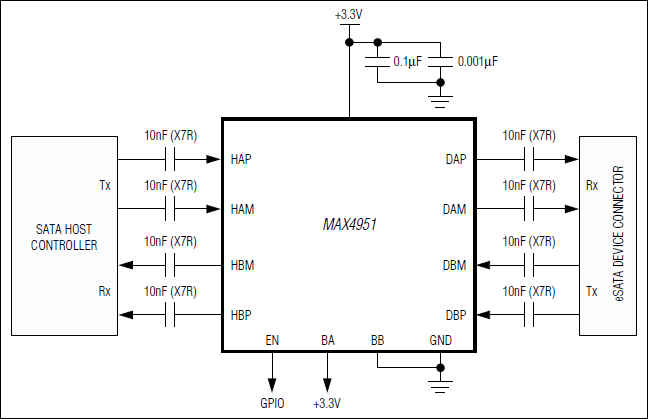

MAX4951：典型应用电路
