MAX2323

三模/双模CDMA LNA/混频器

更多 showmore-icon

特性
  • 2.7V工作电压
  • 双频三模
  • 三种LNA增益设置(蜂窝)
  • 二种LNA增益设置(PCS)
  • 低增益模式下18mA
    • 寻呼与中等增益模式下19.5mA
    • 高增益、高线性度模式下26.5mA
    • FM模式、高增益、低线性度模式下16.5mA
  • 串联噪声系数为2.5dB (典型值)
  • LNA IIP3可以在+5dBm至+13dBm范围内调节
  • 超小型28引脚封装(5mm x 5mm)
更多细节
show more Icon

MAX2323/MAX2325为低噪声放大器(LNA)和混频器IC,为蜂窝和PCS频段的码分多址(CDMA)应用而优化。MAX2323可以为蜂窝FM、蜂窝CDMA和PCS CDMA提供可切换的信号通道,专用于双频、三模CDMA应用。而MAX2325则为蜂窝频段双模器件。

为了在最小电流下优化蜂窝频段的动态范围,MAX2323/MAX2325可以实现四种LNA模式:高增益/高线性度、高增益/低线性度、中增益以及低增益。在高增益/高线性模式下,可调节的高截点LNA减小了对强干扰信号的敏感度。其它增益模式下,LNA电流大大减小、有效延长了待机时间。

CDMA混频器设计成高线性度、低噪声和差分IF输出计;FM混频器则设计成低电流、单端输出。为了优化特定频段下的性能,每个频段采用了不同的混频器。

MAX2323/MAX2325还可用于TDMA、EDGE以及W-CDMA电话。

应用

  • 双频、三模PCS/蜂窝电话
  • 双模蜂窝电话

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

参考电路 8

repca12q300da2

在低增益高线性度模式下达到+20dBm IIP3的蜂窝LNA

zoomopens a dialog

REP012

在低增益高线性度模式下达到+20dBm IIP3的蜂窝LNA

在低增益高线性度模式下达到+20dBm IIP3的蜂窝LNA

特性和优点

目标:对这款双频三模前端IC进行试验性地调谐,使其在CDMA低增益高线性度模式下达到蜂窝LNA的最佳线性度。

Objective: For this dual-band triple-mode front-end IC, to experimentally tune for the best-possible cellular LNA linearity available in CDMA low-gain high-linearity mode.

本设计的要求是对器件进行常规调谐以获得蜂窝LNA的低增益模式下+20dBm IIP3的高线性度性能,同时把混频器输出端口在模拟和数字(蜂窝/PCS)双模上匹配到85.38MHz。注意,这是一个试验性的一次性“性能极限”设计,在通常的情况下很难达到这种性能。连同IF输出匹配电路一起对LNA的偏置电阻进行仔细的调整。LNA输入匹配也要改动,但要小心不要扰乱中等增益和高增益的噪声系数。LNA的输出匹配不用改动。本设计表明使用这些硅锗前端IC可以开发极其多功能的应用。

MAX2323低噪声放大器(LNA)与混频器是为双频CDMA蜂窝手机设计的,但它也可以用于双频TDMA、GSM、EDGE或WCDMA的应用中。与其上一代(MAX2320)的不同是它为此蜂窝频段LNA增加了第三个“中等增益”状态,从而可以改善切换滞后裕量。它还使用更小的封装(28-QFN)并提供更高的三阶输入截取点。

快速工程原型(rapid engineering prototypes)是Maxim应用工程师在实验室里建立并进行产品测试的实际电路。它们是新的射频工程设计的起点。它们不作为评估测试工具。

查看参考设计详情 external link

使用部分 1

设计和集成工具

pdf icon

ZIP

175.74 K

视频

Thumbnail Image

2022-10-04

06:31

Introduction to the MAX77541 5.5VIN/6A, Dual-Phase High-Efficiency Buck Converter

Thumbnail Image

2022-10-04

04:07

Introduction to the MAX22700D, MAX22701E/D and MAX22702E Ultra-High CMTI Isolated Gate Drivers

reppc06q300e1

用于2.5GHz全球星和IS-95的前端器件

zoomopens a dialog

REP021

用于2.5GHz全球星和IS-95的前端器件

用于2.5GHz全球星和IS-95的前端器件

使用部分 1

设计和集成工具

pdf icon

ZIP

121.45 K

视频

Thumbnail Image

2022-10-04

06:31

Introduction to the MAX77541 5.5VIN/6A, Dual-Phase High-Efficiency Buck Converter

Thumbnail Image

2022-10-04

04:07

Introduction to the MAX22700D, MAX22701E/D and MAX22702E Ultra-High CMTI Isolated Gate Drivers

reppc08q3001db1

工作在通用210MHz IF的双频双模FE IC

repca41q101b1

REP007: 用蜂窝前端IC驱动IFR3100 IF解调器

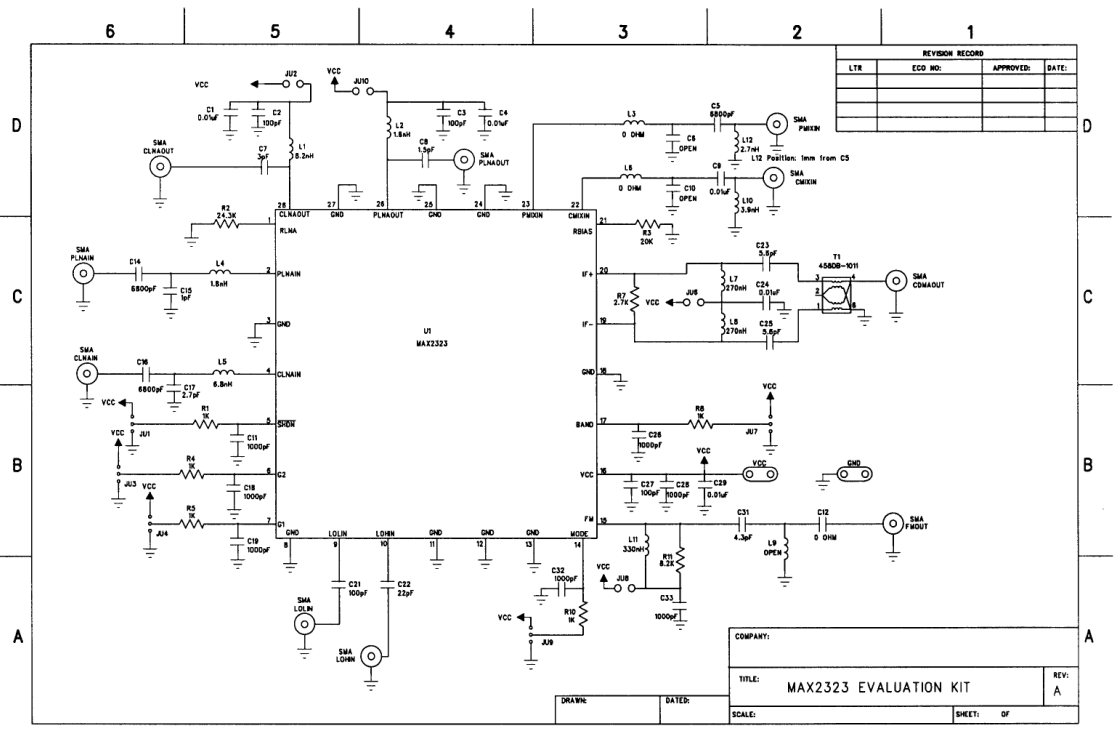

rep019

调谐于单一110MHz IF的双频前端CDMA IC

repca12q300da2

汽车应用中的蜂窝前端IC

443fig01

工作在通用85MHz低IF,用于CDMA、PCS和AMPS的双频前端IC

zoomopens a dialog

REP008

工作在通用85MHz低IF,用于CDMA、PCS和AMPS的双频前端IC

工作在通用85MHz低IF,用于CDMA、PCS和AMPS的双频前端IC

使用部分 1

设计和集成工具

pdf icon

ZIP

130.02 K

视频

Thumbnail Image

2022-10-04

06:31

Introduction to the MAX77541 5.5VIN/6A, Dual-Phase High-Efficiency Buck Converter

Thumbnail Image

2022-10-04

04:07

Introduction to the MAX22700D, MAX22701E/D and MAX22702E Ultra-High CMTI Isolated Gate Drivers

443fig01

工作在通用183.6MHz IF的双频双模FE IC

zoomopens a dialog

REP018

工作在通用183.6MHz IF的双频双模FE IC

工作在通用183.6MHz IF的双频双模FE IC

特性和优点



查看参考设计详情 external link
