MAX2264

2.7V、单电源、蜂窝频段线性功率放大器

业内最高整体效率的单电源、双模CDMA功率放大器

数据手册 (Rev. 3)

Viewing:

产品详情

Low Average CDMA Current Consumption in Typical Urban Scenario
- 55mA (MAX2264)
- 90mA (MAX2265)
- 40mA (MAX2266)
0.5µA Shutdown Mode Eliminates External Supply Switch
±0.8dB Gain Variation Over Temperature
No External Reference or Logic Interface Circuitry Needed
Supply Current and ACPR Margin Dynamically Adjustable
+2.7V to +5V Single-Supply Operation
37% Efficiency at +2.7V Operation

参考资料

数据手册 2

MAX2264-MAX2266: 2.7V, Single-Supply, Cellular-Band Linear Power Amplifiers Data Sheet (Rev.3) 06/12/2001

2084: 2.7V、单电源、蜂窝频段线性功率放大器 Data Sheet 01/01/1900

技术文章 1

RF和混合信号PCB的一般布局指南 12/14/2015

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
产品 3
MAX2323		三模/双模CDMA LNA/混频器
MAX2325		三模/双模CDMA LNA/混频器
MAX2320		可调、高线性度、SiGe、双频段、LNA/混频器IC

评估套件

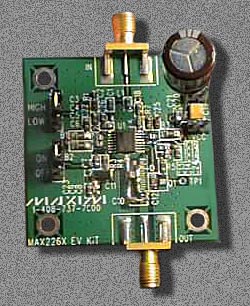

MAX2264、MAX2265、MAX2266评估板

立即购买更多内容

特性和优点

轻松评估MAX2264/MAX2265/MAX2266
+2.7V至+5V单电源供电
射频输入/输出匹配824MHz至849MHz的工作范围
包括所有匹配元件

产品详情

MAX2264/MAX2265/MAX2266评估套件（EV套件）简化了MAX2264/MAX2265/MAX2266功率放大器(PA)的评估，这些放大器支持基于IS-98的CDMA、基于IS-136的TDMA和在900MHz范围内工作的PDC蜂窝电话应用。这些套件可以测试器件的RF性能，并且不需要额外的支持电路。该评估套件的信号输入和输出采用SMA连接器，便于连接射频测试设备。

每个套件都装配有MAX2264、MAX2265或MAX2266，并包含针对824MHz至849MHz RF频段优化的输入和输出匹配元件。这些评估套件能够在750MHz至1000MHz的射频频率下使用适当的匹配元件工作。
