MAX2325

三模/双模CDMA LNA/混频器

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 2.7V工作电压
  • 双频三模
  • 三种LNA增益设置(蜂窝)
  • 二种LNA增益设置(PCS)
  • 低增益模式下18mA
    • 寻呼与中等增益模式下19.5mA
    • 高增益、高线性度模式下26.5mA
    • FM模式、高增益、低线性度模式下16.5mA
  • 串联噪声系数为2.5dB (典型值)
  • LNA IIP3可以在+5dBm至+13dBm范围内调节
  • 超小型28引脚封装(5mm x 5mm)

MAX2323/MAX2325为低噪声放大器(LNA)和混频器IC，为蜂窝和PCS频段的码分多址(CDMA)应用而优化。MAX2323可以为蜂窝FM、蜂窝CDMA和PCS CDMA提供可切换的信号通道，专用于双频、三模CDMA应用。而MAX2325则为蜂窝频段双模器件。

为了在最小电流下优化蜂窝频段的动态范围，MAX2323/MAX2325可以实现四种LNA模式：高增益/高线性度、高增益/低线性度、中增益以及低增益。在高增益/高线性模式下，可调节的高截点LNA减小了对强干扰信号的敏感度。其它增益模式下，LNA电流大大减小、有效延长了待机时间。

CDMA混频器设计成高线性度、低噪声和差分IF输出计；FM混频器则设计成低电流、单端输出。为了优化特定频段下的性能，每个频段采用了不同的混频器。

MAX2323/MAX2325还可用于TDMA、EDGE以及W-CDMA电话。

应用

  • 双频、三模PCS/蜂窝电话
  • 双模蜂窝电话
MAX2325
三模/双模CDMA LNA/混频器

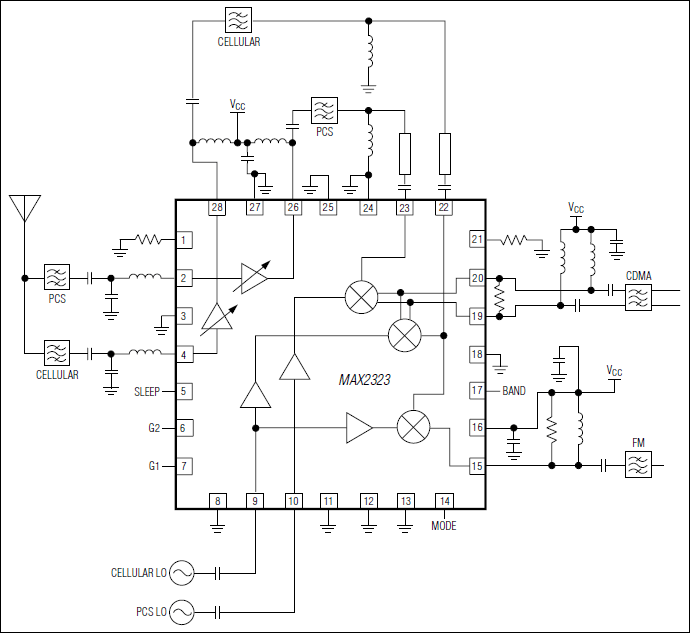

MAX2323：典型应用电路
