MAX2059
过期1700MHz至2200MHz、高线性度、SPI控制的DVGA， 集成环回混频器
高性能RF DVGA，具有56dB的SPI™控制动态范围，完全符合GSM/EDGE频谱模板的要求
Viewing:
概述
- 输出IP3为+31.8dBm (典型值)
- 输出1dB交叉点+18.4dBm (典型值)
- 1700MHz至2200MHz RF频率范围
- 700MHz至1200MHz RF频率范围(MAX2058)
- 小型号增益：10.9dB (典型值)
- 包含双通道5位数字衰减器，可达到56dB总增益范围，增益控制步进为1dB
- 兼容3线制SPI™/MICROWIRE™
- 集成环回混频器用于Tx/Rx自诊断
- +5V单电源工作
- 外部电流设置电阻设置器件功率等级
- 可提供无铅封装

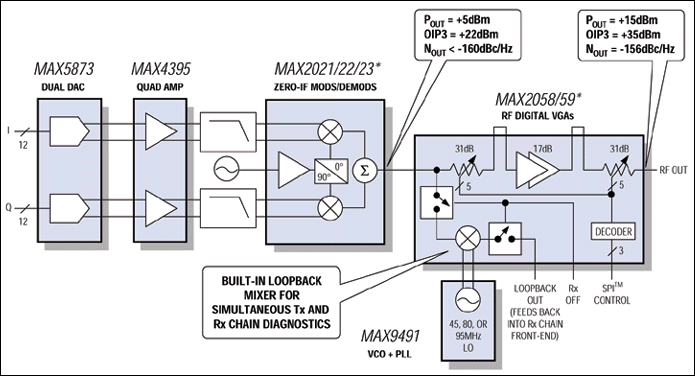

高线性度数字可变增益放大器(DVGA) MAX2059设计为提供56dB总增益范围，输出IP3和输出P1dB分别为+31.8dBm和+18.4dBm。该器件可理想用于各种应用，包括1700MHz至2200MHz DCS、1800/PCS 1900 EDGE、cdma2000®、WCDMA/UMTS和TD-SCDMA基站。MAX2059达到了极高的器件集成度，包括双通道5位数字衰减器、2级驱动放大器、一路环回混频器和一个控制衰减器的串行接口。
MAX2059与700MHz至1200MHz的DVGA MAX2058引脚兼容，对于两种频带共用PCB的应用可以简化设计。
MAX2059提供40引脚、带有裸焊盘的薄型QFN封装。并在-40°C至+85°C工业级温度范围内保证其电气性能。
应用
- 自动测试设备
- 宽带系统
- cdmaOne™与cdma2000®基站发送器和功率放大器
- DCS 1800/PCS 1900 EDGE基站发送器和功率放大器
- 数字与扩频通信系统
- 地面微波链路
- 接收器增益控制
- 发送器增益控制
- WCDMA、TD-SCDMA及其它3G基站发送器与功率放大器
参考资料
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 调制器和解调器 3 | ||
| MAX2021 | 量产 | 高动态范围、直接上/下变频转换器，提供750MHz至1200MHz正交调制/解调 |
| MAX2022 | 量产 | 高动态范围、直接上/下变频、1500MHz至3000MHz正交调制器/解调器 |
| MAX2023 | 量产 | 高动态范围、直接上/下变频转换器，提供1500MHz至2500MHz正交调制/解调 |
| 可变增益放大器(VGA) 5 | ||
| MAX2027 | 量产 | IF数控可变增益放大器 |
| MAX2055 | 量产 | 数字控制、可变增益、差分ADC驱动器/放大器 |
| MAX2057 | 量产 | 1300MHz至2700MHz可变增益放大器，具有模拟增益控制 |
| MAX2056 | 量产 | 800MHz至1000MHz可变增益放大器，具有模拟增益控制 |
| MAX2058 | 量产 | 700MHz至1200MHz、高线性度、SPI控制的DVGA，集成环回混频器 |
| 数模转换器(DAC) 1 | ||
| MAX5873 | 量产 | 12位、200Msps、高动态性能、双路DAC，CMOS输入 |
| 锁相环(PLL)频率合成器 1 | ||
| MAX9491 | 量产 | 工厂可编程、单PLL时钟发生器 |
| 运算放大器 1 | ||
| MAX4395 | 量产 | 超小型、低成本、85MHz运算放大器，带有满摆幅输出及禁止功能 |
