MAX5873: 12位、200Msps、高动态性能、双路DAC,CMOS输入 Data Sheet (Rev. 3)1/1/1900PDF588K
概览
优势和特点
- 200Msps输出刷新速率
- fOUT = 16MHz时,噪声谱密度 = -152dBFS/Hz
- 极佳的SFDR和IMD
- fOUT = 16MHz时,SFDR = 78dBc (至奈奎斯特频率)
- fOUT = 80MHz时,SFDR = 73dBc (至奈奎斯特频率)
- fOUT = 10MHz时,IMD = -85dBc
- fOUT = 80MHz时,IMD = -74dBc
- fOUT = 61MHz时,ACLR = 74dB
- 2mA至20mA满量程输出电流
- CMOS兼容数字和时钟输入
- 片上1.2V带隙基准
- 功耗低至255mW

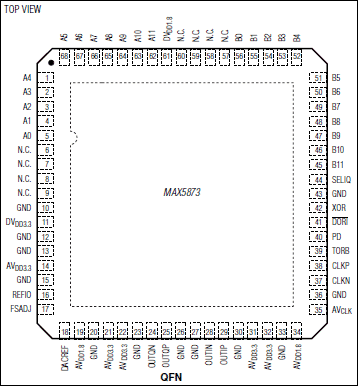

- 68引脚QFN-EP封装
- 提供评估板(MAX5875EVKIT)
产品详情
MAX5873是先进的12位、200Msps、双路数模转换器(DAC)。能够满足无线基站及其它通信领域信号合成应用的要求。该双路DAC采用3.3V和1.8V电源供电,具有极高的动态性能,如fOUT = 16MHz时,无杂散动态范围(SFDR)达78dBc,支持200Msps刷新速率,功耗仅为255mW。
MAX5873的电流控制结构支持2mA至20mA的满幅电流输出,允许0.1VP-P至1VP-P的差分输出电压摆幅。MAX5873集成的1.2V带隙基准和控制放大器可确保高精度和低噪声。独立基准输入(REFIO)允许使用外部基准以实现最佳灵活性,并提高增益精度。
MAX5873的数字和时钟输入可接收3.3V CMOS电平。MAX5873灵活的数据输入总线既支持双端口输入也支持单端口间插输入。MAX5873可提供68引脚带裸焊盘(EP)的QFN封装,适用于扩展温度范围(-40°C至+85°C)。
欲查找与MAX5873引脚兼容的14位和16位版本,请分别参考MAX5874和MAX5875的数据资料。与MAX5873功能兼容的LVDS接口版本,请参考MAX5876的数据资料。
应用
- 自动测试设备(ATE)
- 基站:单载波UMTS、CDMA、GSM
- 电缆调制解调器终端系统(CMTS)
- 通信:固定宽带无线接入、点到点微波通信
- 直接数字合成器(DDS)
- 仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
