MAX2056

800MHz至1000MHz可变增益放大器,具有模拟增益控制

更多 showmore-icon

高性能RF VGA,具有44dB线性控制动态范围和39dBm固定OIP3

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 800MHz至1000MHz RF频率范围†
  • 39dBm固定OIP3 (在所有增益设置下)
  • 输出1dB压缩点为23.5dBm
  • 最大增益设置时具有15.5dB增益(典型值)
  • 在100MHz带宽内增益平坦度为0.15dB
  • 最大增益设置(使用1个衰减器)时噪声系数为4.5dB
  • 两种增益控制范围:22dB和44dB
  • 模拟增益控制
  • +5V单电源供电
  • 引脚兼容于MAX2057 1700MHz至2500MHz RF VGA
  • 外部电流设置电阻提供VGA工作模式选择,具有降低功耗/降低性能模式选项
  • 提供无铅封装
  • 更多细节
    show more Icon

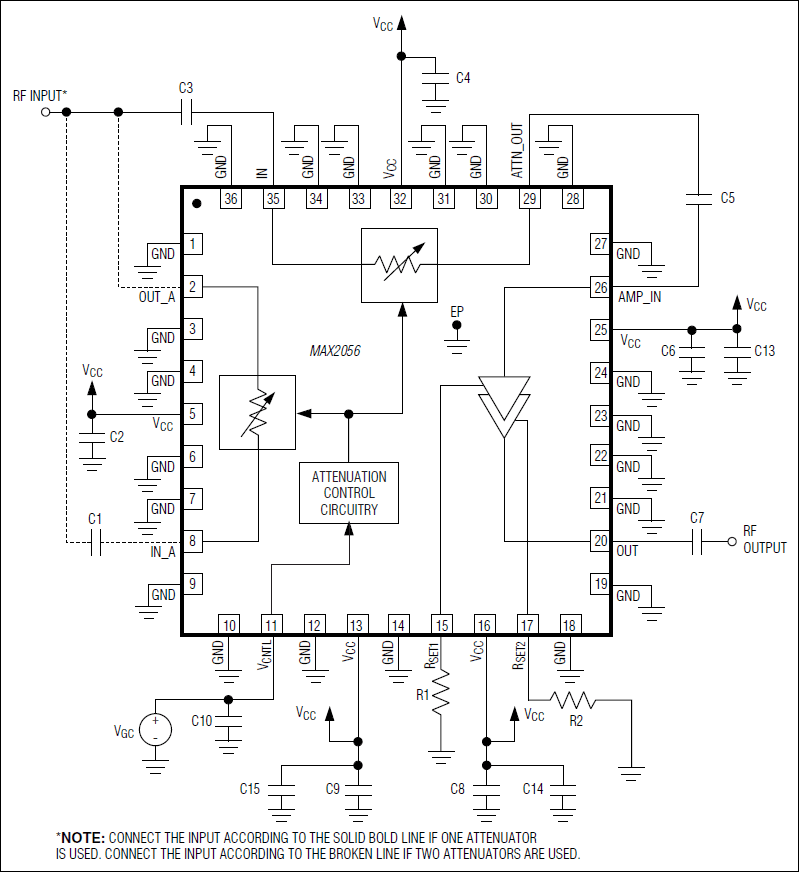

    MAX2056是通用、高性能可变增益放大器(VGA),设计工作在800MHz至1000MHz频率范围†。该器件增益为15.5dB,噪声系数为4.5dB,输出1dB压缩点为23.5dBm。MAX2056在整个衰减范围内还可维持高达39dBm的OIP3。另外,片上模拟衰减器在可选的22dB或44dB控制范围内能够获得无限制的控制和高衰减精度。这些特性使MAX2056为蜂窝频段GSM、cdma2000、W-CDMA和iDEN®发送器和功率放大器AGC提供了一个理想的VGA。

    MAX2056与MAX2057 1700MHz至2500MHz VGA引脚兼容,使该系列放大器非常适合采用相同PCB布局的双频应用中。

    MAX2056工作在+5V单电源,采用紧凑的、带裸露焊盘的36引脚、薄型QFN封装(6mm x 6mm x 0.8mm)。确保工作在-40°C至+85°C扩展级温度范围。

    应用

    • +5V至±10V逻辑电源
    • 自动测试设备(ATE)
    • 宽带系统
    • 蜂窝cdmaOne™、cdma2000®和集成数字增强网络(iDEN)基站发送器
    • 数字与扩频通信系统
    • GSM 850/GSM 900 2G和2.5G EDGE基站发送器与功率放大器
    • 地面微波链路
    • 接收器增益控制
    • 发送器增益控制
    • WCDMA 850MHz及其它3G基站发送器和功率放大器
    产品模型 2

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    MAX2056ETX+
    • HTML
    • HTML
    MAX2056ETX+T
    • HTML
    • HTML
    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    MAX2056EVKIT

    MAX2056评估板

    zoom

    MAX2056EVKIT

    MAX2056评估板

    MAX2056评估板

    特性和优点

  • 模拟增益控制
  • 高达44dB增益控制范围
  • 800MHz至1000MHz频率范围
  • 经过完全安装与测试
  • 在整个工作频段,输入和输出内部匹配于50Ω
  • 50Ω SMA输入和输出,简化了所有MAX2056性能的测试
  • 产品详情

    MAX2056评估板(EV kit)简化MAX2056的评估,MAX2056是通用的、高性能、增益可变放大器,带有模拟增益控制。评估板出厂时已经完全安装并经过测试。评估板的输入和输出端口带有标准的50Ω SMA连接器,可以在测试平台上快速、简单的进行评估。

    本数据资料还给出了评估器件所需要的设备清单,验证功能的简明测试流程、评估板的电路原理图、评估板原材料清单(BOM)以及PCB每层的布线图。

    应用

    • 自动测试设备(ATE)
    • 宽带系统
    • 蜂窝cdmaOne™、cdma2000®和集成数字增强网络(iDEN)基站发送器
    • 数字与扩频通信系统
    • GSM 850/GSM 900 2G和2.5G EDGE基站发送器与功率放大器
    • 地面微波链路
    • 接收器增益控制
    • 发送器增益控制
    • WCDMA 850MHz及其它3G基站发送器和功率放大器
