MAX2055

数字控制、可变增益、差分ADC驱动器/放大器

更多 showmore-icon

业内首款低失真、IF差分ADC驱动器,可数字选择增益

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 30MHz至300MHz频率范围
  • 单端到差分转换
  • 可变增益范围为-3dB至+20dB
  • 输出IP3为40dBm (70MHz,所有增益状态)
  • 二次谐波-76dBc
  • 三次谐波-69dBc
  • 噪声系数:5.8dB (最大增益)
  • 数字控制增益的分辨率为1dB,精度为±0.2dB
  • 可调偏置电流
更多细节
show more Icon

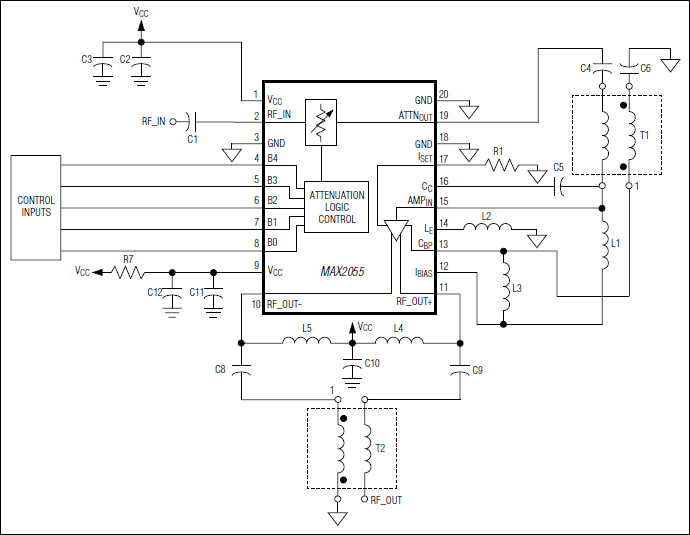

MAX2055是高性能、数字控制、可变增益、差分模数转换器(ADC)驱动器/放大器(DVGA),针对30MHz至300MHz基站接收器应用而设计。

该器件集成了数字控制衰减器和高线性度单端到差分输出放大器,可以省去一个外部变压器,或是改善变压器耦合电路的偶阶失真性能,因此降低了对ADC之前的抗混叠滤波器的要求。MAX2055的设计目标是实现动态增益调节,或一次性通道增益设定的ADC驱动器应用,适用于需要高性能的应用。衰减器提供精度为±0.2dB的23dB衰减范围。

MAX2055采用温度增强型20引脚TSSOP-EP封装,工作温度范围为-40°C至+85°C。

应用

  • 自动测试设备(ATE)
  • 宽带系统
  • 蜂窝电话基站
  • 高性能ADC驱动器
  • PHS/PAS基础架构
  • 接收器增益控制
  • 地面链接
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2055EUP+D
  • HTML
  • HTML
MAX2055EUP+TD
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2055EVKIT

MAX2055评估板

zoom

MAX2055EVKIT

MAX2055评估板

MAX2055评估板

特性和优点

  • 完全安装并经过测试
  • 30MHz至300MHz频率范围
  • 可变增益范围为-3dB至+20dB
  • 输出IP3为40dBm (70MHz,所有增益状态)
  • 二次谐波-76dBc
  • 三次谐波-69dBc
  • 噪声系数:5.8dB (最大增益)
  • 数字控制增益的分辨率为1dB,精度为±0.2dB
  • 可调偏置电流

产品详情

MAX2055评估板(EV kit)简化MAX2055的评估,MAX2055是高线性度、数字控制、增益可变的模拟-数字转换器(ADC)驱动器/放大器(DVGA)。评估板出厂时已经完全安装并经过测试。评估板的输入和输出端口带有标准的50Ω SMA连接器,可以在测试平台上快速、简单的进行评估。

本数据资料还给出了评估器件所需要的设备清单,验证功能的简明测试流程、评估板的电路原理图、评估板原材料清单(BOM)以及PCB每层的布线图。

应用

  • 自动测试设备(ATE)
  • 宽带系统
  • 蜂窝电话基站
  • 高性能ADC驱动器
  • PHS/PAS基础架构
  • 接收器增益控制
  • 地面链接
