MAX2038

集成了八路CW混频器的超声VGA

首款8通道VGA + CW多普勒波束成型IC，具有业内最高的集成度

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 8通道架构
  • 高集成度适合超声成像应用
  • 与超声VGA MAX2037引脚兼容
  • VGA特性
    • 最大增益、增益范围以及输出参考噪声性能均经过优化，适合与12位ADC连接
      • 最大增益为29.5dB
      • 总增益范围为42dB
      • 5MHz时，具有22nV/的超低输出参考噪声
    • 绝对增益误差为±0.25dB
    • 每通道功耗为120mW
    • 可使能或禁止的输出VGA箝位功能，消除ADC过驱动
    • 全差分VGA输出，可直接驱动ADC
    • 可变增益范围可实现42dB动态范围
    • VOUT = 1.5VP-P，fIN = 5MHz时，HD2为-70dBc
    • VOUT = 1.5VP-P，fIN = 5MHz时，双音超声规范* IMD3为-52dBc
  • CW多普勒混频器特性
    • 1.25MHz载波、1kHz偏移时的混频器噪声低至-155dBc/Hz
    • 串行可编程LO相位发生器，可实现4、8、16 LO积分相位分辨率
    • 可选的独立通道4 x fLO LO输入驱动
    • 每通道功耗为269mW (正常功率模式)和226mW (低功耗模式)

8通道可变增益放大器(VGA)和可编程8路混频器阵列MAX2038是针对高线性度、高动态范围以及低噪声性能的超声成像和多普勒应用而设计的。每一个放大器都具有差分输入和输出，总增益范围为42dB (典型值)。此外，VGA还具有极低的输出参考噪声，适合与12位ADC连接。

MAX2038 VGA经设计优化，绝对增益误差小于±0.25dB，以确保超声波束形成时的通道间聚集误差最小。器件的差分输出可通过外部无源抗混叠滤波器直接驱动超声波用ADC。每个放大器的输出还提供可使能或禁止的箝位功能，以限制输出信号，从而防止ADC过驱动或饱和。

器件的动态性能经过了优化，从而大大降低了失真，支持二次谐波成像。在VOUT = 1.5VP-P和fIN = 5MHz时，器件的二次谐波失真为-70dBc；在VOUT = 1.5VP-P和fIN = 5MHz时，超声规范*双音3阶交调失真为-52dBc。

MAX2038还集成了8路积分混频器阵列和可编程LO相位发生器，用于实现完备的CW波束方案。每通道的LO相位选择可以通过数字串行接口和单个高频时钟进行设置，或者每个复杂混频器对的LO均可直接由分离的4 x LO时钟直接驱动。串行接口允许多个器件方便地进行菊链连接，以减少编程接口线的数量。LO相位分配器可以编程至4、8、16正交相位。每个CW混频器的输入通路包含可选的低通滤波器，用于优化CWD噪声性能。这些混频器输出相加到I和Q差分电流输出。混频器和LO发生器设计用于实现优异的噪声性能：1.25MHz载波、1kHz偏移时为-155dBc/Hz。

MAX2038工作于+5.0V电源，VGA模式下每通道功耗仅为120mW，正常功率CW模式下每通道功耗仅为269mW。此外还提供低功耗CW模式，每通道功耗仅为226mW。器件提供带裸焊盘的100引脚TQFP (14mm x 14mm x 1mm)无铅封装。在0°C至+70°C温度范围内能保证其电气性能。

应用

  • 声纳系统
  • 超声成像
MAX2038
集成了八路CW混频器的超声VGA

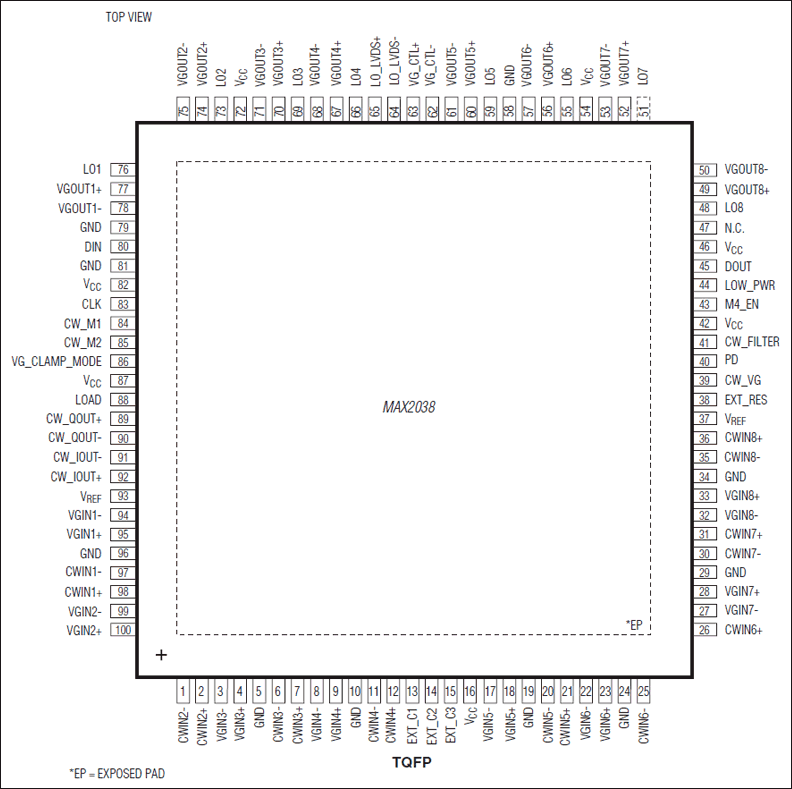

MAX2038：引脚配置
