概览
优势和特点
- 出色的动态性能
- 在5.3MHz时，SNR为69.9dB
- 在5.3MHz时，SFDR为95dBc
- 85dB通道隔离
- 超低功耗
- 每通道114mW (正常工作模式)
- 串行LVDS输出
- 引脚可选的LVDS/SLVS (可变低压信号)模式
- LVDS输出支持长达30英寸的FR-4背板连接
- 测试模式用于验证数字信号的完整性
- 全差分模拟输入
- 宽差分输入电压范围(1.4VP-P)
- 片内1.24V精密带隙基准
- 时钟占空比均衡器
- 带有裸露焊盘的紧凑、100引脚TQFP封装
- 提供评估板(定购MAX1438EVKIT)
产品详情

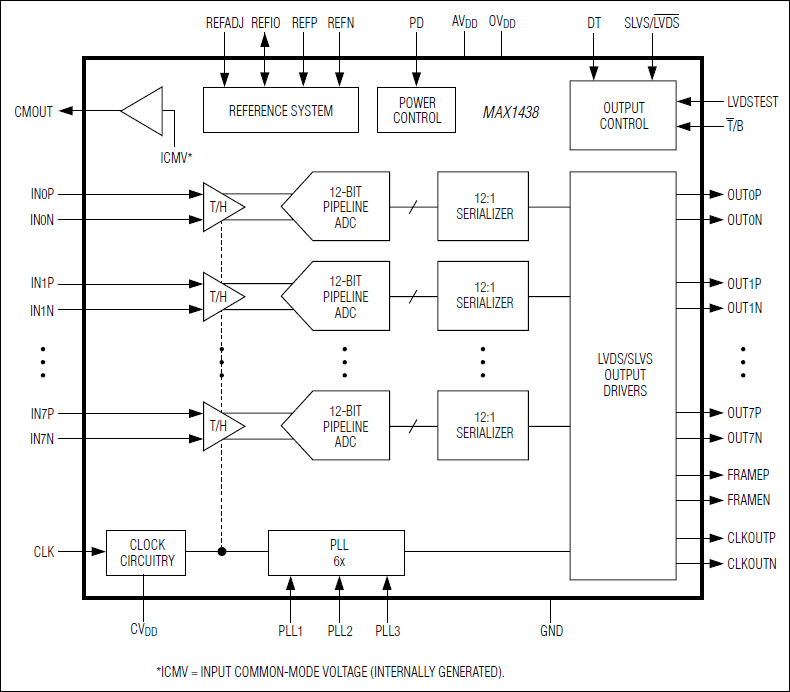

MAX1438是八路、12位模数转换器(ADC)，具有全差分输入、流水线架构，可对全差分信号通路进行数字误差修正。该ADC针对要求低功耗、高动态性能的医学成像设备和数字通信应用进行了优化。MAX1438采用1.8V单电源供电，功耗仅为913mW (每通道114mW)，并且输入频率为5.3MHz时信噪比(SNR)可达69.9dB (典型值)。除低功耗特性外，MAX1438还为空闲周期提供关断模式。
内部1.24V精密带隙基准设置了ADC的满量程输入范围。灵活的基准架构允许采用外部基准，以满足更高精度和不同输入电压范围的要求。该基准架构专门针对低噪声进行了优化。
一个单端时钟用来控制数据转换过程。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片上PLL产生高速、串行、低电压差分信号(LVDS)时钟。
MAX1438具有自对齐的数据、时钟以及帧对齐信号串行LVDS输出。输出数据以二进制补码或二进制格式表示。
MAX1438最大采样率为65Msps。请参考数据资料中的Pin-Compatible Versions列表，获取低速率转换器。该器件提供带裸焊盘的小型14mm x 14mm x 1mm, 100引脚TQFP封装，工作在扩展工业级温度范围(-40°C至+85°C)。
应用
- 仪表
- 多路通信
- 超声和医学成像
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
