MAX1434: 八路、10位、50Msps、1.8V ADC，串行LVDS输出 Data Sheet (Rev. 1)1/1/1900PDF416K
概览
优势和特点
- 优异的动态性能
- 5.3MHz时的61dB SNR
- 5.3MHz时的84dBc SFDR
- 94dB通道隔离度
- 超低功耗
- 每通道96mW (正常工作)
- 串行LVDS输出
- 引脚选择LVDS/SLVS (可变低压信号)模式
- LVDS输出支持最长30英寸FR-4背板连接
- 针对数字信号完整性的测试模式
- 全差分模拟输入
- 宽差分输入电压范围(1.4VP-P)
- 片内1.24V精密带隙基准
- 时钟占空比均衡器
- 紧凑的、带裸焊盘的100引脚TQFN封装
- 可提供评估板(请定购MAX1434EVKIT)
产品详情

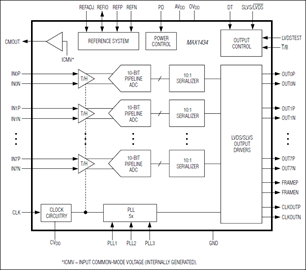

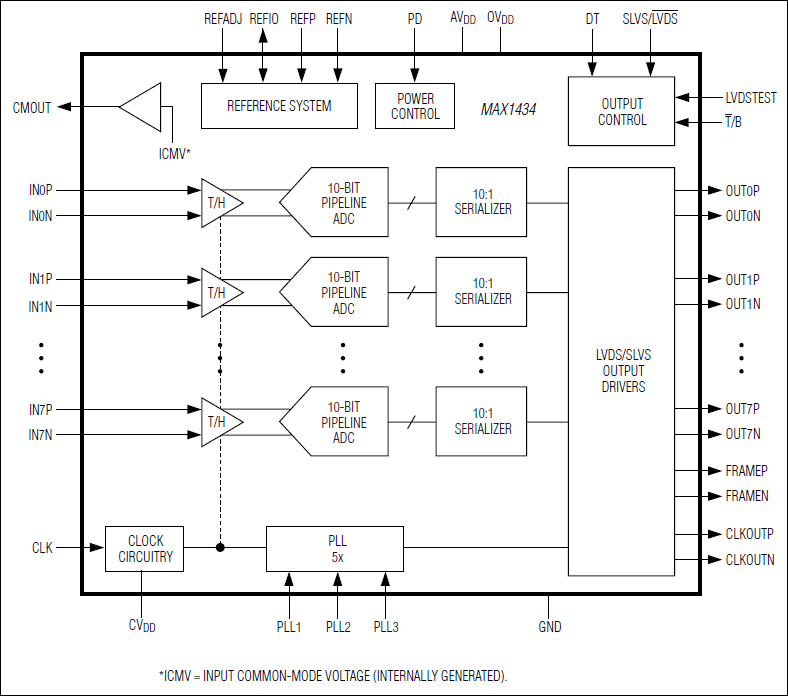

MAX1434是八路、10位模数转换器(ADC)，具有全差分输入，流水线架构，可对全差分信号通道进行数字误差校正。该ADC针对要求低功耗、高动态性能的医学成像设备和数字通信应用进行了优化。MAX1434采用1.8V单电源供电，功耗仅为767mW (每通道96mW)，输入频率5.3MHz时信噪比(SNR)可达61dB (典型值)。除低功耗特性外，MAX1434还为空闲周期提供关断模式。
MAX1434的内部1.24V高精度带隙基准设置ADC的满量程输入范围。其灵活基准架构支持使用外部基准，以满足更高精度或不同差分输入电压范围的要求。该基准架构专门针对低噪声进行了优化。
一个单端时钟用来控制转换过程。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片内PLL生成高速串行低电压差分信号(LVDS)时钟。
MAX1434具有自对齐的数据、时钟以及帧对齐信号串行LVDS输出。输出数据以二元补码或二进制格式表示。
MAX1434提供50Msps最大采样速率。请参考数据资料中的Pin-Compatible Versions列表，获取12位转换器。该器件提供带裸焊盘的小型14mm x 14mm x 1mm, 100引脚TQFP封装，工作在扩展工业级温度范围(-40°C至+85°C)。
应用
- 仪表
- 多路通信
- 超声和医学成像
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
