MAX1436B

八路、12位、40Msps、1.8V ADC,串行LVDS输出

更多 showmore-icon

高密度、超低功耗、八通道、12位ADC,提供节省空间的串行LVDS接口

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 优异的动态性能
    • 5.3MHz时,SNR为69.9dB
    • 5.3MHz时,SFDR为96dBc
    • 95dB通道隔离度
  • 超低功耗
    • 每通道93mW (正常工作)
    • 从待机状态下快速唤醒只需200µs
  • 串行LVDS输出
  • 引脚选择LVDS/SLVS (可变低压信号)模式
  • LVDS输出支持最长30英寸FR-4背板连接
  • 针对数字信号完整性的测试模式
  • 全差分模拟输入
  • 差分输入电压范围宽达1.4VP-P
  • 片内1.24V精密带隙基准
  • 时钟占空比均衡器
  • 紧凑、带裸焊盘的100引脚TQFP封装
  • 可提供评估板(请定购MAX1436BEVKIT)
更多细节
show more Icon

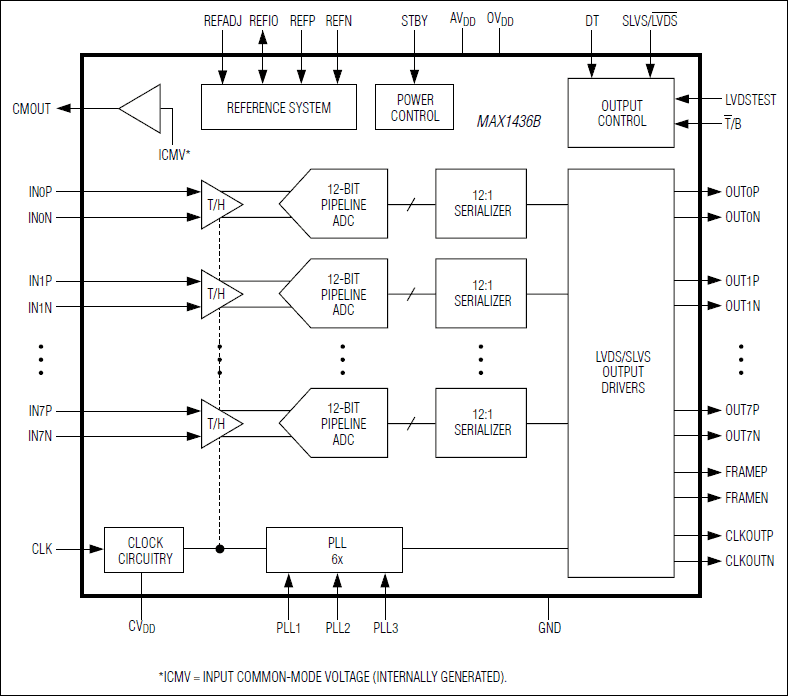

MAX1436B是一款八通道、12位模数转换器(ADC),具有全差分输入,采用流水线架构,可对全差分信号通道进行数字误差校正。该ADC针对要求低功耗、高动态性能的医学成像设备和数字通信应用进行了优化。MAX1436B采用1.8V单电源供电,功耗仅为743mW (每通道93mW),输入频率5.3MHz时,信噪比(SNR)可达69.9dB (典型值)。为了进一步降低功耗,MAX1436B还为空闲周期提供低功耗关断模式。

MAX1436B的内部1.24V精密带隙基准设定了ADC的满量程输入范围。其灵活的基准架构允许使用外部基准,以满足更高精度或不同差分输入电压范围的应用要求。该基准架构专门针对低噪声进行了优化。

一个单端时钟用来控制转换过程。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片上PLL可生成高速串行低电压差分信号(LVDS)的时钟。

MAX1436B的串行LVDS自对齐输出包括数据、时钟以及帧对齐信号。输出数据采用二元补码或二进制格式表示。

MAX1436B提供最大40Msps采样速率。请参考数据资料中的Pin-Compatible Versions列表,获取更高速率的转换器。该器件提供带裸焊盘的小型14mm x 14mm x 1mm, 100引脚TQFP封装,工作在扩展工业级温度范围(-40°C至+85°C)。

应用

  • 仪表
  • 多路通信
  • 超声和医学成像
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1436BECQ+D
  • HTML
  • HTML
MAX1436BECQ+TD
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 3

MAX1438EVKIT

MAX1434、MAX1436、MAX1437和MAX1438评估板

zoom

MAX1438EVKIT

MAX1434、MAX1436、MAX1437和MAX1438评估板

MAX1434、MAX1436、MAX1437和MAX1438评估板

特性和优点

  • 低电压、低功耗工作模式
  • 可选板上时钟整形电路
  • 可升级为低电压信号(SLVS)/低电压差分信号(LVDS)输出
  • 板上LVPECL差分输出驱动
  • 板上解串器
  • LVDS测试模式
  • 经过完全安装与测试

产品详情

MAX1434/MAX1436/MAX1437/MAX1438评估板(EV kit)是经过完全安装和测试的电路板,包括用来评估该系列八通道10/12位模数转换器(ADC)所需的全部元件。这些ADC接受差分模拟输入信号。评估板将用户提供的单端输入转换成差分信号。评估板的数字输出可以由用户提供的高速逻辑分析仪或数据采集系统方便地进行采集。评估板还带有板上解串器,简化了与标准逻辑分析系统的整合。评估板工作在1.8V和3.3V (如果采用FPGA,还需加上1.5V)电源电压,能够从用户提供的交流信号产生时钟信号。

应用

  • 仪表
  • 多路通信
  • 超声和医学成像

MAX1434EVKIT

MAX1434、MAX1436、MAX1437和MAX1438评估板

zoom

MAX1434EVKIT

MAX1434、MAX1436、MAX1437和MAX1438评估板

MAX1434、MAX1436、MAX1437和MAX1438评估板

特性和优点

  • 低电压、低功耗工作模式
  • 可选板上时钟整形电路
  • 可升级为低电压信号(SLVS)/低电压差分信号(LVDS)输出
  • 板上LVPECL差分输出驱动
  • 板上解串器
  • LVDS测试模式
  • 经过完全安装与测试

产品详情

MAX1434/MAX1436/MAX1437/MAX1438评估板(EV kit)是经过完全安装和测试的电路板,包括用来评估该系列八通道10/12位模数转换器(ADC)所需的全部元件。这些ADC接受差分模拟输入信号。评估板将用户提供的单端输入转换成差分信号。评估板的数字输出可以由用户提供的高速逻辑分析仪或数据采集系统方便地进行采集。评估板还带有板上解串器,简化了与标准逻辑分析系统的整合。评估板工作在1.8V和3.3V (如果采用FPGA,还需加上1.5V)电源电压,能够从用户提供的交流信号产生时钟信号。

应用

  • 仪表
  • 多路通信
  • 超声和医学成像

MAX1437EVKIT

MAX1434、MAX1436、MAX1437和MAX1438评估板

zoom

MAX1437EVKIT

MAX1434、MAX1436、MAX1437和MAX1438评估板

MAX1434、MAX1436、MAX1437和MAX1438评估板

特性和优点

  • 低电压、低功耗工作模式
  • 可选板上时钟整形电路
  • 可升级为低电压信号(SLVS)/低电压差分信号(LVDS)输出
  • 板上LVPECL差分输出驱动
  • 板上解串器
  • LVDS测试模式
  • 经过完全安装与测试

产品详情

MAX1434/MAX1436/MAX1437/MAX1438评估板(EV kit)是经过完全安装和测试的电路板,包括用来评估该系列八通道10/12位模数转换器(ADC)所需的全部元件。这些ADC接受差分模拟输入信号。评估板将用户提供的单端输入转换成差分信号。评估板的数字输出可以由用户提供的高速逻辑分析仪或数据采集系统方便地进行采集。评估板还带有板上解串器,简化了与标准逻辑分析系统的整合。评估板工作在1.8V和3.3V (如果采用FPGA,还需加上1.5V)电源电压,能够从用户提供的交流信号产生时钟信号。

应用

  • 仪表
  • 多路通信
  • 超声和医学成像
