概览

优势和特点

  • 带串行LVDS/SLVS输出的4路ADC
  • 优异的动态性能
    • fIN = 5.3MHz时,69.9dB SNR
    • fIN = 5.3MHz时,93.7dBc SFDR
    • -90dB通道隔离度
  • 超低功耗
    • (正常工作)每通道135mW
    • (关断模式)总共1.5mW
  • 允许20%至80%时钟占空比
  • 自对齐的数据时钟与数据输出接口
  • 全差分模拟输入
  • 宽至±1.4VP-P的差分输入电压范围
  • 内部/外部基准选择
  • 针对数字信号完整性的测试模式
  • LVDS输出支持最长30英寸的FR-4背板连接
  • 带裸焊盘的小型、68引脚QFN封装
  • 提供评估板(MAX1127EVKIT)

产品详情

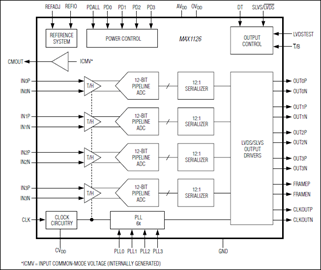

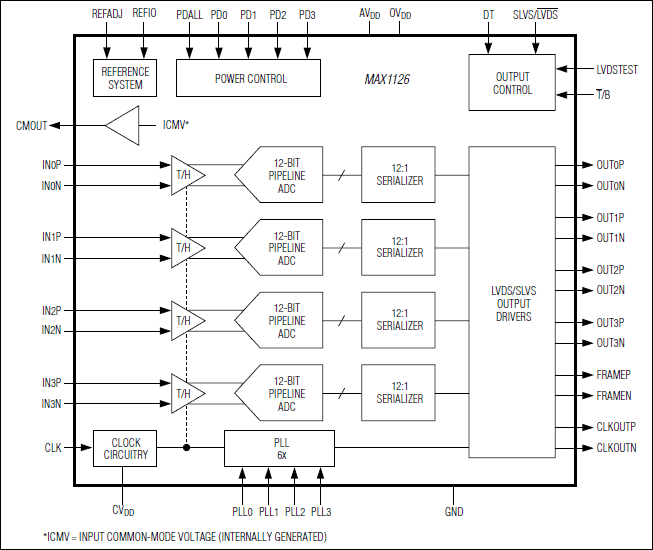

MAX1126四路、12位模数转换器(ADC)具有全差分输入,流水线架构和数字误差校正。该ADC经过优化,其低功耗、高动态性能特性适合医学成像、通信和仪表应用。MAX1126由1.7V至1.9V单电源供电,功耗仅为563mW,5.3MHz输入频率下信噪比(SNR)达69.9dB。除低功耗特性外,MAX1126还为空闲周期提供813µA的关断模式。

内部1.24V高精度带隙基准设置ADC满量程范围。MAX1126灵活的基准结构还支持外部基准,以满足更高精度和不同输入电压范围的应用。

单端时钟控制转换过程。内部占空比均衡器支持输入时钟占空比在较大范围内变化。片内锁相环(PLL)生成高速串行低电压差分信号(LVDS)时钟。

MAX1126提供串行LVDS输出的数据、时钟和帧对齐信号。输出数据采用二元补码或二进制格式。

请参考MAX1127数据资料,了解与MAX1126引脚兼容的65Msps版本。

MAX1126可提供带裸焊盘的小型10mm x 10mm x 0.9mm, 68引脚QFN封装,规定用于扩展工业温度范围(-40°C至+85°C)。

应用

  • 仪表
  • 多路通信系统
  • 正电子放射断层(PET)成像
  • 超声和医学成像

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
