MAX1181

双路、10位、80Msps、3V供电、低功耗ADC,内置电压基准及并行输出

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 3V单电源工作
  • 极佳的动态性能
    • fIN = 20MHz时59dB SNR
    • fIN = 20MHz时73dB SFDR
  • 低功耗
    • 82mA (标准工作模式)
    • 2.8mA (休眠模式)
    • 1µA (关断模式)
  • 0.02dB增益和0.25°相位匹配(典型值)
  • ±1VP-P较宽的差分模拟输入电压范围
  • -3dB输入带宽为400MHz
  • 片上+2.048V精密带隙基准
  • 用户可选的输出格式:2的补码或偏移二进制
  • 为改善散热条件提供48引脚焊盘裸露的TQFP封装
  • 提供评估板
更多细节
show more Icon

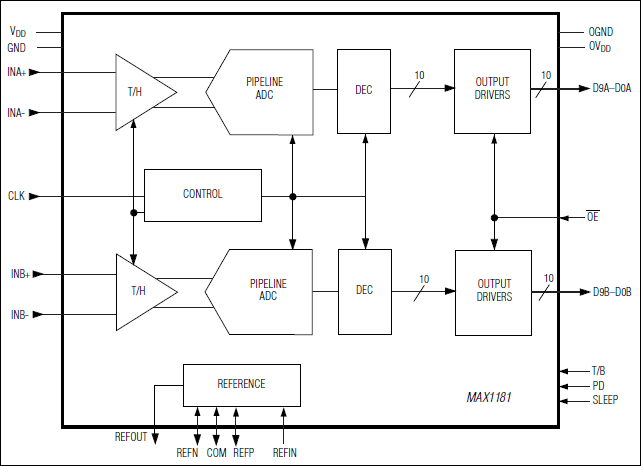

MAX1181是一款3V、双路、10位模数转换器(ADC),具有全差分宽带采/样保持(T/H)输入,驱动两路流水线结构的九级ADC。MAX1181优化于低功耗、高动态性能的应用,如图像、仪表及数字通信系统。MAX1181工作在2.7V至3.6V单电源,耗电仅246mW,当输入频率为20MHz、采样速率为80Msps时提供59dB (典型值)的信噪比(SNR)。T/H驱动输入级包括400MHz (-3dB)输入放大器,转换器也可采用单端输入方式。MAX1181不仅具有低功耗特性,而且具有2.8mA休眠模式以及1µA关断模式,在空闲状态下可有效节省功耗。

内部2.048V精密带隙基准决定ADC的满量程范围,需要更高精度或不同的输入电压范围时,灵活的基准结构允许使用内部或外部基准。

MAX1181具有并行、CMOS兼容的三态输出。通过一个控制引脚,数字输出格式可以被设定为2的补码或直接偏移二进制。为实现灵活的接口,该器件提供独立的1.7V至+3.6V输出电源。MAX1181采用7mm x 7mm、48引脚TQFP封装,工作温度于扩展工业级(-40°C至+85°C)温度范围。

还可获得与MAX1181引脚兼容的更高速或更低速版本。105Msps应用参见MAX1180数据资料,65Msps应用参见MAX1182数据资料,40Msps应用参见MAX1183数据资料,20Msps应用参见MAX1184数据资料。除了不同的速度等级,该系列还包括20Msps多路复用输出产品(MAX1185),数字数据按照一定的时间间隔出现在同一10位并行输出端口。

应用

  • 高分辨率图像
  • I/Q通道数字化
  • 仪表
  • 多路中频欠采样
  • 视频应用
