MAX1183

双路、10位、40Msps、3V、低功耗ADC,内置电压基准及并行输出

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 3V单电源
  • 出色的动态性能:
    • fIN = 20MHz时,SNR = 59.6dB
    • fIN = 20MHz时,SFDR = 73dB
  • 低功耗:
    • 40mA (正常工作)
    • 2.8mA (休眠模式)
    • 1µA (关断模式)
  • 0.02dB增益和0.25°相位匹配误差
  • ±1VP-P宽差分模拟输入电压范围
  • 400MHz的-3dB输入带宽
  • 片上2.048V精密带隙基准
  • 用户可选的输出模式—二进制补码或偏移二进制码
  • 采用裸露底盘的48引脚TQFP封装,便于散热
更多细节
show more Icon

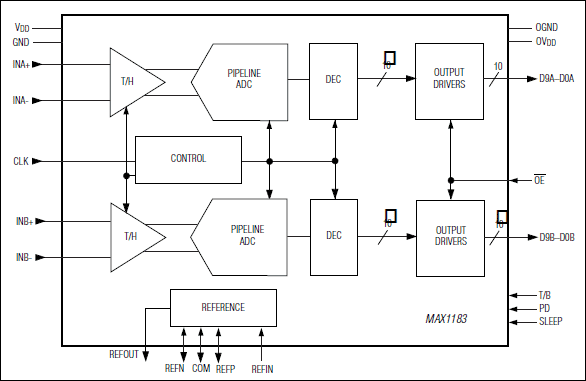

MAX1183是一款3V、双10位模数转换器(ADC),具备全差分宽带采样/保持(T/H)输入,驱动2路流水线、9级ADC。MAX1183最适合于那些低功耗、高动态性能的应用,如成像、仪器和数字通讯等应用。这款ADC工作于2.7V至3.6V单电源,消耗功率仅120mW,且在20MHz输入频率和40Msps采样速率下,达到了59.6dB的典型信噪比(SNR)。T/H驱动输入级包含400MHz (-3dB)输入放大器。这些转换器也可以工作于单端输入。除了低功耗运行外,MAX1183还具有2.8mA的休眠模式以及1µA的关断模式,以节省空闲期间的功率。

内部2.048V精密带隙基准设置ADC的满量程范围。灵活的基准结构允许使用内部基准,或者外部输入基准,以满足那些要求提高精度或输入电压范围不同的应用。MAX1183具有并行、CMOS兼容的三态输出。通过单个控制引脚,数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的1.7V至3.6V接口输出电源,以提供灵活的接口方式。MAX1183采用7mm x 7mm、48引脚TQFP封装,满足扩展工业级温度范围(-40°C至+85°C)。

另外,还提供引脚兼容于MAX1183的低速和高速型号。引脚兼容版本列表请参考数据资料末尾的表格2。对于105Msps的型号,请参考MAX1180数据资料;对于80Msps的型号,请参考MAX1181数据资料;对于65Msps的型号,请参考MAX1182数据资料;对于20Msps的型号,请参考MAX1184数据资料。除了这些不同速度的型号外,该系列还包括多路复用输出的器件,其数据分时交替输出,并且在同一个10位并行输出口上。

应用

  • 高分辨率图像
  • I/Q通道数字化
  • 仪表
  • 多路中频采样
  • 超声
  • 视频应用
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1183ECM+D
  • HTML
  • HTML
MAX1183ECM+TD
  • HTML
  • HTML
MAX1183ECM/GG8
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

ASSEMBLY

MAX1183ECM+D

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 26, 2016

- 1589A

arrow down

ASSEMBLY

MAX1183ECM+D

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX1181EVKIT

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186和MAX1190评估板

zoom

MAX1181EVKIT

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186和MAX1190评估板

MAX1180、MAX1181、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186和MAX1190评估板

特性和优点

  • 高达80Msps的采样速率(MAX1181)
  • 低电压和低功耗工作模式
  • 单端或全差分信号输入配置
  • 时钟整形电路
  • 经过完全安装与测试
  • 支持无多路复用(MAX1180-MAX1184/MAX1190)和多路复用(MAX1185/MAX1186)输出模式
  • 产品详情

    MAX1181评估板(EV kit)是经过全面装配与测试的电路板,包括用来评估不带多路复用器的MAX1180-MAX1184、MAX1190或具有多路复用器的MAX1185、MAX1186双路、10位模数转换器(ADC)的性能所需要的全部元件。MAX1180-MAX1186与MAX1190允许差分或单端模拟输入,该评估板可以采用从一路单端模拟信号得到的两种类型的信号评估每一款ADC。ADC产生的数字输出可以由用户提供的高速逻辑分析仪和数据采集系统方便地采样。该评估板工作在3.0V模拟电源和2.0V数字电源下。评估板上包括能够从用户提供的AC信号产生时钟信号的电路。评估板已安装了MAX1181,若要评估引脚兼容的MAX1180、MAX1182、MAX1183、MAX1184、MAX1185、MAX1186或MAX1190,请申请相应器件的免费样片。

    应用

    • 高分辨率图像
    • I/Q通道数字化
    • 仪表
    • 多路中频欠采样
    • 视频应用
