MAX1186: 双路、10位、40Msps、3V、低功耗ADC，内置电压基准及复用并行输出 Data Sheet (Rev. 1)1/1/1900PDF547K
概览
优势和特点
- 3V单电源
- 出色的动态性能：
- fIN = 20MHz时，SNR = 59.4dB
- fIN = 20MHz时，SFDR = 72dBc
- 低功耗：
- 35mA (正常工作)
- 2.8mA (休眠模式)
- 1µA (关断模式)
- 0.02dB增益和0.25°相位匹配误差
- ±1VP-P宽差分模拟输入电压范围
- 400MHz的-3dB输入带宽
- 片上2.048V精密带隙基准
- 单10位总线用于多路复用、数字输出
- 用户可选输出模式—二进制补码或偏移二进制码
- 采用裸露底盘的48引脚TQFP封装，便于散热
产品详情

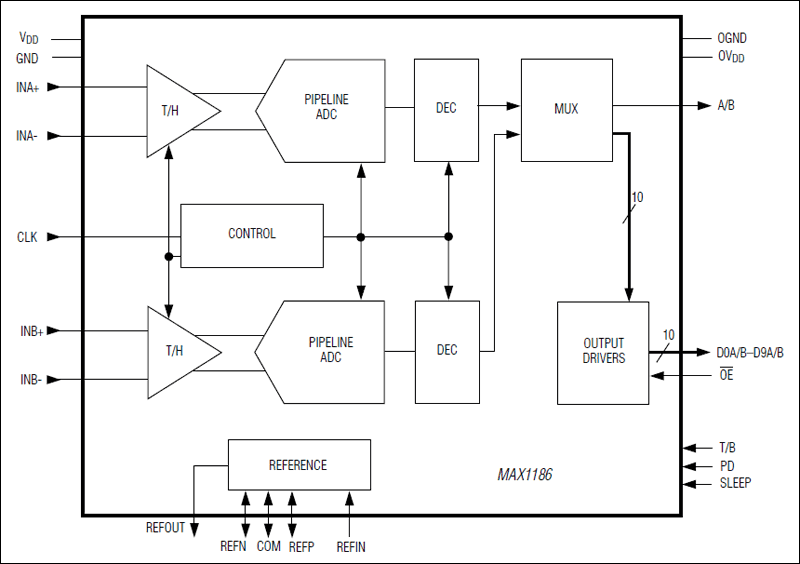

MAX1186是一款3V、双10位模数转换器(ADC)，具备全差分宽带采样/保持(T/H)输入，驱动2路流水线、9级ADC。MAX1186最适合于那些低功耗、高动态性能的应用，如成像、仪器和数字通讯等应用。这款ADC工作于2.7V至3.6V单电源，消耗功率仅105mW，且在20MHz输入频率和40Msps采样速率下，达到了59.4dB的典型信噪比(SNR)。A路和B路数字输出分别在时钟的上升沿(CHA)和下降沿(CHB)交替更新。T/H驱动输入级包含400MHz (-3dB)输入放大器。这些转换器也可以工作于单端输入。除了低运行功率外，MAX1186还具有2.8mA的休眠模式以及1µA的关断模式，以节省空闲期间的功率。
内部2.048V精密带隙基准设置ADC的满量程范围。灵活的基准结构允许使用内部基准，或者外部输入基准，以满足那些要求提高精度或输入电压范围不同的应用。
MAX1186具有并行、CMOS兼容的三态复用输出。通过单个控制引脚，数字输出格式可以选择为二进制补码或直接偏移二进制码。该器件允许独立的1.7V至3.6V接口输出电源，以提供灵活的接口方式。MAX1186采用7mm x 7mm、48引脚TQFP-EP封装，满足扩展工业级温度范围(-40°C至+85°C)。
另外，还提供引脚兼容于MAX1186、、非复用输出的高速型号。对于105Msps的型号，请参考MAX1180数据资料；对于80Msps的型号，请参考MAX1181数据资料；对于65Msps的型号，请参考MAX1182数据资料；对于40Msps的型号，请参考MAX1183数据资料；对于20Msps的型号，请参考MAX1184数据资料。对于引脚兼容于MAX1186的低速型号(20Msps)，请参考MAX1185数据资料。
应用
- 高分辨率图像
- I/Q通道数字化
- 仪表
- 多路中频采样
- 超声
- 视频应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
多ADC系统的基准电压设计8/4/2009
-
Selecting the Optimum Test Tones and Test Equipment for Successful High-Speed ADC Sinewave Testing12/18/2002
-
Dynamic Testing of High-Speed ADCs, Part 27/22/2002
-
Coherent Sampling vs. Window Sampling3/29/2002
-
Defining and Testing Dynamic Parameters in High-Speed ADCs, Part 111/19/2001
