MAX20335

小型锂离子系统用带超低IQ电压调节器和电池充电器的PMIC

更多 showmore-icon

经过优化的电源管理方案,支持可穿戴和IoT等7×24小时监测系统

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 延长电池供电下的系统工作时间
    • 双路超低IQ 200mA Buck调节器
      • 输出可编程:0.7V至2.275V和0.7V至3.85V
      • 0.9µA (典型值)静态电流(Buck 1)
      • 可选固定峰值电流模式,优化噪声敏感应用中的纹波频率
    • 3个超低IQ 100mA LDO
    • LDO1
      • 0.8V至3.6V可编程输出
      • 0.6µA (典型值)静态电流
      • 2.7V至5.5V输入电压,具有专用引脚
    • LDO2/3
      • 0.9V至4V可编程输出
      • 1µA (典型值)静态电流
      • 1.71V至5.5V输入电压,具有专用引脚
  • 易于实现的Li+电池充电
    • 智能电源选择器
    • 28V/-5.5V容限输入
    • 热敏电阻监测器
  • 高度集成,最大程度降低方案的占位面积
    • 提供5个调节电压轨
    • 每个LDO具有开关模式选项
  • 优化系统控制
    • 按钮监控,用于超低功耗模式
    • 上电复位延迟和电压排序
    • 片上电压监测器多路复用器
更多细节
show more Icon

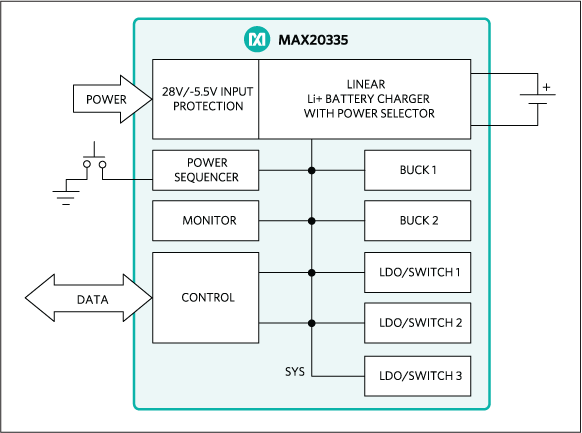

MAX20335电池充电管理方案,理想用于低功耗可穿戴应用。器件包括一个带有智能电源选择器线性电池充电器和多种经过功率优化的外设。MAX20335具有2个超低静态电流buck调节器和3个超低静态电流低压差(LDO)线性调节器,提供多达5路调节电压,均具有超低静态电流,使设计者能够最大程度降低24/7连续工作设备的功耗、延长电池寿命,非常适合可穿戴设备市场。

电池充电器具有智能电源选择器,当系统连接至充电器电源时即使电池耗尽也能工作。为避免电源适配器过载,可以根据I2C寄存器的设置来限值智能电源选择器的输入电流。如果充电器电源不足以为整个系统负载供电,智能电源控制电路将利用电池电流为系统负载提供补充。充电器也支持与温度相关的充电电流。

两片同步、高效降压型Buck调节器具有可变频率模式,提高轻载工作期间的效率。这些调节器的输出电压可通过I2C进行设置,已默认预配置。buck调节器支持动态电压缩放,进一步改善系统功耗。

三个可配置LDO中,每个都具有专用的输入引脚。每个LDO调节器的输出电压可通过I2C进行设置,已默认预配置。线性调节器也可配置作为电源开关,可用于断开系统外设的静态负载。

MAX20335的可编程电源控制器,可以将器件配置用于要求真关断、随时就绪状态的应用。控制器也提供延迟复位信号和电压排序。

MAX20335采用36焊球、0.4mm焊球间距、2.72mm x 2.47mm晶圆级封装(WLP)。

应用

  • 健身监测器
  • 可充电物联网设备
  • 可穿戴电子产品

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20335AEWX+
  • HTML
  • HTML
MAX20335AEWX+T
  • HTML
  • HTML
MAX20335BEWX+
  • HTML
  • HTML
MAX20335BEWX+T
  • HTML
  • HTML
MAX20335DEWX+
  • HTML
  • HTML
MAX20335DEWX+T
  • HTML
  • HTML
MAX20335FEWX+
  • HTML
  • HTML
MAX20335FEWX+T
  • HTML
  • HTML
MAX20335GEWX+
  • HTML
  • HTML
MAX20335GEWX+T
  • HTML
  • HTML
MAX20335JEWX+
  • HTML
  • HTML
MAX20335JEWX+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

EV-CATTLETAG-ARDZ

Smart Livestock Tracking and Health Monitoring Sensor

zoom

EV-CATTLETAG-ARDZ

Smart Livestock Tracking and Health Monitoring Sensor

Smart Livestock Tracking and Health Monitoring Sensor

特性和优点

  • Monitors the health and vitality of livestock in real-time, enabling farmers to quickly treat animals and prevent the spread of illness or disease.
  • Tracks grazing animals to prevent loss and to identify grazing patterns.
  • Gathers and analyzes historical data to identify trends in cattle health or to track the spread of illness.
  • Monitors readiness to mate or give birth, preventing the loss of new calves and optimizing breeding practices.

产品详情

The EV-CATTLETAG-ARDZ is an Arduino board with a fully integrated solution for harvesting energy from single-/multi-cell solar sources. The device includes battery chargers for small lithium-ion systems, and a digital temperature sensor for applications such as Wearables and IoT. The board has an on-board MAX20335 BMS device, a MAX30210 temperature sensor, and a buzzer with a vibration motor option.

APPLICATIONS

  • Asset location
  • Asset recovery
  • Asset traceability
  • Inventory management

MAX20335EVKIT

MAX20335 评估板

zoom

MAX20335EVKIT

MAX20335 评估板

MAX20335 评估板

特性和优点

  • 符合RoHS标准
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • I2C串行接口

产品详情

MAX20335评估板(EV kit)为完全装配并经过测试的电路,用于评估MAX20335可穿戴系统充电管理方案;该器件带有I2C接口,适合低功耗可穿戴应用。该器件包括1个线性电池充电器、智能电源选择器、2个超低静态电流buck调节器,以及3个低压差(LDO)线性调节器。

关于器件操作和特性的详细信息,请参见MAX20335 IC的数据资料。

应用

  • 健身监测器
  • 可充电物联网设备
  • 可穿戴电子产品

MAX20335EVSYS

MAX20335评估套件

zoom

MAX20335EVSYS

MAX20335评估套件

MAX20335评估套件

特性和优点

  • USB电源选项
  • 配置灵活
  • 板载LED指示灯和电池仿真
  • 用于输出电压测量的检测测试点
  • 兼容Windows® 8/10的GUI软件
  • 装配完成且经过测试

产品详情

MAX20335评估系统(EV系统)是一个装配完善且经过测试的电路板,旨在演示MAX20335低功耗可穿戴电源管理集成电路(PMIC)。MAX20335具有两个降压转换器、三个线性稳压器和一个电池充电器。

该评估系统配有MAX20335板、MAXPICO2PMB#板和两根USB micro-B电缆。该评估系统已安装MAX20335BEWX+。MAX20335可通过I2C接口进行配置,此接口能够对多种功能进行编程并读取器件状态。该评估系统GUI应用向MAXPICO2PMB#适配器板发送命令以配置器件。



应用

  • 健身监护仪
  • 可充电物联网设备
  • 可穿戴电子设备
