MAX30208

±0.1°C精度、I2C接口数字温度传感器

更多 showmore-icon

MAX30208为低功耗、高精度数字温度传感器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高准确度、高精度
    • ±0.1° C精度 @ +30°C至+50°C
    • ±0.15°C精度 @ +0°C至+70°C
  • 低功耗
    • 1.7V至3.6V工作电压
    • 67μA测量期间工作电流
    • 0.5μA待机电流
    • 15ms积分时间
  • 小尺寸
    • 2mm x 2mm x 0.75mm、10引脚薄型LGA封装
  • 安全性和合规性
    • 高、地温报警
  • 数字接口
    • 可配置转换温度输入引脚
    • 可配置中断输出引脚
    • 32字FIFO,用于温度数据
    • 提供4个I2C地址——根据需求可提供更多地址
    • 唯一的ROM ID,支持NIST溯源性
更多细节
show more Icon

MAX30208工作在1.7V至3.6V供电电压,为低功耗、高精度数字温度传感器,+30°C至+50°C范围下的精度为±0.1°C,0°C至+70° C范围下的精度为±0.15°C。MAX30208具有16位分辨率(0.005°C)。

器件采用标准I2C接口与主控制器通信。提供2个GPIO引脚。GPIO1可配置用于触发温度转换,GPIO0可配置用于产生中断,用来产生中断的状态位可选。

MAX30208包括用于保存温度数据的32字FIFO,也包括高和低门限数字温度报警。器件采用2mm x 2mm x 0.75mm、10引脚薄型LGA封装。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX30208CLB+
  • HTML
  • HTML
MAX30208CLB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 15, 2021

- 2204

DESIGN

MAX30208CLB+

量产

MAX30208CLB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 15, 2021

- 2204

arrow down

DESIGN

MAX30208CLB+

量产

MAX30208CLB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

MAX30208EVSYS

MAX30208 评估系统

zoom

MAX30208EVSYS

MAX30208 评估系统

MAX30208 评估系统

特性和优点

  • 灵活的PCB设计
    • 低热质量允许快速响应时间
    • 检测温度,无需额外电路
    • 便于连接的测试点
  • 完全装配并经过测试
  • 兼容Windows® 7、8和10的软件

产品详情

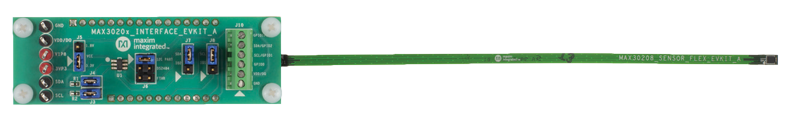

MAX30208评估系统(EV系统)提供一个用于评估MAX30208温度传感器的平台,器件的精度为±0.1°C。评估系统包括2块通过连接头连接的电路板,MAX32630FTHR微控制器电路板和MAX30208接口板。评估系统也随附一块安装MAX30208 IC的柔性PCB。MAX32630FTHR包含使用PC GUI程序要求的固件,也为MAX30208接口板提供电源。MAX30208接口板已安装跳线,允许快速评估MAX30208。

应用

  • 医疗保健贴片
  • 人体数字测温仪
  • 运动手表
  • 可穿戴体温计
参考电路

参考电路 2

Health Sensor Platform 3.0

健康传感器平台3.0

zoomopens a dialog

MAXREFDES104

健康传感器平台3.0

健康传感器平台3.0

特性和优点

特性

  • 光学体积描记法 (PPG)
  • 生物电势测量 (ECG)
  • 皮肤温度测量
  • 嵌入式心率 (HRM) 和血样饱和度 (SpO2) 算法
  • 运动和加速
  • 可穿戴设备外形规格

配件清单

  • 组装完整的可穿戴设备
  • BLE USB 加密狗 (CY5677)
  • USB-A 转 USB-C 线缆
  • USB-A 转 Micro-USB 线缆
  • 编程器板 (MAXDAP-USB-C)
