MAX20323D

USB Type-C CC引脚过压保护器

更多 showmore-icon

保护USB Type-C中的CC(或SBU)线路,使其免受高压短路或浪涌事件的影响

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 灵活的系统设计
    • 宽工作电源电压范围:2.5V至5.5V
    • 每通道集成270mΩ(典型值)开关,具有1A连续电流能力
    • 当CC输入低于过压阈值时,电源电流低至20µA(典型值)
    • 当CC输入超过过压阈值时,为CC输出提供准确的上拉电流(MAX20323A/C/F除外)
  • 提供可靠保护
    • 高精度OVLO阈值:5.75V±0.2V
    • 浪涌抗扰度:
      • MAX20323/A/B:超过±90V
      • MAX20323C/D/E/F:±80V(无VENCC)或±60V(存在有效VENCC
    • 超快速关闭:100ns(典型值)响应时间
    • 热关断保护
  • 节省空间
    • 12引脚、0.4mm间距、1.7mm x 1.32mm WLP封装
更多细节
show more Icon

MAX20323、MAX20323A、MAX20323B、MAX20323C、MAX20323D、MAX20323E、MAX20323F过压保护器具有内部过压阈值和浪涌保护功能,用于关闭开关并防止USB type-C CC/SBU引脚受损。

这些器件具有导通电阻为0.27Ω(典型值)的双通道开关,当输入低于过压阈值时,这些开关将开启。当其中一个通道超过过压阈值时,相应的开关将关闭,并通过从输入(CC1_I/CC2_I)向输出提供准确的上拉电流(CC1_O/CC2_O)来代替。(MAX20323A/C/F没有上拉电流特性)。

这些器件采用12引脚(0.4mm间距,1.7mm x 1.32mm)WLP封装,可在-40°C至+85°C扩展温度范围内工作。



应用

  • 工业PC
  • 平板设备
  • 智能电话
  • 平板电脑

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20323DENC+
  • HTML
  • HTML
MAX20323DENC+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 12, 2018

- 1782

WAFER FAB

MAX20323DENC+

量产

MAX20323DENC+T

量产

6月 29, 2018

- 1788

DESIGN,ELECTRICAL DA

MAX20323DENC+

量产

MAX20323DENC+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 12, 2018

- 1782

arrow down

WAFER FAB

MAX20323DENC+

量产

MAX20323DENC+T

量产

6月 29, 2018

- 1788

arrow down

DESIGN,ELECTRICAL DA

MAX20323DENC+

量产

MAX20323DENC+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

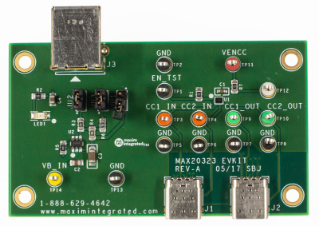

MAX20323EVKIT

MAX20323/MAX20323A/MAX20323B/MAX20323C/MAX20323D/MAX20323E/MAX20323F/评估套件

zoom

MAX20323EVKIT

MAX20323/MAX20323A/MAX20323B/MAX20323C/MAX20323D/MAX20323E/MAX20323F/评估套件

MAX20323/MAX20323A/MAX20323B/MAX20323C/MAX20323D/MAX20323E/MAX20323F/评估套件

特性和优点

  • 工作电压范围:2.5V至5.5V
  • 电源LED读数
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX20323评估套件(EV套件)是一块装配完成且经过测试的电路板,用于演示MAX20323 USB type-C CC引脚过压保护器件。该评估套件已安装MAX20323ENC+。该评估板还可用于评估MAX20323A/MAX20323B/MAX20323C/MAX20323D/MAX20323E/MAX20323F。



应用

  • 工业PC
  • 平板设备
  • 智能电话
  • 平板电脑
