MAX20047

不推荐用于新设计

双路、3A USB DCP充电器

业界最小的双路、3A端口汽车应用DCP充电器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 工 作VIN范围为3.5V至36V
  • 40V负载突降保护
  • 集成FET的同步DC-DC转换器
  • 以3A充电时充电效率为93%
  • 0.4MHz至2.2MHz可编程开关频率，通过外部引脚设置
  • 扩频操作
  • 固定8ms内部软启动
  • 5.20V输出
  • 99%占空比工作模式以实现低压差
  • 输出电压精度：±2%
  • 输入系统过压和短路保护
  • 准确的SRC_DMOS限流和超小压降
    • 低RON双USB电源开关
    • 可通过外部引脚设置调节SRC_DMOS限流
    • 集成电流检测
  • 温度调节和热关断
  • 双自主电池充电端口，具有便携式设备检测功能
    • 集成 Apple®2.4A、2.1A、1.0A检测
    • 集成Samsung®检测
    • 集成DCP检测
  • 性能稳定，适合汽车环境
    • 受保护的SRC_DMOS输出端提供电池短路和接地短路保护
    • 受保护的HVDP1、HVDM1、HVDP2和HVDM2输入端提供电池短路和PV短路保护
    • 经测试符合ISO 10605和IEC 61000-4-2 ESD标准
    • 20引脚(5.0mm x 3.5mm) FC2-QFN封装
    • 工作温度范围：–40°C至+125°C
    • 通过AEC-Q100认证

MAX20047为汽车级、低成本、小尺寸、双端口充电器IC，适用于车载充电应用。器件组合完全同步6A降压型buck转换器与内置高边和低边FET，能够采用3.5V至36V输入电压工作，提供5.2V输出电压。IC具有集成iPod®/iPhone® 1.0A和iPad® 2.1A专用充电模式。

通过带有可编程限流值和热折返保护控制的集成开关，器件可提供高达3A每端口充电电流，效率高达93%。buck转换器开关频率可在0.4MHz至2.2MHz范围内编程。HVBUS输出端的对地短路保护和过流保护可有效保护内部BUS电源，使其不受过流故障的影响。MAX20047提供高达+18V的电池短路保护，也可订购扩频操作，有效降低EMI。

iPod、iPhone和iPad是Apple Inc的注册商标。



应用

  • 汽车点烟器适配器
  • 线性充电器电源
  • USB专用充电端口(DCP)
MAX20047
双路、3A USB DCP充电器

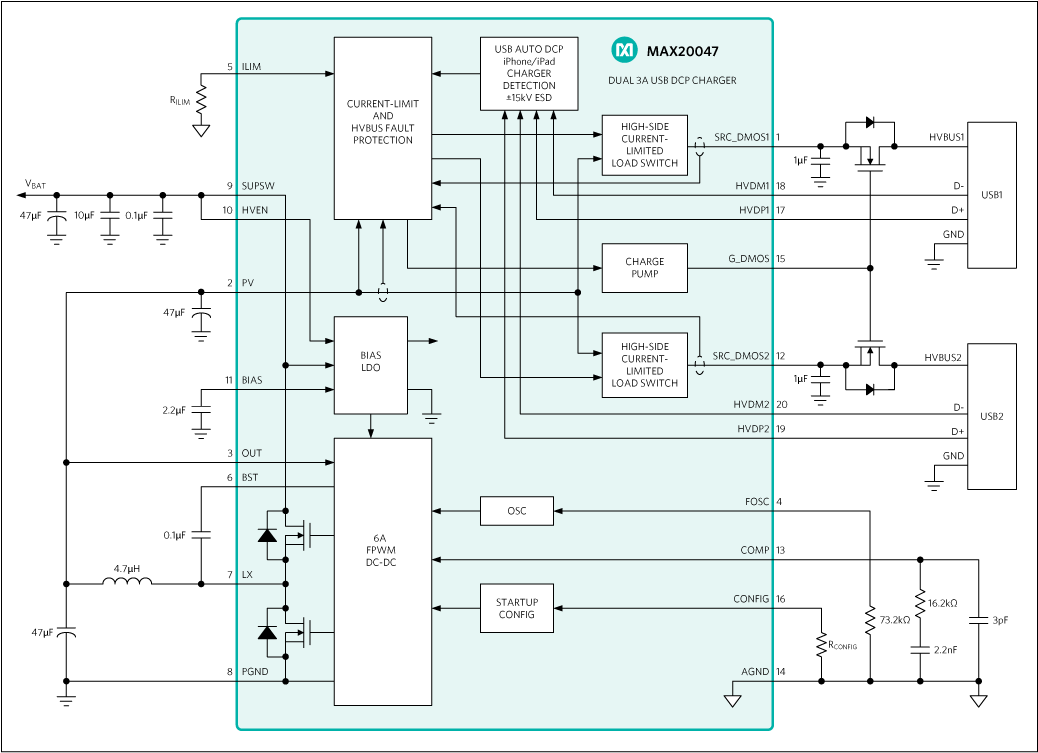

MAX20047: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX20047EVKIT

MAX20047 评估板

立即购买 更多内容

特性和优点

  • 可配置充电检测模式
    • USB-IF BC 1.2专用充电端口(DCP)
    • Apple® 2.4A、2.1A、1.0A和Samsung®匹配电阻
  • 集成、高效、DC-DC转换器(440kHz至2.2MHz)
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20047评估板(EV kit)演示MAX20047 IC，器件采用集成和小型封装。

评估板配置为400kHz工作频率，每个端口的限流值为3A (最小值)。提供两个Type A插口，可用于演示充电器仿真能力。

应用

  • 汽车点烟器适配器
  • 线性充电器电源
  • USB专用充电端口(DCP)
MAX20047EVKIT
MAX20047 评估板
