概览

优势和特点

  • 0.4V至3.4V动态可调输出(MAX1820)
  • 1.25V至5.5V可编程输出(MAX1821)
  • 可同步至13MHz的外部时钟(MAX1820X)
  • 可同步至19.8MHz的外部时钟(MAX1820Y)
  • 无外同步,1MHz内部振荡器(MAX1820Z)
  • 低静态电流
    • 跳频模式下180µA (典型值)
    • 关断模式下0.1µA (典型值)
  • 不需要外部肖特基二极管
  • 保证600mA输出电流
  • 0%至100%占空比范围
  • 600mA负载(包括外部电感的RDC)时压差仅150mV
  • µMAX或UCSP封装

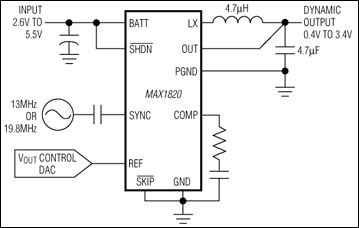

产品详情

MAX1820/MAX1821低压差、脉宽调制(PWM) DC-DC buck转换器专为WCDMA蜂窝电话功率放大器(PA)供电设计,当然,它也可以用于其它需要优先考虑高效率的应用。供电电压范围2.6V至5.5V,保证输出电流达600mA,1MHz PWM开关频率允许采用小尺寸外部元件,跳频模式使轻载静态电流降低至180µA。

MAX1820可以动态控制,提供0.4V至3.4V的输出电压范围。在电压和电流的满量程范围内,该电路的设计能够保证在<30µs内建立输出电压。MAX1821通过外部电阻设置输出电压,提供1.25V至5.5V固定输出电压范围。

MAX1820/MAX1821具有一个低导通电阻的内部MOSFET开关和同步整流器,大大提高了转换效率、减少了外部元件数;100%占空比在600mA负载下(包括外部电感电阻在内)允许压差仅有150mV。该器件采用10引脚µMAX®封装和3 x 4片芯级(UCSP™)封装。

应用

  • 数码相机
  • 手持式仪表(PDA、掌上电脑)
  • 微处理器核电源
  • PCMCIA和网卡
  • PDA、掌上电脑与笔记本电脑
  • WCDMA蜂窝电话功率放大器

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
