MAX17409

单相Quick-PWM GPU控制器

单相降压型控制器

Viewing:

概述

单相Quick-PWM控制器
在整个输入电压、负载、工作温度范围内保持±6mV V_OUT精度
6位图形DAC (12.5mV LSB)
可调增益有源电压定位
精确的电压下降检测门限和电流门限
远端输出和地回路检测
2V缓冲基准输出提供偏移量调节
电源就绪窗比较器
温度比较器
驱动大功率同步整流FET
2V至26V电源输入范围
可调节开关频率(最大值为600kHz)
输出过压和欠压保护
软启动和软关断
内置自举二极管

MAX17409为单相Quick-PWM™降压型VID电源控制器，用于高性能图形处理器供电。Quick-PWM控制技术可快速响应负载电流阶跃。有源电压定位降低了功耗以及对输出电容的要求，并可对钽电容、聚合物电容或陶瓷电容等大尺寸输出电容进行理想的电压定位补偿。

MAX17409提供两种不同类型的笔记本电脑处理器核供电方案：直接由电池降压或从+5V系统电源降压，产生核电压。一次转换方式下器件直接对高压电池组进行降压，可获得极高效率；二次转换方案(对+5V系统电源而非电池电压进行降压)能够工作在更高的开关频率，使系统具有尽可能小的物理尺寸。

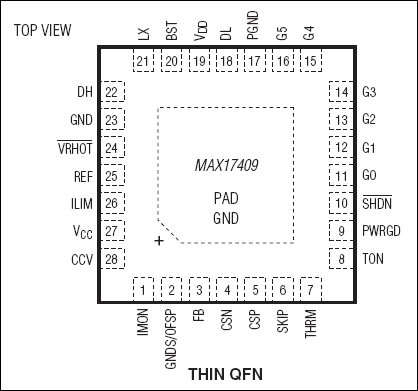

摆率控制支持VID码之间的受控转换。利用热敏电阻温度传感器提供可编程的热保护。MAX17409采用28引脚、4mm x 4mm TQFN封装。

应用

2至4节Li+电池至处理器核电源转换器
图形处理器核(GPU)电源
笔记本/台式机/服务器
电压定位降压型转换器

参考资料

数据手册 1

MAX17409: 1-Phase Quick-PWM GPU Controller Data Sheet (Rev.0) 05/23/2009

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX17409评估板

立即购买更多内容

特性和优点

单相、快速响应Quick-PWM™
增益可调的有源电压定位—独立于直流电源和瞬变控制
高速、高精度和高效率特性
只需少数大尺寸输出电容
7V至24V输入电压范围
0.3375V至1.1250V输出电压范围(6位DAC)
可输出14A负载电流
300kHz开关频率
电源就绪(PWRGD)指示
热故障(/VRHOT)输出
输出过压、欠压故障保护
28引脚薄型QFN封装(4mm x 4mm)
完全安装并经过测试

产品详情

MAX17409评估板(EV kit)用于演示大功率、可动态调节的单相NVIDIA®图形处理器供电电路。这款DC-DC转换器能够对较高的电池电压和/或5V系统电源电压进行降压转换，产生精确的低压CPU核电源。MAX17409评估板符合NVIDIA的瞬态电压要求，具有电源就绪指示信号、电压调节器热监测(/VRHOT)以及电源就绪输出(PWRGD)。MAX17409评估板具有增益可调的有源电压定位功能，降低了功耗以及对大体积输出电容的要求。一个内部运放提供DAC缓冲输出并精确控制所有输出电压瞬变的摆率，包括VID码之间的转换、启动和关断。精确的摆率控制可“及时”响应新的DAC设置，使电池浪涌电流降至最低。

MAX17409提供欠压故障、过压故障以及热过载保护功能。器件还包含电压调节器的电源电压就绪输出(PWRGD)。

完全安装并经过测试的PCB能够从7V至24V电池输入产生0.3375V至1.1250V数字可调输出(6位板载DAC)。每相控制器可提供高达14A的输出电流。该评估板工作在300kHz开关频率，具有优异的电源和负载瞬态响应特性。

应用

2至4节Li+电池至处理器核电源转换器
图形处理器核(GPU)电源
笔记本/台式机/服务器
电压定位降压型转换器
