MAX17263

ModelGauge m5 EZ单节/多节电池电量计,集成LED控制

更多 showmore-icon

业界最小、独立式、单节/多节Li+电池电量计,集成LED驱动器和按键

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • ModelGauge m5 EZ
    • 无需电池特征分析,支持EZ模式
    • 可靠适应电池的特征变化
    • 消除接近空电压时的误差
    • 避免库伦计数器的漂移
    • 电流、温度和老化补偿
    • 不需要空、满或空闲状态信息
  • 监测单节或多节串联的电池组
  • 集成LED控制,支持按键控制
    • 驱动3至12颗LED,自动计数
  • 利用I2C命令定制LED控制模式
  • 高精度电流检测
    • 高边或低边检测选项
  • 较宽的检流电阻范围:1mΩ至1000mΩ
  • PCB金属线 + 温度补偿
  • 支持Li+及其变体,包括LiFePO4
  • 热敏电阻或1°C内部温度
  • 动态功率检测估算放电期间的电池容量
  • 剩余工作时间和充电时间估算
  • 预测理论负载下的剩余容量
  • 无需校准
  • 报警指示:电压、SOC、温度、电流和1% SOC电量变化
更多细节
show more Icon

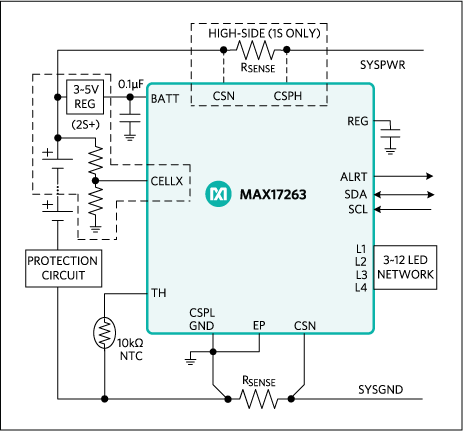

MAX17263为超低功耗电量计,采用Maxim ModelGauge™ m5 EZ算法。MAX17263利用外部电阻分压器监测单节电池或多节串联的电池组。IC驱动3至12颗自动计数LED,在按键被按下时指示电池电量状态,或者通过I2C命令指示其他系统状态。

ModelGauge m5 EZ不要求对电池进行特征分析,很容易实现电量计量,并简化主机软件介入。ModelGauge m5 EZ可靠算法具有较高容限,支持多种锂电池和应用。

该算法既有库仑计出色的短期高精度、高线性度,又具有电压监测电量计出色的长期稳定性,而温度补偿还提供业内领先的计量精度。IC在较宽的工作条件下自动补偿电池老化、温度和放电率变化,并以百分比(%)提供精确的电量状态(SOC)指示,以毫安时(mAh)提供剩余容量指示。当电池达到接近空电量的临界区域时,算法激活特殊的误差修正,消除误差。IC精确估算剩余工作时间和充电时的满充时间,提供三种报告电池寿命的方法:容量降低、电池电阻变大和充电次数增加。

IC可精确测量电流、电压和温度。使用内部温度传感器或外部热敏电阻测量电池组的温度。通过2线(I2C)接口访问数据和控制寄存器。IC采用3mm x 3mm、14引脚TDFN封装。

设计资源:选择合适的电池电量计帮助产品实现最快上市和最长使用时间 ›


观看视频 ›



应用

  • 备用电池
  • 无人机
  • 电动自行车
  • 照明灯和手电筒
  • 住宅及楼宇自动化、传感器
  • 医疗设备
  • 电动工具
  • 玩具
  • 无线扬声器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17263LETD+
  • HTML
  • HTML
MAX17263LETD+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 21, 2019

- 1917

WAFER FAB

MAX17263LETD+

量产

MAX17263LETD+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 21, 2019

- 1917

arrow down

WAFER FAB

MAX17263LETD+

量产

MAX17263LETD+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX17263GEVKIT

MAX17263评估板

zoom

MAX17263GEVKIT

MAX17263评估板

MAX17263评估板

特性和优点

  • ModelGauge m5算法
  • 监测单节或多节电池组
  • 板载LED
  • 热敏电阻测量网络
  • 可选PCB布线检流电阻
  • Windows 7或更高版本兼容软件
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX17263G评估板(EV kit)为完全装配并经过测试的表贴PCB,用于评估独立式ModelGauge™ m5主机侧的电量计IC,IC适用于手持和便携设备中的锂离子(Li+)电池。

MAX17263G评估板包括Maxim DS91230+ USB接口、IC评估电路板和RJ-11连接电缆。提供配合评估板使用的Windows®图形用户界面(GUI)软件,可以从Maxim网站下载: www.maximintegrated.com/products/MAX17263(设计资源标签页)。评估板GUI软件要求Windows 7或更高版本的Windows操作系统。

应用

  • 备用电池
  • 无人机
  • 电动自行车
  • 照明灯和手电筒
  • 住宅及楼宇自动化、传感器
  • 医疗设备
  • 电动工具
  • 玩具
  • 无线扬声器
