MAX17260

5.1μA、ModelGauge m5 EZ单节电池电量计,提供高边电流检测选项

更多 showmore-icon

业界IQ最低的电量计,采用ModelGauge m5 EZ算法,无需电池特征分析

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • ModelGauge m5 EZ
    • 无需特征分析即可实现电量计量的EZ模式
    • 可靠适应电池的特征变化
    • 消除接近空电压时的误差
    • 避免库伦计数器的漂移
    • 老化、电流和温度补偿
    • 不需要空、满或空闲状态信息
  • 5.1μA低工作电流
  • 高精度电流检测
    • 高边或低边检流选项
  • 支持较宽的检流电阻范围1mΩ至1000mΩ
  • 带温度补偿的引线检测
  • 支持Li+及其变体,包括LiFePO4
  • 热敏电阻或1°C精度的内部测温
  • 动态功率检测估算放电期间的容量
  • 剩余工作时间和充电时间估算
  • 预测理论负载下的剩余容量
  • 无需校准
  • 报警指示:电压、SOC、温度、电流和1% SOC电量变化
更多细节
show more Icon

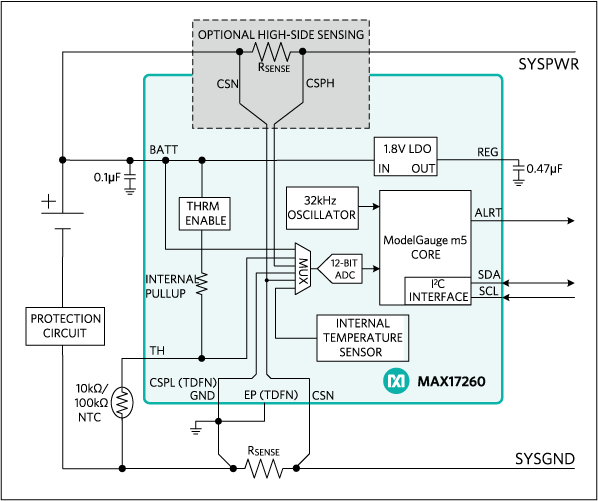

MAX17260为超低功耗电量计IC,采用Maxim ModelGauge™ m5算法。IC监测单节电池,支持高边和低边电流检测。

ModelGauge m5 EZ算法不要求对电池进行特征分析,很容易实现电量计量,并简化主机软件。算法具有较高容限,支持多种锂电池和应用,既包含了库仑计出色的短期高精度、高线性度特性,又具有电压检测技术出色的长期稳定性,而温度补偿使得器件提供业内领先的计量精度。IC在较宽的工作条件下自动补偿电池老化、温度和放电率,并以百分比(%)提供精确的电量状态(SOC),以毫安时(mAh)提供剩余容量。当电池达到接近空电量的临界区域时,算法激活特殊的误差修正,进一步消除误差。IC精确估算剩余工作时间和电池充满需要的时间,提供三种报告电池寿命的方法:容量降低、电池电阻变大和充电次数增加。

IC可精确测量电流、电压和温度。使用内部温度传感器或外部热敏电阻测量电池包温度。通过2线(I2C)接口访问数据和控制寄存器。IC采用微小、无铅、0.4mm焊球间距、1.5mm x 1.5mm的9引脚WLP封装,以及3mm x 3mm、14引脚TDFN封装。

应用

  • 可穿戴、智能手表
  • 平板电脑、二合一笔记本电脑
  • 蓝牙耳机
  • 健康和健身监测仪
  • 数码相机、视频和运动摄像机
  • 医疗设备
  • 手持式计算机和终端设备
  • 无线扬声器
  • 住宅及楼宇自动化、传感器
  • 便携式游戏机
  • 玩具

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17260BEWL+
  • HTML
  • HTML
MAX17260BEWL+T
  • HTML
  • HTML
MAX17260SETD+
  • HTML
  • HTML
MAX17260SETD+T
  • HTML
  • HTML
MAX17260SEWL+
  • HTML
  • HTML
MAX17260SEWL+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 21, 2019

- 1917

WAFER FAB

MAX17260BEWL+T

量产

MAX17260SETD+

量产

MAX17260SETD+T

量产

MAX17260SEWL+

量产

2月 15, 2022

- 2247

TEST

MAX17260SEWL+

量产

MAX17260SEWL+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 21, 2019

- 1917

arrow down

WAFER FAB

MAX17260BEWL+T

量产

MAX17260SETD+

量产

MAX17260SETD+T

量产

MAX17260SEWL+

量产

2月 15, 2022

- 2247

arrow down

TEST

MAX17260SEWL+

量产

MAX17260SEWL+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

MAX17260XEVKIT

MAX17260 评估板

zoom

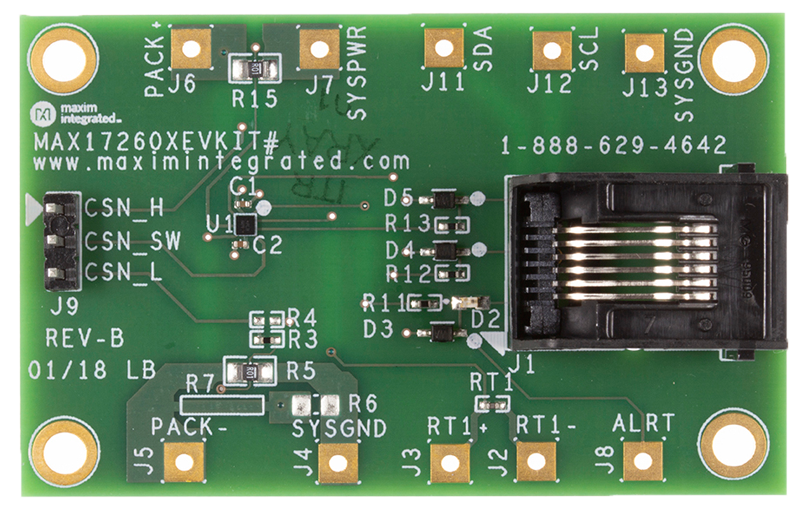

MAX17260XEVKIT

MAX17260 评估板

MAX17260 评估板

特性和优点

  • ModelGauge m5算法
  • 监测单节以上的电池组
  • 电池组输入电压范围为+2.3V至+4.9V
  • 热敏电阻测量网络
  • 可选板载PCB走线检测电阻
  • Windows 7或更高版本兼容软件
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX17260G/MAX17260X评估板(EV kit)是完整装配并经过测试的表贴PCB板,用于评估独立ModelGauge™ m5主机侧的电量计IC,IC适用于手持式和便携式设备中的锂离子(Li+)电池。

MAX17260G/MAX17260X评估板包括Maxim DS91230+ USB接口、IC评估电路板和RJ-11连接电缆。提供配合评估板使用的Windows®图形用户界面(GUI)软件,可以从Maxim网站下载: www.maximintegrated.com/en/products/power/battery-management/MAX17260.html (设计资源标签页)。评估板GUI软件要求Windows 7或更高版本的Windows操作系统。

应用

  • 蓝牙耳机
  • 数码相机、视频和运动摄像机
  • 手持式计算机与终端设备
  • 健康管理检测仪
  • 住宅及楼宇自动化、传感器
  • 医疗设备
  • 便携式游戏机
  • 平板电脑、二合一笔记本电脑
  • 玩具
  • 可穿戴、智能手表
  • 无线扬声器
reference details image

MAX17260GEVKIT

MAX17260 评估板

zoom

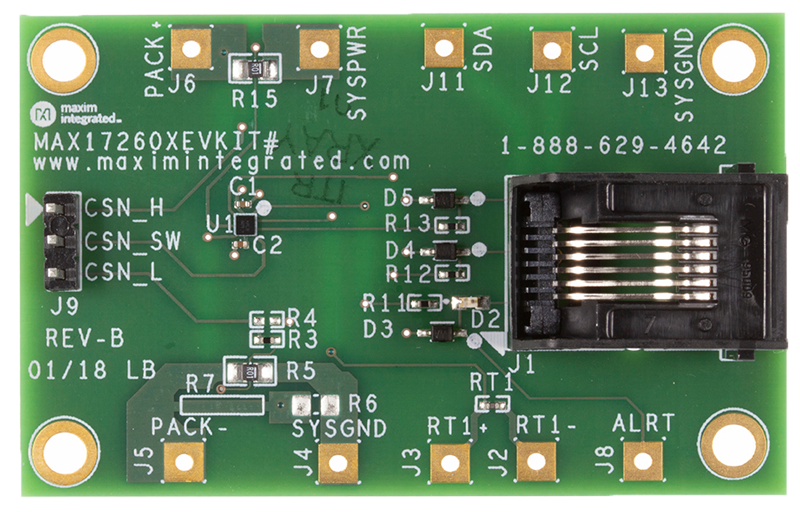

MAX17260GEVKIT

MAX17260 评估板

MAX17260 评估板

特性和优点

  • ModelGauge m5算法
  • 监测单节以上的电池组
  • 电池组输入电压范围为+2.3V至+4.9V
  • 热敏电阻测量网络
  • 可选板载PCB走线检测电阻
  • Windows 7或更高版本兼容软件
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX17260G/MAX17260X评估板(EV kit)是完整装配并经过测试的表贴PCB板,用于评估独立ModelGauge™ m5主机侧的电量计IC,IC适用于手持式和便携式设备中的锂离子(Li+)电池。

MAX17260G/MAX17260X评估板包括Maxim DS91230+ USB接口、IC评估电路板和RJ-11连接电缆。提供配合评估板使用的Windows®图形用户界面(GUI)软件,可以从Maxim网站下载: www.maximintegrated.com/en/products/power/battery-management/MAX17260.html (设计资源标签页)。评估板GUI软件要求Windows 7或更高版本的Windows操作系统。

应用

  • 蓝牙耳机
  • 数码相机、视频和运动摄像机
  • 手持式计算机与终端设备
  • 健康管理检测仪
  • 住宅及楼宇自动化、传感器
  • 医疗设备
  • 便携式游戏机
  • 平板电脑、二合一笔记本电脑
  • 玩具
  • 可穿戴、智能手表
  • 无线扬声器
参考电路

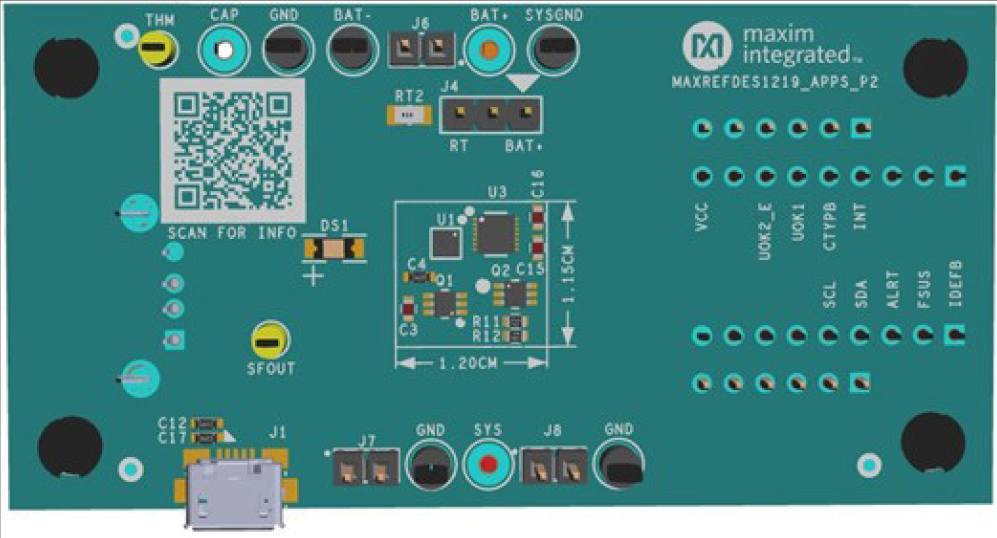

参考电路 1
