MAX8971

尺寸最小的1.55A单节Li+电池DC-DC充电器

更多 showmore-icon

高效(90%~92%)、开关架构充电器

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.3)

PDF

8月 22, 2012 ellipse 中文

MAX8971: 尺寸最小的1.55A单节Li+电池DC-DC充电器 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 2.00M
Documentation 查看所有文档
产品模型 6
特性
  • 开关模式充电器
    • 高效率
    • 低热量
    • 快速充电
  • 尺寸小，设计简单
  • 高精度
    • 高达±5%的电流精度和0.5%的电压精度
  • 安全
    • JEITA电池温度监测
    • 过压/欠压保护，安全定时器，温度调节
    • 方便连接USB
  • 灵活
    • 可编程电压/电流
    • 通过I²C控制充电状态/中断
    • 自动输入限流
  • I²C接口
    • 输入电流限制(100mA至1500mA)
    • 快速充电/终止电流(250mA至1550mA)
    • 充电电压(4.1V、4.15V、4.2V、4.35V)
    • 终止使能
  • +22V最大输入额定电压
  • 最大输入工作电压高达7.5V
  • 5V USB/安全输出LDO用于USB PHY
  • 2.3A GSM RF测试模式(工厂测试)
  • 充电电流至电压转换(VICHG)，用于基带ADC
  • 电池反接保护
  • 输入/输出过压保护
  • 中断状态输出
更多细节
show more Icon

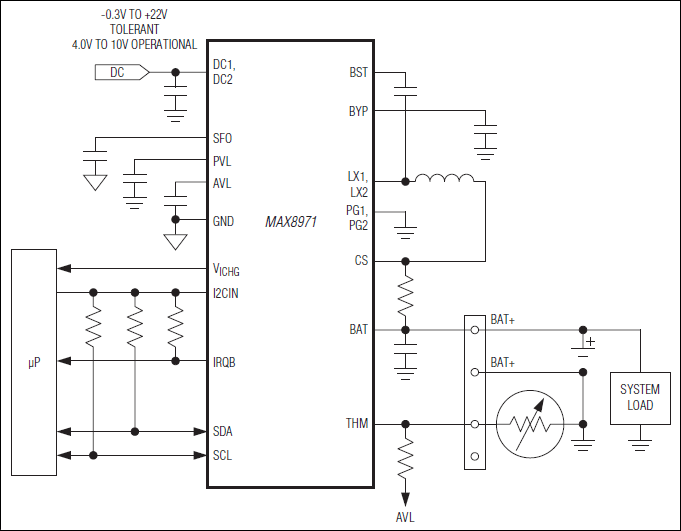

MAX8971是结构紧凑的高频、高效、开关模式单节锂离子(Li+)电池充电器。器件可向电池提供1.55A的充电电流，输入电压可达7.5V，并可承受高达22V的瞬态电压。工作在4MHz开关频率的充电器非常适合小尺寸便携设备，诸如耳机、超级便携媒体播放器。器件大大减少了外部元件的尺寸和发热。

电池保护功能包括：低压预警、充电故障定时器、管芯温度和电池温度监测。电池温度监控器通过调整充电电流和终止电压确保可充电锂离子电池的安全。

IC可接受通用直流输入或USB输入，器件具有可编程自动输入限流功能，以保护上游充电电源，如USB。

通过I²C接口可方便调节充电参数，充电终止条件取决于用户选择的最小电流。带复位控制的定时器用作I²C接口的安全备份，充电状态可通过中断引脚通知应用处理器。

IC采用节省空间的20焊球、2.18mm x 1.62mm WLP封装。

应用

  • null
  • 蓝牙耳机
  • 耳戴式设备
  • 便携式设备
  • 智能电话
  • USB充电
  • 可穿戴设备
Show More Arrow image
file 查看数据手册 (Rev.3)
Documentation 查看所有文档
产品模型 6
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX8971

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/24/2022
英文

MAX8971: Industry's Smallest 1.55A 1-Cell Li+ DC-DC Charger Data Sheet (Rev.3)

打开PDF文件

redirect
2.00M
download

下载 PDF

PDF Vector

PDF

更新 08/22/2012
中文

MAX8971: 尺寸最小的1.55A单节Li+电池DC-DC充电器 Data Sheet (Rev.0)

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX8971 Reliability Data redirect icon

25.46K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX8971BEWP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX8971BEWP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX8971EWP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX8971EWP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX8971GEWP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX8971GEWP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 2

MAX8971EVMINIQU

MAX8971评估系统

zoom

MAX8971EVMINIQU

MAX8971评估系统

download icon

下载

 print icon

打印
MAX8971EVMINIQU
MAX8971评估系统

特性和优点

  • DC-DC转换器输入电流限制
    • 100mA至1500mA充电调整范围(评估板标准配置：500mA)
  • 250mA至1550mA电池充电电流限制调整范围(评估板标准配置：500mA)
  • 50mA至200mA充电完成门限调整范围
  • 电池稳压调整范围：4.1V、4.15V、4.2V、4.35V
  • 快充和浮充定时器调整范围
  • 高效、4MHz开关频率、Li+电池充电器
  • I²C串口，带有IRQB指示器
  • 可选择充电源连接器
    • 2.1mm圆头或Micro-USB
  • 经过验证的PCB布局
  • 完全组装并经过测试
立即购买 更多内容

产品详情

MAX8971评估系统(EV system)包括MAX8971评估板(EV kit)和带有扩展板命令模块的Maxim CMAXQUSB或MINIQUSB。
评估板用于演示带有I²C功能的1.55A、1节锂离子(Li+) DC-DC充电器IC。评估板从DC输入(AC适配器)或100mA/500mA USB电源输入，为单节Li+电池充电；并由DC输入、USB输入或电池为系统供电。可独立调节电池充电电流和输入电流限制。充电电流和输入电流限制可以设置在最高1500mA，支持USB挂起模式。
评估板标准版本已安装MAX8971EWP+。MINIQUSB接口板用于连接评估板和PC的USB接口，进行通信。随扩展板提供的Windows® 2000、Windows XP®、Windows Vista®以及Windows 7兼容软件允许IBM兼容PC使用USB端口模拟I²C 2线接口。该程序为菜单驱动，提供带控制按钮的图形用户界面(GUI)。

应用

  • 数码相机
  • GPS, PDA
  • 耳机和媒体播放器
  • 智能电话
  • USB充电

MAX8971EVKIT

MAX8971评估系统

zoom

MAX8971EVKIT

MAX8971评估系统

download icon

下载

 print icon

打印
MAX8971EVKIT
MAX8971评估系统

特性和优点

  • DC-DC转换器输入电流限制
    • 100mA至1500mA充电调整范围(评估板标准配置：500mA)
  • 250mA至1550mA电池充电电流限制调整范围(评估板标准配置：500mA)
  • 50mA至200mA充电完成门限调整范围
  • 电池稳压调整范围：4.1V、4.15V、4.2V、4.35V
  • 快充和浮充定时器调整范围
  • 高效、4MHz开关频率、Li+电池充电器
  • I²C串口，带有IRQB指示器
  • 可选择充电源连接器
    • 2.1mm圆头或Micro-USB
  • 经过验证的PCB布局
  • 完全组装并经过测试
立即购买 更多内容

产品详情

MAX8971评估系统(EV system)包括MAX8971评估板(EV kit)和带有扩展板命令模块的Maxim CMAXQUSB或MINIQUSB。
评估板用于演示带有I²C功能的1.55A、1节锂离子(Li+) DC-DC充电器IC。评估板从DC输入(AC适配器)或100mA/500mA USB电源输入，为单节Li+电池充电；并由DC输入、USB输入或电池为系统供电。可独立调节电池充电电流和输入电流限制。充电电流和输入电流限制可以设置在最高1500mA，支持USB挂起模式。
评估板标准版本已安装MAX8971EWP+。MINIQUSB接口板用于连接评估板和PC的USB接口，进行通信。随扩展板提供的Windows® 2000、Windows XP®、Windows Vista®以及Windows 7兼容软件允许IBM兼容PC使用USB端口模拟I²C 2线接口。该程序为菜单驱动，提供带控制按钮的图形用户界面(GUI)。

应用

  • 数码相机
  • GPS, PDA
  • 耳机和媒体播放器
  • 智能电话
  • USB充电
