概览

优势和特点

  • ModelGauge m5算法
    • 消除接近空电压时的误差
    • 避免科伦计数器的漂移
    • 电流、温度和老化补偿
    • 不需要空、满或空闲状态
    • EZ性能无需进行特征分析(见ModelGauge m5 EZ性能部分)
    • Cycle+老化预测功能,检测使用寿命
  • 非易失存储器,用于独立操作
    • 学习参数和历史记录
    • 提供多达75个字的用户数据
  • 精确的测量系统
    • 无需校准
  • 剩余工作时间和充电时间估算
  • 温度测量
    • 管芯温度
    • 多达两个外部热敏电阻
  • 多节串联电池组操作
  • 低的静态电流
    • MAX172x1:工作模式下耗流为18µA,深度休眠时为9µA
    • MAX172x5:工作模式下耗流为25µA,深度休眠时为12µA
  • 报警指示:电压、SOC、温度、电流和1% SOC电量变化
  • 高速过流比较器
  • 预测理论负载下的剩余容量
  • SHA-256安全认证
  • Maxim 1-Wire或2-Wire (I²C)接口
  • SBS 1.1兼容寄存器组

产品详情

MAX1720x/MAX1721x为超低功耗、独立式电量计IC,采用Maxim ModelGaugeTM m5算法,无需主机进行配置。该特性使MAX1720x/MAX1721x成为优异的电池组侧电量计。MAX17201/MAX17211监测单节电池。MAX17205/MAX17215监测和平衡2节或3节电池组,或者监测多节串联电池组。

为防止假冒电池,IC集成SHA-256认证及160位密钥。每片IC具有唯一的64位ID。

Maxim ModelGauge m5算法既有库仑计出色的短期高精度、高线性度特性,又具有电压电量计出色的长期稳定性,而温度补偿还提供业内领先的计量精度。IC在较宽的工作条件下自动补偿老化、温度和放电率并以毫安时(mAh)或百分比(%)提供精确的电量状态(SOC)。当电池达到接近空电量的临界区域是,ModelGauge m5算法激活特殊的误差修正方法,消除误差。IC精确估算剩余工作时间、充满时间、Cycle+TM老化预测,以及三种报告电池寿命的方法:容量降低、电池电阻增大和充电次数。

IC提供精确的电流、电压和温度测量。利用内部温度测量,以及辅助输入支持比例测量,采用外部热敏电阻测量电池组的温度。通过Maxim 1-Wire® (MAX17211/MAX17215)或2线I2C (MAX17201/MAX17205)接口访问数据和控制寄存器。IC采用无铅、3mm x 3mm、14引脚、TDFN封装, 及1.6mm × 2.4mm、15焊球WLP封装。

应用

  • 数码相机与摄像机
  • 电子书
  • 手持式计算机与终端设备
  • 手持式无线装置
  • 便携式游戏机
  • 便携式医疗设备
  • 智能手机和平板电脑

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

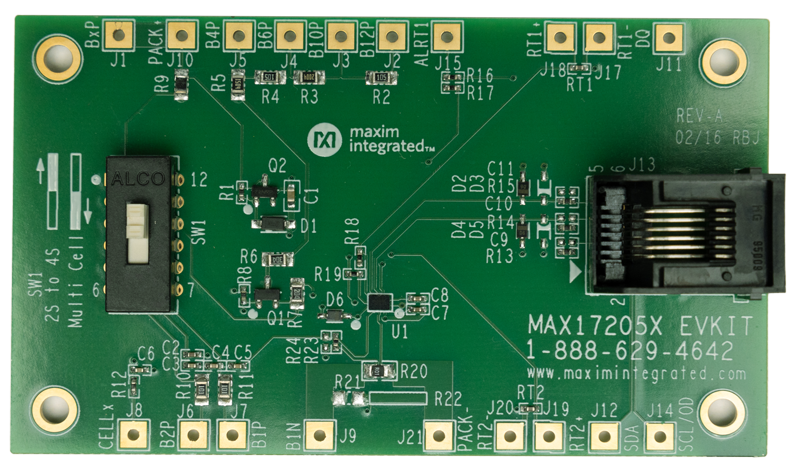

评估套件 (8)
