概览
优势和特点
- 精密的电压、温度和电流测量系统
- 通过库仑计、放电速率、温度和电池特性估算剩余容量
- 学习过程中估算电池老化特性
- 采用低成本检测电阻
- 可校准增益和温度系数
- Li+安全电路—过压、欠压、过流、短路保护
- 可编程过压和过流安全门限
- 采用SHA-1算法和64位密钥进行认证
- 32字节参数EEPROM
- 16字节用户EEPROM
- 具有64位唯一ID的Dallas 1-Wire总线
- 纤小、无铅、14引脚TDFN封装便于集成在使用棱型电池包中

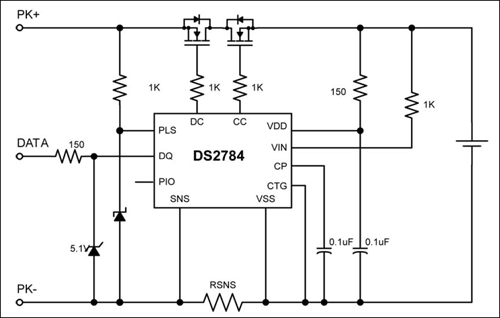

产品详情
DS2784采用2.5V至4.6V电源工作，可集成在单节锂离子(Li+)或Li+聚合物电池的电池包中。剩余容量以mAh以及百分数给出。内建的Li+保护功能以及基于SHA-1的质询-响应认证可确保安全工作。
器件通过精密测量电压、温度和电流，结合电池特性和应用参数一起估算容量。可用容量寄存器给出在当前温度和放电率下电量的保守估算值。
除了用于电池补偿和应用参数的非易失性(NV)存储器外，器件还提供16字节EEPROM存储器专用于保存主机系统和/或电池包制造商信息。这可简化电池批次和日期跟踪，或用于系统或电池使用状态的NV保存。
1-Wire®接口提供16kbps或143kbps的串行通信，用于访问数据寄存器、控制寄存器和用户存储器。此外，在基于散列的信息认证码(HMAC)验证协议中，1-Wire通信可采用SHA-1作为散列算法的质询-响应包认证。
应用
- 数码相机、视频和运动摄像机
- 手持式计算机与终端设备
- 手持式无线装置
- 健康管理检测仪
- 住宅及楼宇自动化、传感器
- 医疗设备
- 电动工具
- null
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
DS2784 Reliability Data1/12/2023
-
充电器反接时，DS2784高边nFET保护器的保护电路8/4/2008
-
为DS2784独立式电量计添加热保护功能7/28/2008
-
DS278x系列电量计中的RSGAIN校准1/25/2008
-
理解DS2784的欠压保护延时(tUVD)10/19/2007
-
Tutorial: Improve Sensor Performance and SNR in Pulse Oximeter Designs6/21/2010
-
DS278x电量计电流失调寄存器(COB)的校准7/21/2008
-
如何在DS2784中存储电量计参数10/16/2007
