MAX17106
升压型调节器和带有温度补偿的高压升压转换器
MAX17106为笔记本电脑LCD提供集成度最高的解决方案
概述
- 2.4V至3.6V VDDS输入电压范围
- 0.2mA VDDS静态电流
- 5mA VIN静态电流(开关)
- 3mA AVDD静态电流(对于运算放大器)
- 1.2MHz电流模式升压调节器
- 基于VON温度补偿的升压调节器
- 内置300mA低压差(LDO)线性稳压器
- 满摆幅高速运算放大器
- 带扫描逻辑的高压驱动器
- 可编程的VCOM校准器
- 2Kb EEPROM EDID存储器
- 16Kb EEPROM定时控制存储器
- 热过载保护
- 56引脚、7mm x 7mm薄型QFN封装

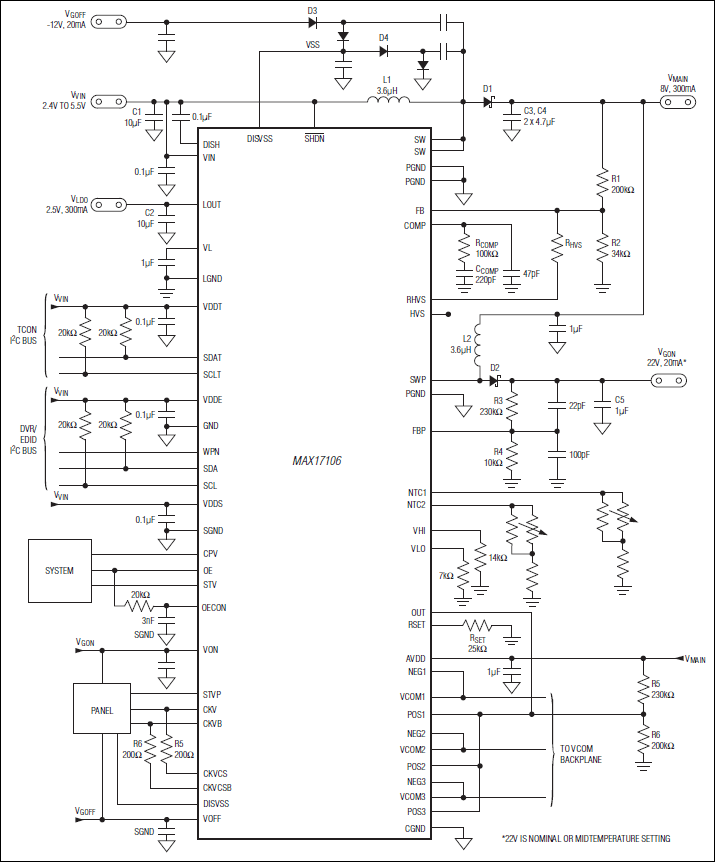

MAX17106优化用于薄膜晶体管(TFT)液晶显示器(LCD)应用。该器件包括用于源极驱动电源的内置开关的高性能18V升压调节器、用于TFT栅极导通电源(VON)的带有温度补偿的38V升压调节器、为逻辑电路供电的300mA低压差2.5V内部线性稳压器、三个高速运算放大器、一个带非易失存储器的数字可调VCOM校准器、两个带独立I²C接口的电可擦除可编程只读存储器(EEPROM)模块(2Kb扩展显示识别数据(EDID)存储器和16Kb定时控制存储器)以及一个高压电平转换扫描驱动器。
主DC-DC升压转换器为面板源极驱动器IC提供稳定的电源电压。该转换器是1.2MHz电流模式升压调节器，内置一个20V n沟道功率MOSFET。高开关频率允许使用极小的电感和陶瓷电容。电流模式控制架构可以为脉冲负载提供快速瞬态响应。升压转换器具有数字软启动和逐周期限流功能。
VON升压调节器采用简单的最小关断时间、跳脉冲架构，峰值电流门限可变。输出电压根据NTC引脚电压(温度读数)和VHI、VLO引脚电流源设置的两个电压电平进行调节，更多信息请参考完整数据资料中的VON Positive Gate-Driver Step-Up Regulator部分。
MAX17106采用带裸焊盘的7mm x 7mm、56引脚、TQFN无铅封装，工作在-40°C至+85°C温度范围。
应用
- TFT LCD笔记本电脑显示器
