MAX17102
内置开关的boost调节器，带有扫描驱动器、运算放大器、LDO和VCOM校准器
集成PMIC，提供小尺寸、低成本的GIP LCD板方案
产品详情
- 2.5V至6V IN电源电压范围
- 1.2MHz电流模式升压调节器
- 快速瞬态响应
- 高精度基准电压(1.5%)
- 内置20V、3.5A、120mΩ MOSFET
- 高效率(> 85%)
- 可调节软启动
- 可调固定开关频率
- 大电流18V输出缓冲器
- 150mA (典型值)输出短路电流
- 45V/µs摆率
- -3dB带宽为20MHz
- 满摆幅输入和输出
- 高压扫描驱动器
- +35V至-10V输出
- 可编程VCOM校准器
- 7位可调节吸电流输出
- 串行接口
- 非易失调节存储器
- VCOM输出温度补偿
- 可编程的补偿斜率
- 可编程的失调
- 可编程的补偿起始点
- 热过载保护
- 48引脚、7mm x 7mm、薄型QFN封装

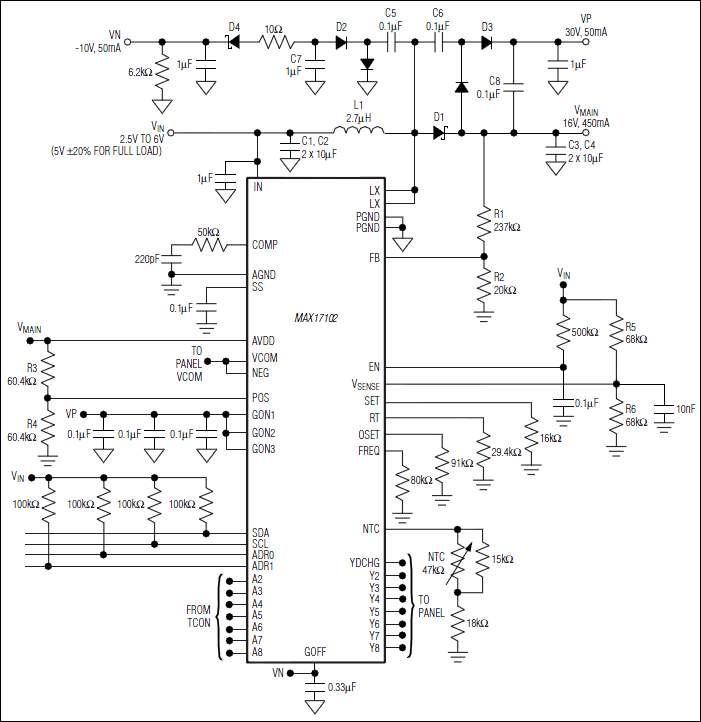

MAX17102包含一路带集成开关的高性能升压调节器、一个带专用放电通道的多通道高压电平转换扫描驱动器、一路用于VCOM的带有集成可编程VCOM校准器的运算放大器。VCOM校准器还具有温度补偿功能。VCOM输出可通过外部温度检测元件进行调节。该器件经过优化，可用于薄膜晶体管(TFT)液晶显示器(LCD)。
升压DC-DC转换器为面板源极驱动IC提供稳定的电源电压。该转换器为450kHz至1.2MHz频率可调、电流模式调节器，内置20V n沟道功率MOSFET。高开关频率允许使用超小型电感和陶瓷电容。电流模式控制结构能够对脉冲负载提供快速瞬态响应。该升压调节器具有可调节软启动和逐周期限流功能。
高压电平转换扫描驱动器用于驱动TFT面板的栅极，其八路输出的摆幅介于+35V和-10V之间，能够快速驱动容性负载。
运算放大器具有较大的输出短路电流(典型值为150mA)、高压摆率(45V/µs)、宽带(20MHz)以及满摆幅输入、输出，大大提高了应用灵活性。
可编程VCOM校准器通过串口调节VCOM的输出电平。非易失存储器用于保存所要求的VCOM电平。
MAX17102采用48引脚、7mm x 7mm、薄型QFN封装，最大高度0.8mm，非常适合超薄LCD面板。
应用
- LCD监视器面板表
