MAX17016

过期

单通道Quick-PWM降压型控制器，内置26V MOSFET

提供出色的瞬态响应和高精度直流输出，用于高压降压转换

数据手册 (Rev. 1) 产品选型表
Viewing:
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

概述

  • 具有快速瞬态响应的Quick-PWM控制架构
  • 6mΩ、26V低边MOSFET
  • 12mΩ、26V高边MOSFET
  • 支持任何类型的输出电容
    • 采用聚合物/钽电容时，无需补偿设计
    • 采用陶瓷输出电容时，需进行外部补偿实现稳定工作
  • 2V ±10mV精密基准
  • 动态可调节输出电压(0至0.9VIN)
    • 反馈输入电压范围为0至2V REFIN
    • 在整个输入电源和负载变化范围内，VOUT精度保持在0.5%
  • 26V最大额定输入电压
  • 可调节的谷电流限制保护
    • 采用NTC进行热补偿
    • 支持折返式限流
  • 开关频率可由电阻设置
  • 过压保护
  • 欠压保护/热保护
  • 电压软启动和软关断
  • 单调上电至预充输出
  • 电源就绪窗比较器
MAX17016
单通道Quick-PWM降压型控制器，内置26V MOSFET

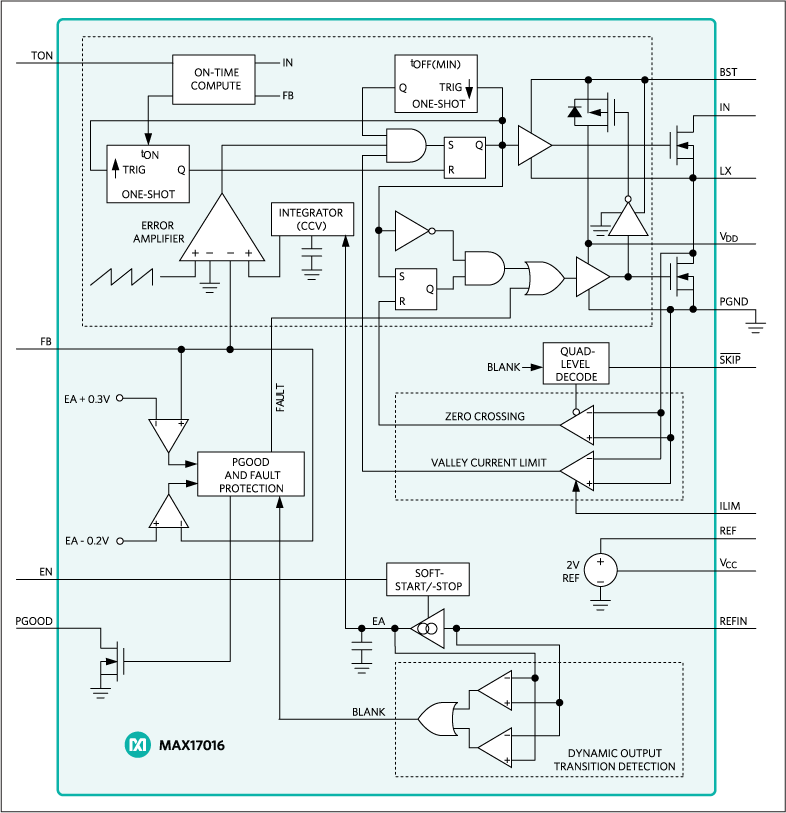

MAX17016: Block Diagram
