MAX17010

内置开关的boost调节器，集成高压电平转换器和运算放大器

集成了扫描驱动器的LCD显示器偏置IC，创建新的集成度及功能整合标准

Viewing:

概述

1.8V至5.5V输入电源电压范围
3mA SUP静态电流(开关状态)
1.2MHz电流模式升压稳压器
- 快速瞬态响应
- 高精度输出电压(1.0%)
- 内置20V、1.9A、200mΩ MOSFET
- 高效率(> 85%)
- 数字软启动
高速运算放大器
- 150mA输出电流
- 45V/µs压摆率
- 20MHz -3dB带宽
高压电平转换扫描驱动器
- 逻辑电平输入
- +30V至-10V输出摆幅
过热保护
40引脚5mm x 5mm，薄型QFN封装

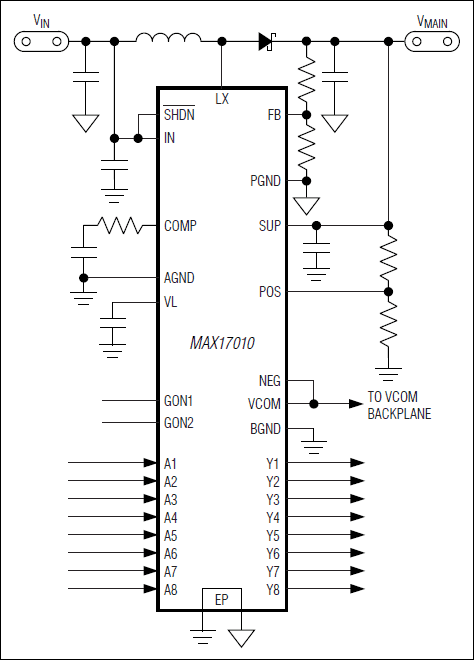

MAX17010包含高性能升压开关稳压器、高速运算放大器(op amp)和高压电平转换扫描驱动器。器件经过优化，适合于有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)应用。

升压型DC-DC转换器可为面板源极驱动IC提供稳定的电源。该转换器为1.2MHz电流模式调节器，集成20V n沟道MOSFET。高开关频率允许使用超小尺寸的电感和陶瓷电容。电流模式控制结构为脉冲型负载提供快速瞬态响应。升压转换器具有欠压锁定(UVLO)、软启动和内部电流限制功能。大电流运算放大器设计为驱动LCD背板(VCOM)。该放大器具有高输出电流(±150mA)、高压摆率(45V/µs)、高带宽(20MHz)及满摆幅输入和输出等特性。

高压电平转换扫描驱动器设计为配合行驱动器组装在屏玻璃上的面板工作。这8路输出的摆幅为+30V (最大)至-10V，可快速驱动容性负载。

MAX17010提供40引脚薄型QFN封装，最大厚度0.8mm，适合超薄LCD面板设计。芯片工作于-40°C至+85°C温度范围。
