MAX17009

用于AMD移动串行VID的双相、固定频率电源控制器

双相固定频率控制器,用于AMD的串行VID接口(SVI) CPU核供电

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 双输出、固定频率核电源控制器
  • 上电时可实现独立输出检测或组合输出检测
  • 为NB控制器提供基准缓冲输出
  • 在整个输入、负载和温度范围内保持±0.4%的VOUT精度
  • AMD SVI兼容串口
  • 7位片内DAC:0至+1.550V输出调节范围
  • 动态相位选择优化工作/休眠效率
  • 瞬态相位重复功能减小了输出电容
  • 真正的错相工作方式减小了输入电容
  • 集成自举开关
  • 可编程的交流和直流压降
  • 100kHz至1.2MHz可编程的开关频率
  • 精确的电流平衡及电流限制
  • 可调节的摆率控制
  • 电源就绪(PWRGD)和热故障(/VRHOT)输出
  • 系统电源就绪(PGD_IN)输入
  • 驱动大电流同步整流MOSFET
  • 4V至26V电池输入电压范围
  • 过压保护、欠压保护和热故障保护
  • 电源排序和定时
  • 软启动和软关断
  • 关断电流典型值小于1µA
MAX17009
用于AMD移动串行VID的双相、固定频率电源控制器

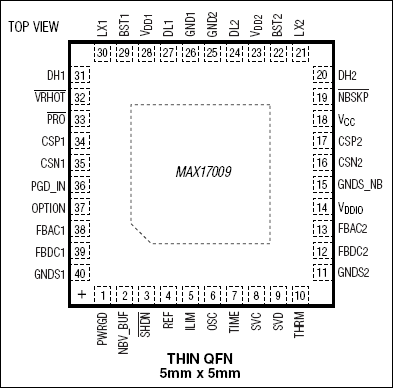

MAX17009:引脚配置
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

硬件生态系统

部分模型 产品周期 描述
产品 1
MAX17080 2/3相输出电源控制器,用于AMD移动串行VID供电
多个输出降压调节器 1
MAX17480 量产 2/3相输出电源控制器,用于AMD移动串行VID供电
外部电源开关降压控制器 1
MAX8792 量产 单通道Quick-PWM降压型控制器,具有动态REFIN
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

MAX17009EVKIT

MAX17009评估板

特性和优点

  • 双路输出、快速响应、固定频率交错工作
  • AMD移动SVI兼容串行接口
  • 上电时可独立或组合检测输出电压
  • 基准缓冲器输出
  • 动态选择相位优化有效工作模式/休眠模式的效率
  • 瞬态相位重叠降低对输出电容的需求
  • 增益可调的有源电压定位
  • 高速、高精度、高效
  • 只需少数大尺寸输出电容
  • 7V至24V输入电压范围
  • 0至1.550V输出电压范围(7位板载DAC)
  • 可支持36A负载电流(每相18A)
  • 精确的电流平衡和电流门限
  • 300kHz开关频率(每相)
  • 电源就绪(PWRGD)和热故障(/VRHOT)指示输出
  • 系统电源就绪输入(PGD_IN)
  • 输出过压和欠压故障保护
  • 40引脚薄型QFN封装(5mm x 5mm)
  • 完全安装并经过测试

产品详情

MAX17009评估板(EV Kit)用于演示大功率、动态可调的双相笔记本CPU电源应用电路,可以为AMD®移动串行VID接口(SVI) CPU内核供电。这款DC-DC转换器可以从高压电池和/或交流适配器进行降压转换,获得精准的低压CPU核电源。MAX17009评估板满足AMD移动SVI CPU的电压瞬变要求,提供电源就绪指示信号、电压调节温度监测(/VRHOT)以及电源就绪输出(PWRGD)。MAX17009评估板安装了MAX17009双相、以固定频率交错工作的降压转换器,配置为独立工作模式,并提供一路基准缓冲器。这款开关调节器(SMPS)为两个独立的CPU核供电,基准缓冲器输出(NBV_BUF)设置北桥(NB)稳压器的稳压值,以满足CPU核以及NB电源的整体要求。

输出电压通过2线串行接口动态调节,允许SMPS和NBV_BUF独立编程为不同电压。可编程摆率控制器支持开关调节器VID码之间的受控转换,基准缓冲器的摆率通过外部电容设置。

软启动可有效抑制浪涌电流,软关断可以使输出电压在降到零的过程中不会出现任何下冲(负压)。MAX17009评估板包括有源电压定位功能并可调节增益,有助于降低功耗和对大尺寸输出电容的需求。MAX17009包括欠压故障锁存输出、过压保护和过热保护。另外,还提供电压调节器的电源就绪(PWRGD)输出。

完全安装并经过测试的印刷电路板(PCB)能够从7V至24V电池输入产生0至1.550V数字可调的输出电压(7位板载DAC)。每相可提供18A电流,两相共提供36A的输出电流。评估板工作在300kHz开关频率(每相),提供优异的电源和负载瞬态响应特性。评估板还带有Windows® 2000/XP兼容软件,为演示MAX17009的功能提供简捷的图形用户界面(GUI)。

应用

  • 移动AMD SVI核供电
  • 多相CPU核电源
  • 笔记本电脑/台式计算机
  • 电压定位,降压型转换器

MAX17009EVKIT
MAX17009评估板
