MAX17003A

高效率、四路输出、主电源控制器，用于笔记本电脑

经过优化的错相、固定频率工作方式，在最低输入电压至26V最高输入电压范围内可保持最小输入纹波电流

Viewing:

概述

固定频率、电流模式控制
优化的40/60交错工作
内部BST开关
内部5V、100mA线性稳压器
辅助线性稳压驱动器(12V或可调整为低至1V)
Dual Mode™反馈—3.3V/5V固定或可调输出电压
200kHz/300kHz/500kHz开关频率
欠压和热故障保护
过压故障保护(MAX17003 A)
输入范围：6V至26V
2V ±0.75%基准输出
独立的使能输入和电源就绪输出
软启动和软关断(电压线性上升/下降)
关断电流：8µA (典型值)

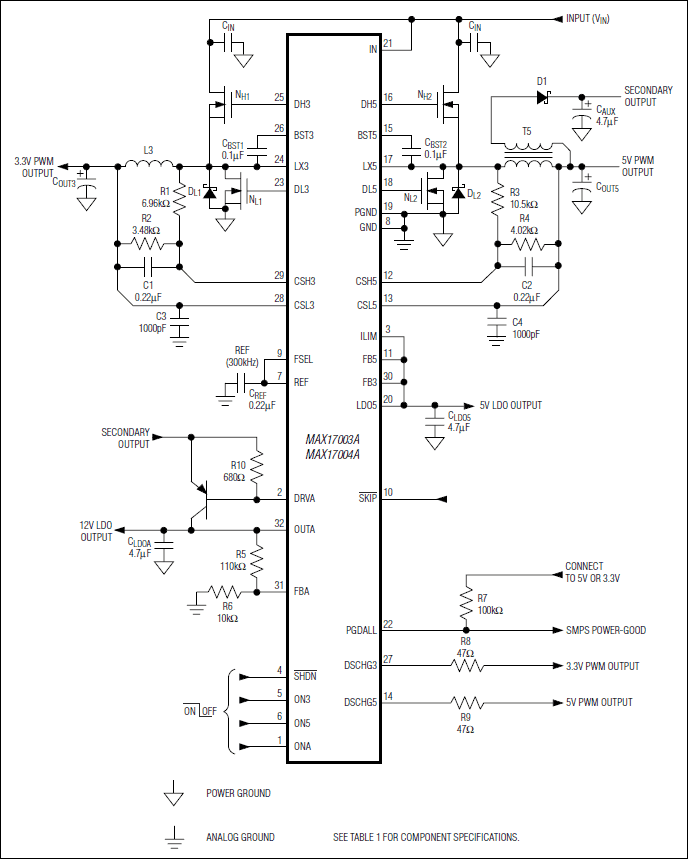

MAX17003A/MAX17004A是双路降压型、同步整流的开关电源(SMPS)控制器，用于在电池供电系统中产生5V/3.3V主电源。在最低至最高 26V的电压输入范围内，固定频率和优化交错的工作模式将输入纹波电流降至最低。优化的40/60交错控制使输入电压在降至8.3V时不会发生占空比交迭，而使用180°错相工作的调节器在输入降至10V时就会出现占空比交迭。

输出电流检测提供峰值限流保护，可使用精密的检流电阻或无损耗电感DCR进行电流检测。低噪声模式能够在轻载下保持较高的效率，并使开关频率在音频范围以外。

内部5V、100mA固定输出线性稳压器为MAX17003A/MAX17004A、其栅极驱动器以及外部始终保持工作状态的负载供电。当主PWM调节器工作稳定时，自举开关自动旁路内部线性稳压器，可提供最大200mA的电流。另外一路线性稳压驱动器配合外部pnp晶体管和次级绕组能够提供12V电源，也可以直接从主电源产生低至1V的低压输出。

独立的使能控制和电源就绪信号允许灵活的电源排序。电压软启动逐步提高输出电压，以降低浪涌电流；而软关断则逐步降低输出电压，防止出现负电压。MAX17003A/MAX17004A具有输出欠压和热故障保护，MAX17003A还提供输出过压故障保护功能。

MAX17003A/MAX17004A采用32引脚5mm x 5mm、薄型QFN封装。在需要不间断供电的应用中，背部裸焊盘有助于改善散热。

应用
