MAX16813

集成4通道高亮度LED驱动器,内置高压DC-DC控制器和电池断路开关

更多 showmore-icon

效率最高、外部元件最少、具有完备故障保护的多串驱动器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 4通道线性LED灌电流驱动,内置MOSFET
    • LED电流调节范围:20mA-150mA
    • 可驱动1至4串LED
  • Boost或SEPIC电流模式DC-DC控制器
    • 200kHz-2MHz可编程开关频率
    • 外部时钟同步
    • 扩频模式降低EMI
  • 自适应输出电压优化,降低功耗
  • 输出欠压保护(以地为参考)
  • 4.75V至40V工作电压范围
  • 关断电流小于2µA
  • 200Hz下,提供10000:1PWM调光
  • 开漏输出故障指示
  • LED开路和短路检测及保护
  • 过温保护
  • 增强散热的20引脚TQFN和TSSOP封装
更多细节
show more Icon

MAX16813是一款高效率、高亮度LED (HB LED)驱动器,提供四路集成的LED灌电流通道。集成电流模式开关控制器驱动DC-DC转换器,提供用于驱动各串HB LED的电压。器件输入电压范围为4.75V-40V,并可承受汽车抛负载。较宽的输入范围非常适合小尺寸到中等尺寸的LCD,用于汽车显示器及通用照明的HB LED供电。
内置电流模式DC-DC开关控制器,支持Boost或SEPIC拓扑,工作频率可在200kHz到2MHz范围调节,集成扩频技术有助于降低EMI。电流模式控制的可编程斜率补偿技术提供快速响应和简单的环路补偿。自适应输出电压控制架构减小了LED灌电流通路的功率损耗。器件拥有一个独立的P沟道驱动引脚(PGATE),用于输出欠压保护。当输出电压低于阈值时,外部p-MOSFET关断,以断开输入电源。重新触发EN或重启输入电源,重新开启转换器。当EN引脚低于0.3V (典型值)时,外部p-MOSFET关闭。输入电压为12V时,关断电流为1µA (典型值)。
此器件由四路完全相同的线性、灌电流通道组成,通过外部电阻调节电流,调节范围:20mA - 150mA,±3%电流精度。多个通道可以并联,以提高每串LED的驱动电流。器件还通过一个逻辑输入(DIM)提供脉冲调光功能,最小脉宽低至500ns。保护功能包括:输出过压保护、LED开路检测和保护、可编程LED短路检测和保护、输出欠压检测和保护,以及高温检测。器件工作在-40°C至+125°C汽车级温度范围。提供20引脚TSSOP封装(6.5mm × 4.4mm)和TQFN封装(4mm × 4mm)。

应用

  • 建筑、工业及环境照明
  • 汽车显示器LED背光
  • 汽车RCL、DRL、前车灯和雾灯
  • LCD TV和台式机显示器LED背光

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX16813ATP+
  • HTML
  • HTML
MAX16813ATP+T
  • HTML
  • HTML
MAX16813ATP/V+
  • HTML
  • HTML
MAX16813ATP/V+T
  • HTML
  • HTML
MAX16813AUP+
  • HTML
  • HTML
MAX16813AUP+T
  • HTML
  • HTML
MAX16813AUP/V+
  • HTML
  • HTML
MAX16813AUP/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2020

- 1681F

WAFER FAB

MAX16813ATP+

量产

MAX16813ATP+T

量产

MAX16813ATP/V+

量产

MAX16813ATP/V+T

量产

MAX16813AUP+

量产

MAX16813AUP/V+

量产

MAX16813AUP/V+T

量产

6月 18, 2021

- 2161

ASSEMBLY

MAX16813ATP/V+

量产

MAX16813ATP/V+T

量产

5月 11, 2022

- 2236N

ASSEMBLY

MAX16813AUP+

量产

7月 13, 2022

- 2236A

ASSEMBLY

MAX16813AUP/V+

量产

MAX16813AUP/V+T

量产

6月 10, 2021

- 2160

ASSEMBLY

MAX16813AUP/V+

量产

MAX16813AUP/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2020

- 1681F

arrow down

WAFER FAB

MAX16813ATP+

量产

MAX16813ATP+T

量产

MAX16813ATP/V+

量产

MAX16813ATP/V+T

量产

MAX16813AUP+

量产

MAX16813AUP/V+

量产

MAX16813AUP/V+T

量产

6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16813ATP/V+

量产

MAX16813ATP/V+T

量产

5月 11, 2022

- 2236N

arrow down

ASSEMBLY

MAX16813AUP+

量产

7月 13, 2022

- 2236A

arrow down

ASSEMBLY

MAX16813AUP/V+

量产

MAX16813AUP/V+T

量产

6月 10, 2021

- 2160

arrow down

ASSEMBLY

MAX16813AUP/V+

量产

MAX16813AUP/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX16813EVKIT

MAX16813/MAX16813B评估套件

zoom

MAX16813EVKIT

MAX16813/MAX16813B评估套件

MAX16813/MAX16813B评估套件

特性和优点

  • 6.5V至HB LED正向电压
  • 演示OVP (33V)
  • HB LED灯串输出电流可配置为100mA或150mA
  • 演示UVLO (4V)
  • 演示逐周期电流限值和热关断功能
  • 演示自适应电压优化
  • 演示输出短路保护和超低电流关断功能
  • 经过验证的PCB和热设计
  • 装配完成且经过测试

产品详情

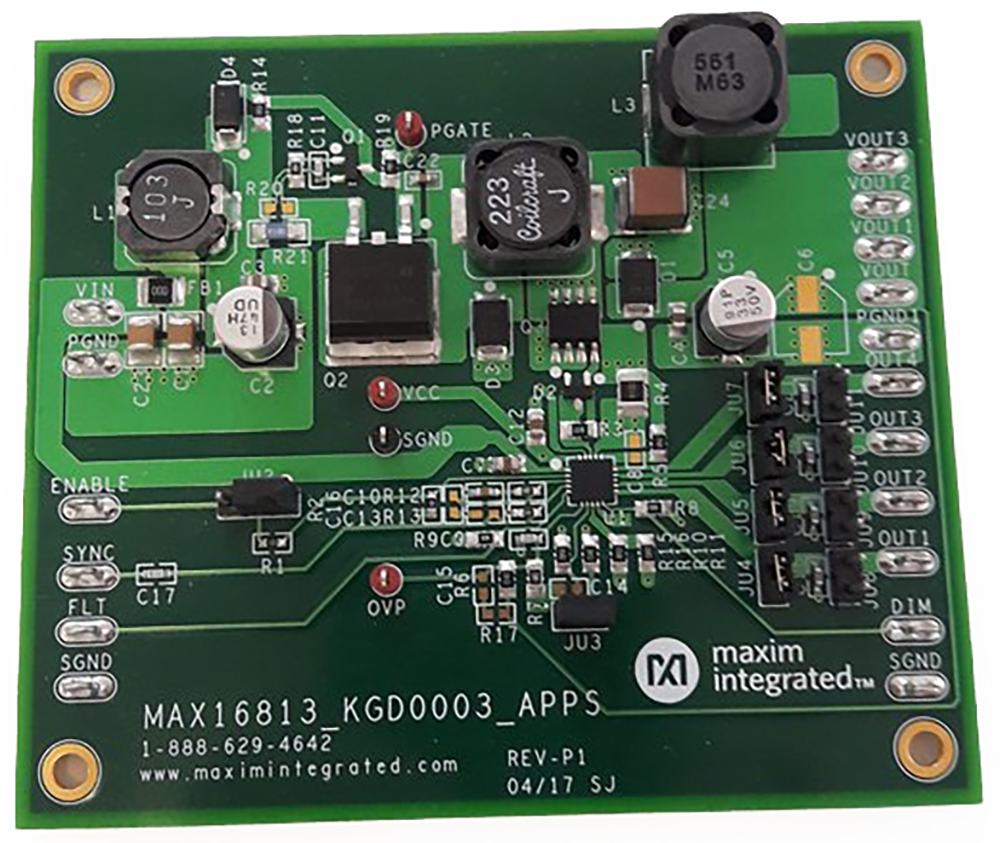

MAX16813评估套件(EV套件)演示了MAX16813高亮度LED (HB LED)驱动器,它集成一个升压DC-DC前置稳压器,后接4通道线性电流吸收器。升压前置稳压器的开关频率为350kHz,并作为电流模式控制稳压器工作,能够为线性电路提供高达600mA的电流。4个线性通道各自都能够在高达40V的电压下工作,并提供高达150mA的电流。4个通道可配置为100mA或150mA HB LED输出电流。
