MAX15301AA02

InTune自动补偿数字PoL控制器，带驱动器和PMBus远端检测

更多 showmore-icon

可通过模拟控制同时满足瞬态和轻载效率指标的唯一数字电源IC

查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

特性
  • InTune自动补偿确保稳定性，同时优化瞬态性能
  • 状态空间补偿产生快速瞬态响应，并减小输出电容
  • 差分远端电压检测，确保在整个温度范围内(-40°C至+85°C)具有±1% VOUT精度
  • PMBus接口用于配置、控制和监测
  • 支持电压定位
  • 2A/4A高输出MOSFET驱动器
    • 可调节非重叠定时
    • 可变栅极驱动电压
  • 4.5V至14V宽输入范围
  • 高效片上BabyBuck调节器，用于自偏置
  • 0.5V至5.25V输出电压范围
  • 启动时进入预偏置输出
  • 可配置软启动和软停止时间
  • 固定频率工作和同步
  • 灵活的排序和故障管理
  • 引脚配置
    • 输出电压、SMBus地址、开关频率、限流值
  • 快速开发系统加速原型设计
更多细节
show more Icon

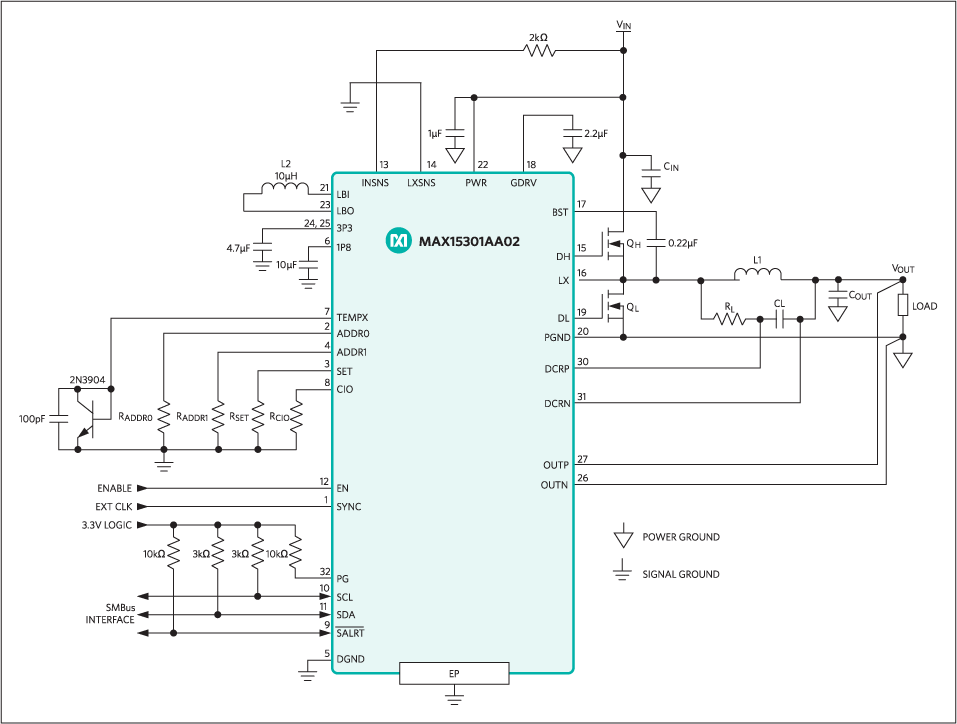

MAX15301AA02为全功能、高效率数字负载点(PoL)控制器，带有先进的电源管理和远端检测功能。与基于PID的数字电源调节器不同，MAX15301AA02采用Maxim专有的InTune™自动补偿、状态空间控制算法。InTune控制架构可有效响应小信号和大信号，解决占空比饱和问题。支持快速的环路瞬态响应，与同类数字控制器相比，可减少输出电容的数量可减少输出侧电容的数量。

MAX15301AA02具有多种优化效率的特性。内部开关BabyBuck™调节器产生栅极驱动以及控制器的内部偏置电源，具有很低的功率损耗。先进、高效的MOSFET栅极驱动架构具有可调节的非重叠定时和随负载变化的栅极驱动电压，在整个电压、电流以及温度范围内将开关损耗降到最小。

MAX15301AA02在设计时考虑到终端用户的设计环境，内部PMBus™兼容串行总线可与检测、故障管理监控电路进行通信。完备的电源管理功能，无需复杂、昂贵的排序和检测IC。可通过引脚搭接设置基本的DC-DC转换操作，无需用户配置固件。允许在板级系统完成之前快速开发电源子系统。Maxim提供配置IC的硬件和软件支持。

MAX15301AA02采用32引脚、5mm x 5mm TQFN封装，工作在-40°C至+85°C温度范围。

应用

  • 基站设备
  • 电源模块
  • 路由器/交换机
  • 服务器
  • 存储系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX15301AA02

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 评估设计文件
  • 用户手册
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 03/26/2015
英文

MAX15301AA02: InTune Automatically Compensated Digital PoL Controller with Driver and PMBus Telemetry Data Sheet (Rev.0)

打开PDF文件

redirect
1.00M
download

下载 PDF

评估设计文件

1

PDF Vector

ZIP

更新 10/10/2022
英文
MAX15301AA02 Gerber File redirect icon

134.35K

download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 07/10/2023
英文
UG-5981: PowerTool MAXPOWERTOOL002# Quick Start Guide redirect icon

193.00K

download

下载 PDF

PDF Vector

PDF

更新 01/15/2014
英文
UG-5793: MAX15301 PMBus Command Set User’s Guide redirect icon

588.00K

download

下载 PDF

应用笔记

1

PDF Vector

HTML

更新 12/17/2014
英文
Current Calibration Procedure for InTune Digital Power redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX15301EVKITHP

MAX15301评估板

zoom

MAX15301EVKITHP

MAX15301评估板

download icon

下载

 print icon

打印
MAX15301EVKITHP
MAX15301评估板

特性和优点

  • InTune™数字负载点(PoL)开关模式电源(SMPS)控制器
    • 数字状态空间控制
    • 双沿调制脉宽调制(PWM)
    • 300kHz至1MHz开关频率
    • 5V至14V输入电压范围，使用线性模式
    • 6.5V至14V输入电压模式，使用BabyBuck模式
    • 0.6V至3.3V输出电压范围
    • 25A输出电流能力
  • 引脚搭接或PMBus配置
  • SMB连接器用于低噪声测量
  • 用于多电压轨评估的连接器
  • PMBus接口用于控制和监测
立即购买 更多内容

产品详情

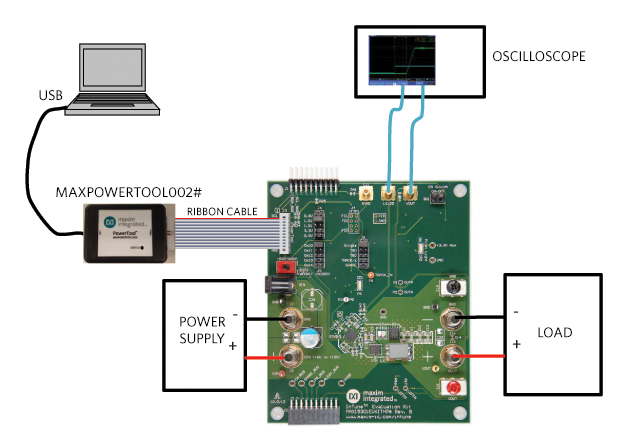

MAX15301评估板(EV kit)是一个验证性的应用电路设计，用于评估MAX15301数字DC-DC控制器集成电路(IC)。评估板能让用户很容易更改和测试评估不同工作条件。如果需要，可将评估板作为独立电路板使用。然而，为充分发挥IC的能力，用户必须利用Maxim PowerTool MAXPOWERTOOL002# USB至PMBus™接口转换器将评估板连接至PC，然后利用Maxim的数字PowerTool图形用户界面(GUI)软件控制和监测评估板。PowerTool GUI允许PC控制PMBus接口，从评估板收集实时数据。PowerTool兼容Windows XP®、Windows Vista®和Windows®7，为熟悉IC的功能提供了简便的界面。

应用

  • 基站设备
  • 图形卡
  • 电源模块
  • 路由器/交换机
  • 服务器
  • 存储系统
