MAX15093

具有电流报告输出的2.7V至18V、15A、热插拔解决方案

更多 showmore-icon

带电流报告的15A热插拔解决方案

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 集成式解决方案缩小了尺寸，可实现刀片服务器和其他空间受限的设计
    • 集成3.8mΩ（典型值）内部功率MOSFET过压保护
    • 电源良好和故障输出
    • 可编程欠压闭锁
    • 电流报告无需外部RSENSE
    • 热保护
  • 可灵活适用于多种特别设计
    • 工作电压范围：2.7V至18V
    • 可调断路器电流/限流阈值
    • 可编程压摆率控制
    • 变速断路器响应
    • 提供闭锁(MAX15093)或自动重试(MAX15093A)选项
  • 安全功能确保提供准确、强大的保护
    • 15A连续负载电流能力
    • 断路器阈值精度为±10%
    • 启动时通过折返功能调节浪涌电流
    • 实现di/dt控制
    • IN至OUT短路检测
更多细节
show more Icon

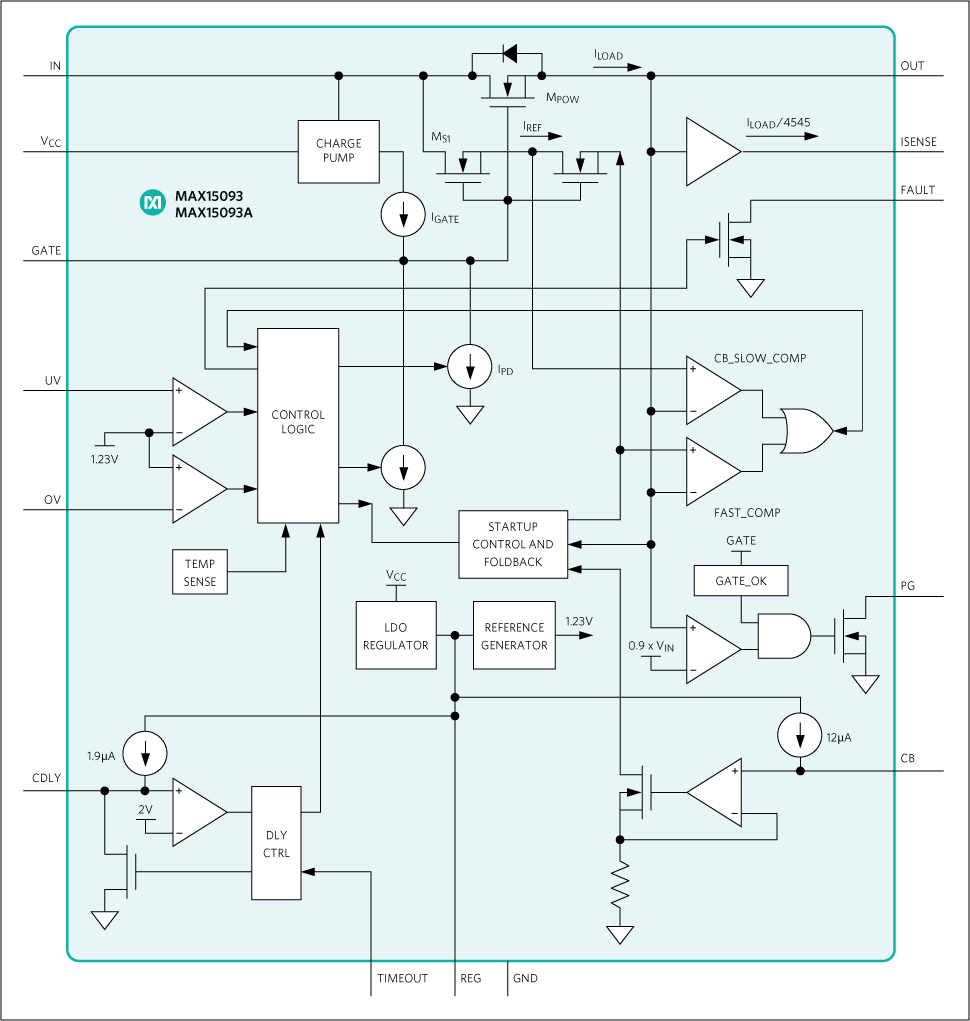

MAX15093/MAX15093A IC是集成式解决方案，适用于需要在带电背板上安全插拔电路线卡的热插拔应用。这些器件在单个封装中集成了热插拔控制器、3.8mΩ功率MOSFET和电子断路器保护。

这些器件集成了一个高精度电流检测电路，并提供160µA/A的成比例输出电流。这些器件专为保护2.7V至18V电源电压而设计。

这些器件在启动期间实施折返限流，以控制浪涌电流，降低di/dt，并使MOSFET保持在安全工作区(SOA)条件下运行。启动周期完成后，片内比较器提供VariableSpeed/BiLevel™短路和过流故障保护，以及对抗系统噪声和负载瞬变的能力。在发生故障时，负载会断开连接。这些器件经过工厂校准，可提供精度为±10%的准确过流保护。在故障期间，MAX15093处于闭锁状态，而MAX15093A会进入自动重试模式。

这些器件在启动前提供IN至OUT短路检测。这些器件提供一个功率MOSFET GATE引脚，可通过添加一个外部电容在启动期间对压摆率进行编程。这些器件具有过压/欠压输入引脚，可检测过压/欠压故障并断开IN与OUT的连接。其他功能包括内部过温保护、电源良好输出和故障指示器输出。

MAX15093/MAX15093A IC采用40引脚、2.57mm x 4.03mm、功率晶圆级封装(WLP)，扩展的额定温度范围为-40°C至+105°C。



应用

  • 磁盘驱动器供电
  • 工业
  • RAID系统
  • 服务器I/O卡
  • 存储器桥接
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX15093

文档

1
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 08/27/2021
英文

MAX15093-MAX15093A: 2.7V to 18V, 15A, Hot-Swap Solution with Current Report Output Data Sheet (Rev.4)

打开PDF文件

redirect
631.00K
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品选型卡 1

Hot Swap Controllers

视频

4

Thumbnail Image

视频

2022-10-04

05:22

Introduction to the MAX15093 MAX15093A 2.7V to 18V, 15A, Hot-Swap Solution with Current Report Output

了解更多
Thumbnail Image

视频

2022-10-04

10:15

Intro to Hot-Swap Circuits: High Side N-Channel

了解更多
Thumbnail Image

视频

2022-10-04

05:12

Intro to Hot-Swap: Key Products in Maxim’s Portfolio

了解更多
Thumbnail Image

视频

2022-10-04

10:44

Intro to Hot-Swap Circuits: Other Topologies

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX15093GWL+ 40-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX15093GWL+T 40-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 16, 2020

- 2079

ELECTRICAL DATASHEET

MAX15093GWL+

量产

MAX15093GWL+T

量产

pdf

pcn_2079

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 16, 2020

- 2079

arrow down

ELECTRICAL DATASHEET

MAX15093GWL+

量产

MAX15093GWL+T

量产

pdf

pcn_2079

external-icon

软件和型号相关生态系统

评估套件 2

MAX15093AEVKIT

MAX15093/MAX15093A评估套件

zoom

MAX15093AEVKIT

MAX15093/MAX15093A评估套件

download icon

下载

 print icon

打印
MAX15093AEVKIT
MAX15093/MAX15093A评估套件

特性和优点

  • 工作电压范围：2.7V至18V
  • 可配置高达15A的负载电流能力
  • 香蕉插口，用于输入和输出电压
  • 可编程压摆率控制
  • 可选/可配置断路器阈值
  • 可配置过压/欠压闭锁
  • 可编程超时延迟
  • FAULT和PG输出
  • 定义的安全工作区
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX15093/MAX15093A评估套件（EV套件）设计可靠，用于评估集成15A MOSFET的MAX15093/MAX15093A热插拔控制器。这些评估套件配置为在2.7V至18V热插拔应用中通过15A电流，从而提供完全集成的解决方案。这些评估套件使用的MAX15093GWL+/MAX15093AGWL+T采用2.57mm x 4.03mm、40引脚、0.5mm间距晶圆级封装(WLP)和可靠的四层PCB设计。根据配置，这些评估套件经过优化，可在12V下工作。

两个评估套件版本（MAX15093AEVKIT#和MAX15093EVKIT#）基于相同的PCB制造，可互换着用来评估MAX15093或MAX15093A，只需将U1替换为所需的器件即可。



应用

  • 磁盘驱动器供电
  • 工业
  • RAID系统
  • 服务器I/O卡
  • 存储器桥接

资料

pdf icon

ZIP

MAX15093AEVKIT ODB Files - Design Files Download

5.43M

更多 Arrow image

MAX15093EVKIT

MAX15093/MAX15093A评估套件

zoom

MAX15093EVKIT

MAX15093/MAX15093A评估套件

download icon

下载

 print icon

打印
MAX15093EVKIT
MAX15093/MAX15093A评估套件

特性和优点

  • 工作电压范围：2.7V至18V
  • 可配置高达15A的负载电流能力
  • 香蕉插口，用于输入和输出电压
  • 可编程压摆率控制
  • 可选/可配置断路器阈值
  • 可配置过压/欠压闭锁
  • 可编程超时延迟
  • FAULT和PG输出
  • 定义的安全工作区
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX15093/MAX15093A评估套件（EV套件）设计可靠，用于评估集成15A MOSFET的MAX15093/MAX15093A热插拔控制器。这些评估套件配置为在2.7V至18V热插拔应用中通过15A电流，从而提供完全集成的解决方案。这些评估套件使用的MAX15093GWL+/MAX15093AGWL+T采用2.57mm x 4.03mm、40引脚、0.5mm间距晶圆级封装(WLP)和可靠的四层PCB设计。根据配置，这些评估套件经过优化，可在12V下工作。

两个评估套件版本（MAX15093AEVKIT#和MAX15093EVKIT#）基于相同的PCB制造，可互换着用来评估MAX15093或MAX15093A，只需将U1替换为所需的器件即可。



应用

  • 磁盘驱动器供电
  • 工业
  • RAID系统
  • 服务器I/O卡
  • 存储器桥接

评估套件2

MAX15093AEVKIT

MAX15093/MAX15093A评估套件

MAX15093EVKIT

MAX15093/MAX15093A评估套件

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

MAX15093 - Hot Swap Controllers Download

2.8 K
