概览
优势和特点
- 2.7V至18V工作电压范围
- 18mΩ内部功率MOSFET
- 9A(典型值)负载电流
- 模拟电流检测输出
- ±10%断路器门限精度
- SOA工作条件下可编程浪涌电流控制
- 可调节断路器电流/限流门限
- 可编程摆率控制
- 可调速短路器响应
- 热保护
- 过压保护
- 电源就绪和故障指示输出
- 闭锁或自动重试选项
- 可编程欠压锁定
- IN至OUT短路检测
产品详情

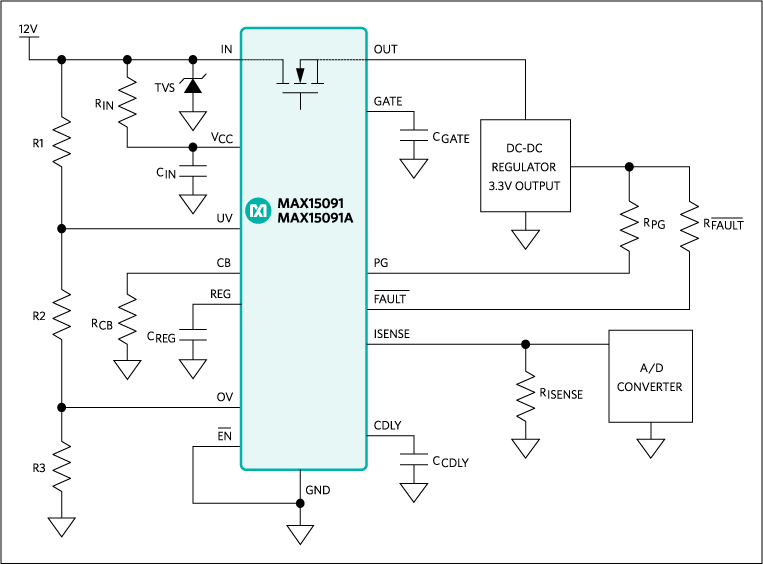

MAX15091/MAX15091A IC为完全集成的解决方案，适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件在单芯片封装内集成了热插拔控制器、18mΩ (典型值)功率MOSFET以及电子断路器。
器件集成精确的电流检测电路，提供与输出电流成正比(170µA/A)的电流，器件设计用于2.7V至18V电源保护。
这些器件在启动期间采用折返限流，以控制浪涌电流，减小di/dt并使MOSFET工作在安全区(SOA)。完成启动后，片上比较器提供VariableSpeed/BiLevel™保护，避免短路和过流故障，以及抑制系统噪声和负载瞬变。发生故障条件时断开负载。
器件经工厂校准，以±10%精度提供精确地过流保护。故障条件期间，MAX15091闭锁，MAX15091A进入自动重试模式。器件在启动之前检测IN至OUT短路。器件提供功率MOSFET GATE引脚，以通过外部电容设置启动期间的摆率。过压/欠压输入引脚用于检测过压/欠压故障，并在必要时断开IN与OUT。其它功能包括：内部过热保护、电源就绪输出和故障指示输出。
MAX15091/MAX15091A采用28引脚、5mm × 5mm、大功率TQFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 刀片式服务器
- 磁盘驱动器供电
- 工业应用
- RAID系统
- 服务器I/O卡
- 存储应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
MAX15091
MAX15091A
配套产品推荐
MAX15091 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX15091ETI+ | 材料声明 | 质量和可靠性 | 28-LFCSP-5X5X0.75 | |
| MAX15091ETI+T | 材料声明 | 质量和可靠性 | 28-LFCSP-5X5X0.75 | |
| Wafer Fabrication Data | MAX15091 Reliability Data |
