MAX15090

2.7V至18V、12A、热插拔方案,带电流检测输出

更多 showmore-icon

用于12V、尺寸最小、集成度最高的热插拔

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
特性
  • 2.7V至18V工作电压范围
  • 6mΩ (典型值)内部功率MOSFET
  • 12A (最大)负载电流
  • 电流检测无需外部RSENSE
  • ±10%断路器门限精度
  • 可调节断路器电流/限流门限
  • 可编程摆率控制
  • 可调节断路器响应速度
  • 启动时采用折返限流抑制浪涌电流,控制di/dt
  • 热保护
  • 过压保护
  • 电源就绪和故障指示输出
  • 闭锁或自动重试选项
  • 可编程欠压锁定
  • IN至OUT短路检测
更多细节
show more Icon

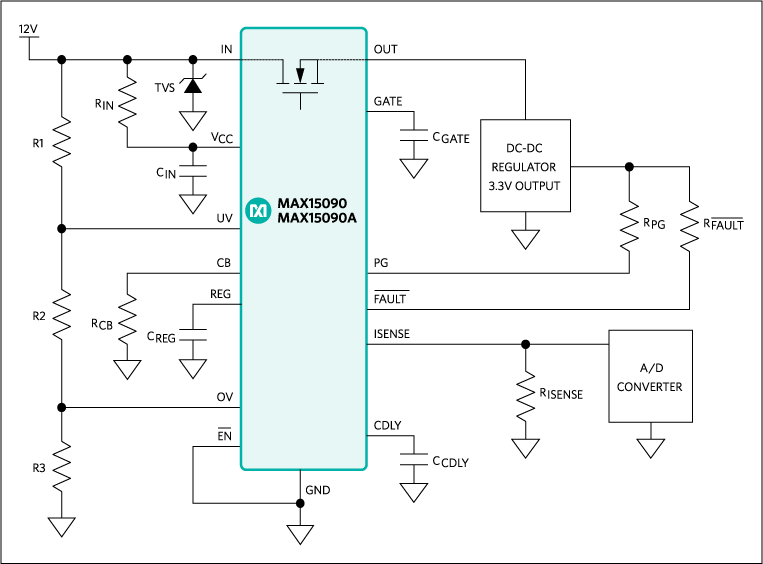

MAX15090/MAX15090A IC为完全集成的解决方案,适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件在单芯片封装内集成了热插拔控制器、6mΩ功率MOSFET以及电子断路器保护。

器件集成精确的电流检测电路,提供与输出电流成正比(220µA/A)的电流,器件设计用于2.7V至18V电源保护。

这些器件在启动期间采用折返限流,以控制浪涌电流,减小di/dt并使MOSFET工作在安全区(SOA)。完成启动后,片上比较器提供VariableSpeed/BiLevel™保护,避免短路和过流故障,以及抑制系统噪声和负载瞬变。发生故障条件时断开负载。器件经工厂校准,以±10%精度提供精确的过流保护。发生故障期间,MAX15090闭锁,MAX15090A进入自动重试模式。

器件在启动之前检测IN至OUT短路。器件提供功率MOSFET GATE引脚,以通过外部电容设置启动期间的摆率。过压/欠压输入引脚用于检测过压/欠压故障,并在必要时断开IN与OUT。其它功能包括:内部过热保护、电源就绪输出和故障指示输出。

MAX15090/MAX15090A采用28焊球、2.07mm x 3.53mm、大功率芯片级封装(WLP),工作在-40°C至+85°C扩展级温度范围。

应用

  • 磁盘驱动器供电
  • 工业
  • RAID系统
  • 服务器I/O卡
  • 存储器桥接
