MAX15040

过期

高效、4A、降压型调节器,内置开关,采用2mm x 2mm封装

1MHz、固定频率DC-DC转换器,效率高达95%

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 内部15mΩ RDS(ON) MOSFET
  • 4A连续输出电流
  • 在整个负载、电源电压和温度变化范围内,输出电压精度保持在±1%
  • 工作在2.4V至3.6V电压
  • 0.6V至(0.9 x VIN)可调输出电压
  • 可调节软启动减小浪涌电流
  • 工厂校准的1MHz开关频率
  • 兼容陶瓷、聚合物和电解输出电容
  • 安全启动至预偏置输出
  • 使能输入/电源就绪输出
  • 过流和过热完全保护
  • 打嗝式过载保护
  • DDR应用中吸入/源出电流
  • 2mm × 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装

MAX15040高效开关调节器在0.6V至(0.9 x VIN)输出电压范围内可提供高达4A的负载电流。器件工作电压为2.4V至3.6V,非常适合板载负载点和后置稳压系统。在整个负载、电源电压和温度变化范围内,输出电压总精度保持在±1%以内。

MAX15040采用1MHz固定频率PWM工作模式,较高的工作频率允许采用小尺寸外部元件。

片内低阻nMOS开关保证在重载下具有高效率,并将寄生电感降至最小,与分立方案相比,大大简化了布局。简单的布局和封装可确保新设计的一次通过率。

MAX15040采用宽带(> 15MHz)电压误差放大器。电压模式控制架构和电压误差放大器允许使用III型补偿机制,从而获得最大的环路带宽(高达200kHz)。较宽的环路频带能够支持快速瞬态响应,只需较小的输出电容,并允许采用全陶瓷电容设计。

MAX15040在高边(源出电流)和低边(吸入和源出电流) MOSFET上均具有打嗝式输出过载保护和峰值电流限制,发生高输出预偏置、短路、严重过载时,或在具有大电解电容的转换器中,能够确保安全工作。

MAX15040具有可调输出电压。输出电压可通过反馈端的2个外部电阻调整,或者在REFIN/SS输入施加外部基准电压进行调节。MAX15040提供可编程软启动时间,通过电容设置减小输入浪涌电流。内置热关断保护功能确保在任何条件下安全工作。MAX15040采用2mm x 2mm、16焊球(4 x 4阵列)、0.5mm焊球间距的WLP封装。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • 负载点
  • RAID控制电源
  • 服务器电源
  • 电信与网络电源

MAX15040
高效、4A、降压型调节器,内置开关,采用2mm x 2mm封装

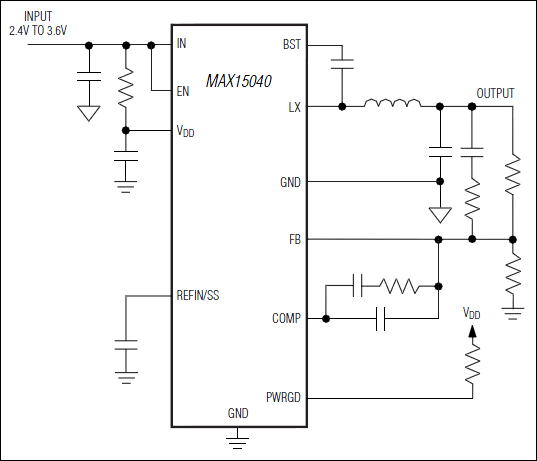

MAX15040:典型工作电路
