概览
优势和特点
- 可靠、高功率保护，减少系统停工
- 宽输入电压范围：+5.5V至+58V
- 热折返限流保护
- 使用外部pFET，负输入容限达-60V
- 76mΩ (典型值)低RON
- 使用外部pFET进行反向电流保护
- 通过防止FET过热，支持软启动
- 两级限流
- 1.0倍启动电流(MAX14721)
- 1.5倍启动电流(MAX14722)
- 2.0倍启动电流(MAX14723)
- 灵活的设计使可重复使用，减少重复验证
- 可调节OVLO和UVLO门限
- 可编程正向限流值，0.2A至2A，整个温度范围内的精度为±15%
- 标准和高压使能输入(EN和低电平有效HVEN)
- 有保护的外部pFET栅极驱动
- 节省电路板面积，减少外部BOM数量
- 20引脚、5mm x 5mm、TQFN封装
- 集成nFET

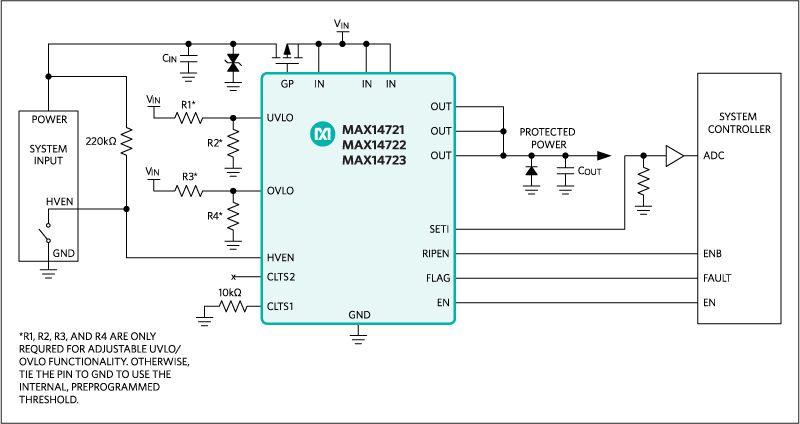

产品详情
MAX14721–MAX14723内部集成76mΩ低导通电阻FET。
MAX14723为可调节的过压、欠压和过流保护器件，保护系统防止过流故障以及正向过压和出现反向电压故障。但配合可选的外部p沟道MOSFET使用时，器件还可保护下行电路电压故障，电压范围达±60V。MAX14721–MAX14723 feature a low, 76mΩ, on-resistance integrated FET.
MAX14723内置的FET的导通电阻只有76mΩ。
在启动期间，器件可对输出端的大电容进行以连续模式充电，可应用于下游器件的输入端使用了大储能电容的设计。此外，MAX14721–MAX14723 feature a low, 76mΩ, on-resistance integrated FET.
MAX14723具有两级限流模式，在启动后短时间内分别将电流连续限制到预设限值的1倍、1.5倍和2倍，支持在启动期间对大负载快速充电。
MAX14721–MAX14723 feature a low, 76mΩ, on-resistance integrated FET.
MAX14723还具有反向电流保护和过热保护功能。器件采用20引脚(5mm x 5mm) TQFN封装，工作在-40°C至125°C温度范围。
应用
- 控制和自动化
- 高功率应用
- 人机接口
- 工业电源系统
- 运动系统驱动
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
