MAX1471

315MHz/434MHz低功耗、3V/5V ASK/FSK超外差接收器

更多 showmore-icon

300MHz至450MHz、超外差ASK/FSK接收器,集成镜频抑制电路,3V或5V供电

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 独立输出ASK与FSK解调数据
  • -40°C至+125°C汽车级温度范围
  • 低至2.4V的工作电压
  • 为5V工作方式提供片上3V稳压器
  • 低工作电流
    • 7mA连续接收模式
    • 1.1µA深度休眠模式
  • 非连续接收(DRX)的低功耗管理
  • < 250µs的快速启动特性
  • 集成的PLL、VCO和环路滤波器
  • 45dB集成镜频抑制
  • RF输入灵敏度*
    • ASK:-114dBm
    • FSK:-108dBm
  • 可选择的IF BW,使用外部滤波器
  • 通过串行用户接口编程
  • 带AGC的RSSI输出与宽动态范围
*0.2% BER、4kbps、曼彻斯特编码数据、280kHz IF BW。
更多细节
show more Icon

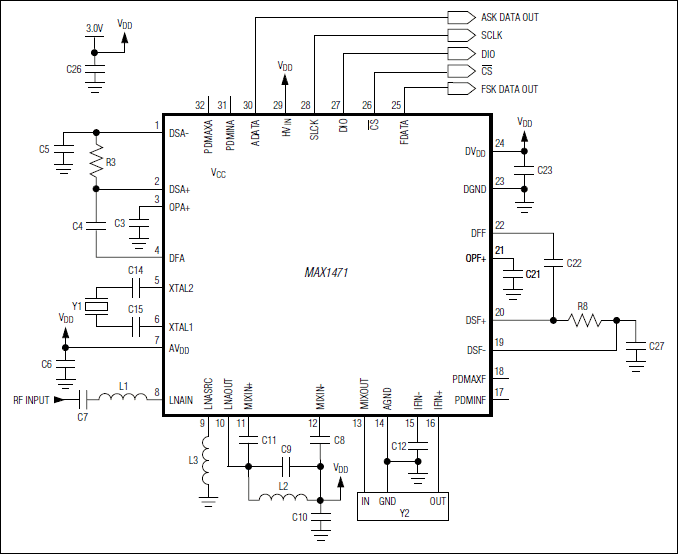

MAX1471是一款低功耗、CMOS、超外差、RF双通道接收器,用于接收幅移键控(ASK)与频移键控(FSK)数据,而不需要重新配置器件,也不会像通常改变调制方案那样引入延时。MAX1471需要很少的外部元件,可以实现完整的无线RF数字数据接收器,工作在300MHz至450MHz ISM频段。

MAX1471中包含了超外差接收器所需要的全部有源元件,其中包括:低噪声放大器(LNA)、镜频抑制(IR)混频器、完全集成的锁相环(PLL)、本振(LO)、带接收信号强度指示(RSSI)的10.7MHz IF限幅放大器,低噪声FM解调器,以及3V电压稳压器。该器件还包括了差分峰值检测数据解调器,用于恢复FSK和ASK模拟基带数据。针对低功耗工作方式,MAX1471中包含了一个非连续接收模式(DRX),可以通过串行接口总线进行配置。

MAX1471采用32引脚薄型QFN封装,适用于-40°C至+125°C汽车级温度范围。

应用

  • 汽车遥控钥匙门禁(RKE)
  • 车库开门器
  • 家庭自动化
  • 本地遥感勘测系统
  • 医疗系统
  • 安全系统
  • 胎压监视系统
  • 无线钥匙
  • 无线传感器
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1471ATJ+
  • HTML
  • HTML
MAX1471ATJ+T
  • HTML
  • HTML
MAX1471ATJ/V+
  • HTML
  • HTML
MAX1471ATJ/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 13, 2017

- 1673

ASSEMBLY

MAX1471ATJ/V+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 13, 2017

- 1673

arrow down

ASSEMBLY

MAX1471ATJ/V+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

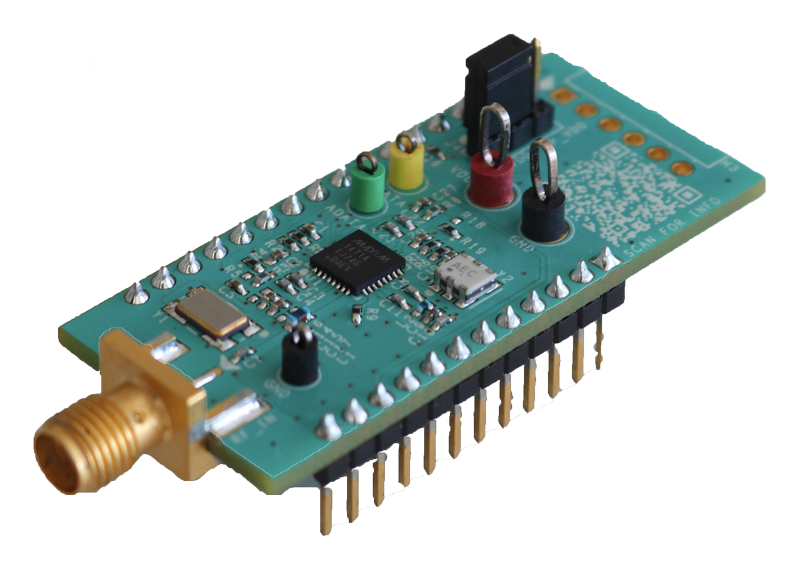

MAX1471EVKIT-433

MAX1471评估板

zoom

MAX1471EVKIT-433

MAX1471评估板

MAX1471评估板

特性和优点

  • 经过验证的电路板布局
  • 经过验证的元器件清单
  • 电路板上提供多个测试点
  • 提供针对315MHz或433.92MHz优化的版本
  • 频率带宽从300MHz至450MHz*可调
  • 完全装配并经过测试
  • Windows 98/2000/XP/7兼容软件

产品详情

MAX1471评估系统(EVSYS)为完备的接收器系统,由MAX1471评估板(EVKIT)和Maxim CMAXQUSB模块组成。为使用个人计算机全面评估MAX1471,请订购完整的EVSYS (MAX1471EVSYS);如果已经随之前的Maxim系统或基于微控制器的定制系统购买了CMAXQUSB模块,只需订购评估板(MAX1471EVKIT)。

MAX1471EVKIT提供经过验证的设计,用于评估MAX1471 ASK/FSK超外差接收器;器件采用TQFN封装,带裸焊盘。EVKIT支持测试器件的RF性能,而EVSYS则提供额外利益,可使用经过测试的数字接口和软件GUI。RF输入接口包括SMA连接器,便于连接测试设备。

MAX1471EVKIT可提供两种版本:315MHz (MAX1471EVKIT-315)和433.92MHz (MAX1471EVKIT-433)。无源元件针对这两种频率进行了优化,但也很容易更改为工作在300MHz至450MHz的RF频率。

MAX1471中有用于ASK和FSK信号的独立数据通路。在EVKIT中,ASK和FSK数据滤波器带宽均设置为5 kHz,该频率被推荐用于接收4.2 kbps曼彻斯特数据率。

为方便部署到客户的设计,MAX1471EVKit也具有经过验证的PCB布局,很容易复制,加快上市时间。可从以下网址下载EVKIT Gerber文件:www.maximintegrated.com。

应用

  • 汽车遥控钥匙门禁(RKE)
  • 车库开门器
  • 家庭自动化
  • 本地遥感勘测系统
  • 医疗系统
  • 安全系统
  • 胎压监视系统
  • 无线钥匙
  • 无线传感器
reference details image

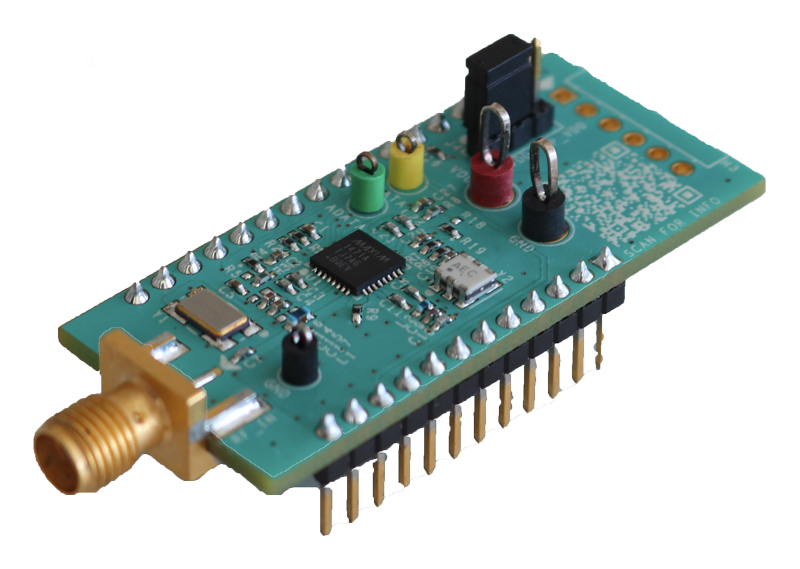

MAX1471EVKIT-315

MAX1471评估板

zoom

MAX1471EVKIT-315

MAX1471评估板

MAX1471评估板

特性和优点

  • 经过验证的电路板布局
  • 经过验证的元器件清单
  • 电路板上提供多个测试点
  • 提供针对315MHz或433.92MHz优化的版本
  • 频率带宽从300MHz至450MHz*可调
  • 完全装配并经过测试
  • Windows 98/2000/XP/7兼容软件

产品详情

MAX1471评估系统(EVSYS)为完备的接收器系统,由MAX1471评估板(EVKIT)和Maxim CMAXQUSB模块组成。为使用个人计算机全面评估MAX1471,请订购完整的EVSYS (MAX1471EVSYS);如果已经随之前的Maxim系统或基于微控制器的定制系统购买了CMAXQUSB模块,只需订购评估板(MAX1471EVKIT)。

MAX1471EVKIT提供经过验证的设计,用于评估MAX1471 ASK/FSK超外差接收器;器件采用TQFN封装,带裸焊盘。EVKIT支持测试器件的RF性能,而EVSYS则提供额外利益,可使用经过测试的数字接口和软件GUI。RF输入接口包括SMA连接器,便于连接测试设备。

MAX1471EVKIT可提供两种版本:315MHz (MAX1471EVKIT-315)和433.92MHz (MAX1471EVKIT-433)。无源元件针对这两种频率进行了优化,但也很容易更改为工作在300MHz至450MHz的RF频率。

MAX1471中有用于ASK和FSK信号的独立数据通路。在EVKIT中,ASK和FSK数据滤波器带宽均设置为5 kHz,该频率被推荐用于接收4.2 kbps曼彻斯特数据率。

为方便部署到客户的设计,MAX1471EVKit也具有经过验证的PCB布局,很容易复制,加快上市时间。可从以下网址下载EVKIT Gerber文件:www.maximintegrated.com。

应用

  • 汽车遥控钥匙门禁(RKE)
  • 车库开门器
  • 家庭自动化
  • 本地遥感勘测系统
  • 医疗系统
  • 安全系统
  • 胎压监视系统
  • 无线钥匙
  • 无线传感器
