概览

优势和特点

  • 经过验证的电路板布局
  • 经过验证的元器件清单
  • 电路板上提供多个测试点
  • 提供针对315MHz或433.92MHz优化的版本
  • 频率带宽从300MHz至450MHz*可调
  • 完全装配并经过测试
  • Windows 98/2000/XP/7兼容软件

产品详情

MAX1471评估系统(EVSYS)为完备的接收器系统，由MAX1471评估板(EVKIT)和Maxim CMAXQUSB模块组成。为使用个人计算机全面评估MAX1471，请订购完整的EVSYS (MAX1471EVSYS)；如果已经随之前的Maxim系统或基于微控制器的定制系统购买了CMAXQUSB模块，只需订购评估板(MAX1471EVKIT)。

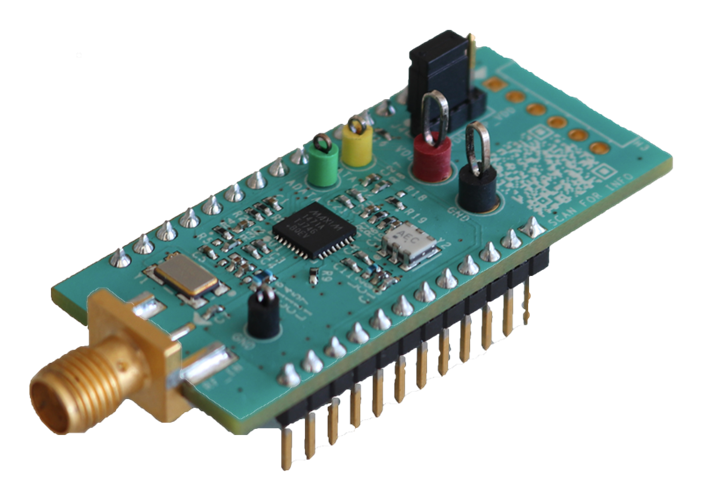

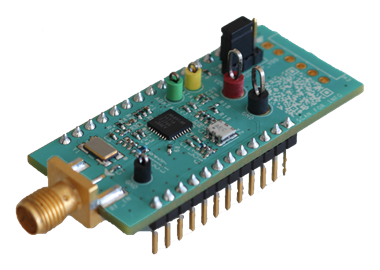

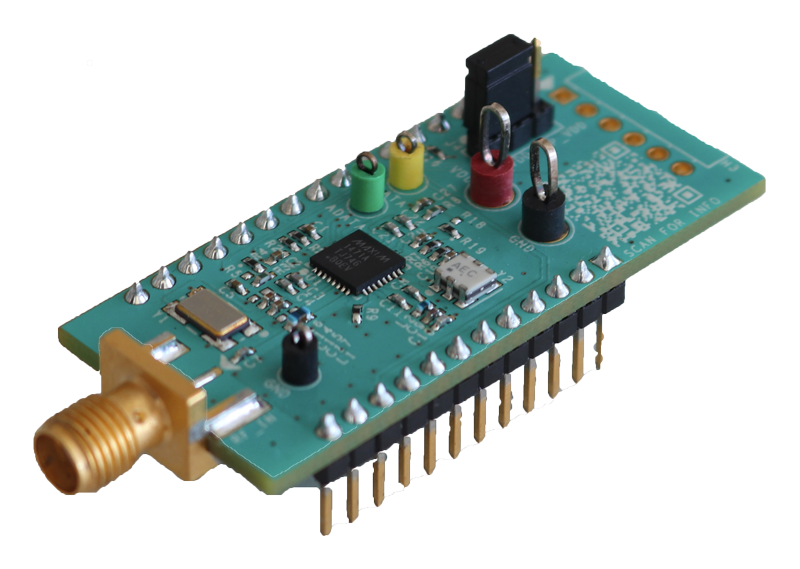

MAX1471EVKIT提供经过验证的设计，用于评估MAX1471 ASK/FSK超外差接收器；器件采用TQFN封装，带裸焊盘。EVKIT支持测试器件的RF性能，而EVSYS则提供额外利益，可使用经过测试的数字接口和软件GUI。RF输入接口包括SMA连接器，便于连接测试设备。

MAX1471EVKIT可提供两种版本：315MHz (MAX1471EVKIT-315)和433.92MHz (MAX1471EVKIT-433)。无源元件针对这两种频率进行了优化，但也很容易更改为工作在300MHz至450MHz的RF频率。

MAX1471中有用于ASK和FSK信号的独立数据通路。在EVKIT中，ASK和FSK数据滤波器带宽均设置为5 kHz，该频率被推荐用于接收4.2 kbps曼彻斯特数据率。

为方便部署到客户的设计，MAX1471EVKit也具有经过验证的PCB布局，很容易复制，加快上市时间。可从以下网址下载EVKIT Gerber文件：www.maximintegrated.com。

应用

  • 汽车遥控钥匙门禁(RKE)
  • 车库开门器
  • 家庭自动化
  • 本地遥感勘测系统
  • 医疗系统
  • 安全系统
  • 胎压监视系统
  • 无线钥匙
  • 无线传感器
