MAX14575A/MAX14575AL/MAX14575B/MAX14575C

250mA至2.5A限流范围，提供高度灵活的设计支持

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 可调节限流(250mA至2500mA)
  • ±10%过流门限精度(500mA - 2.5A)
  • 32mΩ (典型值)，低RON
  • +2.3V至+5.5V电源电压范围
  • 反向电流保护
  • 短路保护
  • 热关断保护
  • 130µA (典型值)低工作电流
  • 关断状态下具有低至1µA (最大)的反向电流
  • 小尺寸、8引脚、2mm x 2mm TDFN封装

MAX14575A/MAX14575AL/MAX14575B/MAX14575C可调节限流开关具有内部限流特性，可避免主器件由于负载故障而损坏。这些可调节限流开关在+2.3V至+5.5V工作电压范围内具有低至332mΩ的导通电阻。电流限制可在250mA至2.5A范围调节，理想用于驱动大的容性负载，以及其它大电流负载开关应用。

该系列产品能够以不同方式处理过流事件，具体取决于所选定的型号。MAX14575A/MAX14575AL提供重试模式，MAX14575A采用高电平有效使能控制(EN)，MAX14575AL采用低电平有效使能控制(/EN)。MAX14575B具有闭锁模式，MAX14575C则提供连续限流模式。其它安全特性包括：热关断保护(避免过热)、反向电流保护(避免电流从被驱动设备倒灌到输入源)，请参考选型指南。

MAX14575A/MAX14575AL/MAX14575B/MAX14575C采用8引脚、2mm x 2mm TDFN小尺寸封装，工作在-40°C至+85°C扩展级温度范围。

应用

  • Data调制解调器卡
  • 便携式媒体播放器
  • 蜂窝电话RF功率放大器
  • SDXC车载电源保护
  • USB端口
  • UTCA/ATCA平台
MAX14575AL
MAX14575A/MAX14575AL/MAX14575B/MAX14575C

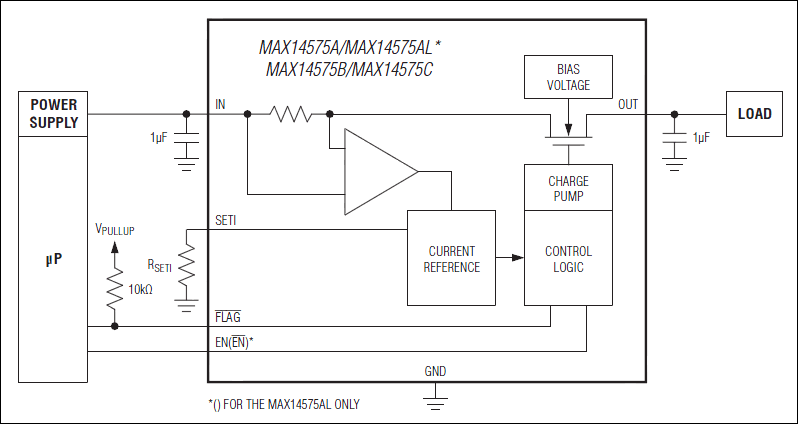

MAX14575A, MAX14575AL, MAX14575B, MAX14575C: Typical Operating Circuit
