LTM8040

36V、1A μModule LED 驱动器和电流源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • True Color PWM提供了恒定色彩和 250:1 的调光比
  • 宽输入范围:4V 至 36V
  • 高达 1A 的 LED 电流
  • LED 电流的可调控制
  • 在 35mA 至 1A 的宽电流范围内保持了高输出电流准确度
  • 开路 LED 和短路保护
  • 接地 LED 负极连接

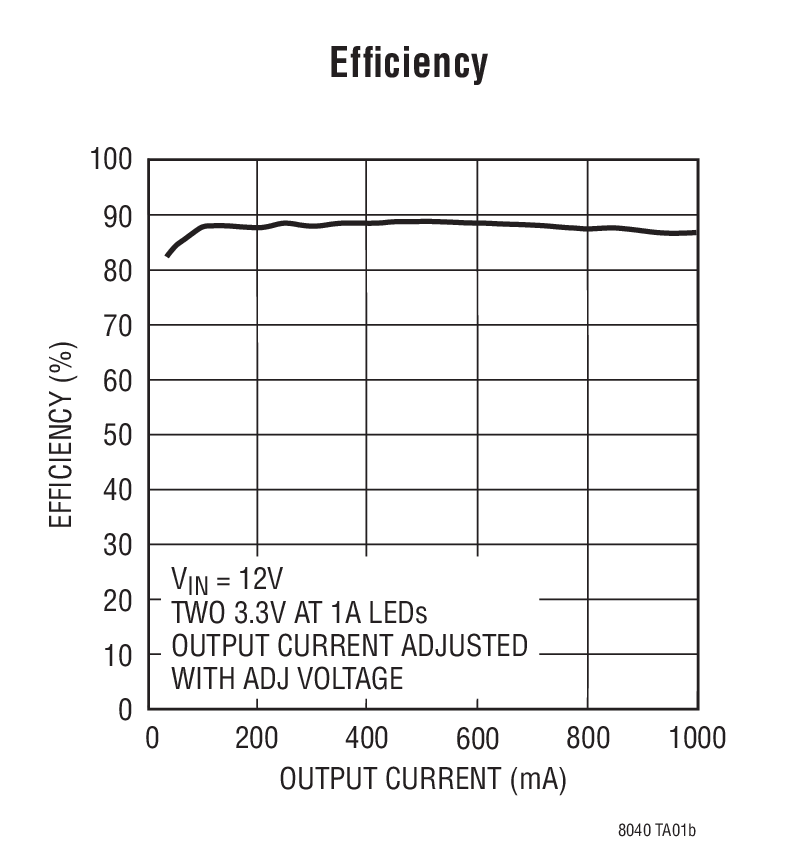

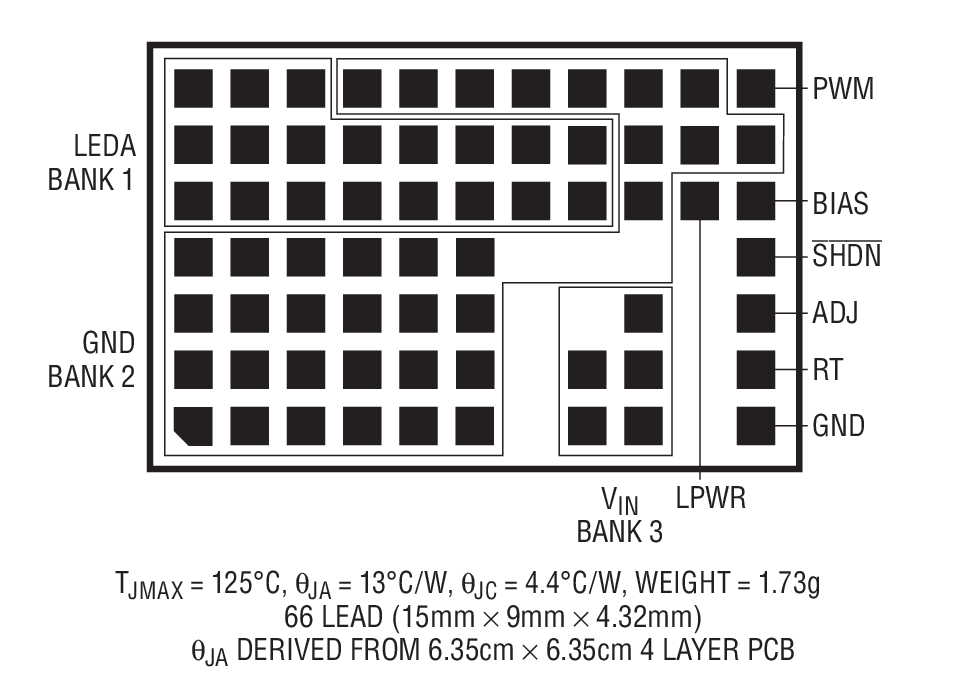

  • 小占板面积、扁平 (15mm x 9mm x 4.32mm) 表面贴装型 LGA 封装



更多细节
show more Icon

LTM®8040 是一款固定频率 1A 降压型 DC/DC μModule® 稳压器,专为用作一个恒定电流源而设计。内部电路负责监视输出电流,以提供准确的电流调节,这非常适合于驱动高电流 LED。高输出电流准确度在一个很宽的电流范围内 (从 35mA 至 1A) 得以保持,因而在 2.5V 至 13V 的输出电压范围内实现了一个宽调光范围。独特的 PWM 电路提供了一个 250:1 的调光比,从而消除了采用 LED 电流调光时所常见的色偏现象。

凭借其 4V 至 36V 的宽输入范围,LTM8040 可调节各种各样的电源,包括四节电池和5V 逻辑电源轨、未调整的墙上适配器、铅酸电池和分布式电源等等。

LTM8040 采用耐热增强型的紧凑 (15mm x 9mm x 4.32mm) 模压树脂焊盘网格阵列 (LGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8040 是无铅型器件,并符合 RoHS 标准。




Applications

  • 汽车和航空电子设备照明
  • 建筑物细部照明
  • 显示器背面照明
  • 恒定电流源
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8040EV#PBF
  • HTML
  • HTML
LTM8040IV#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

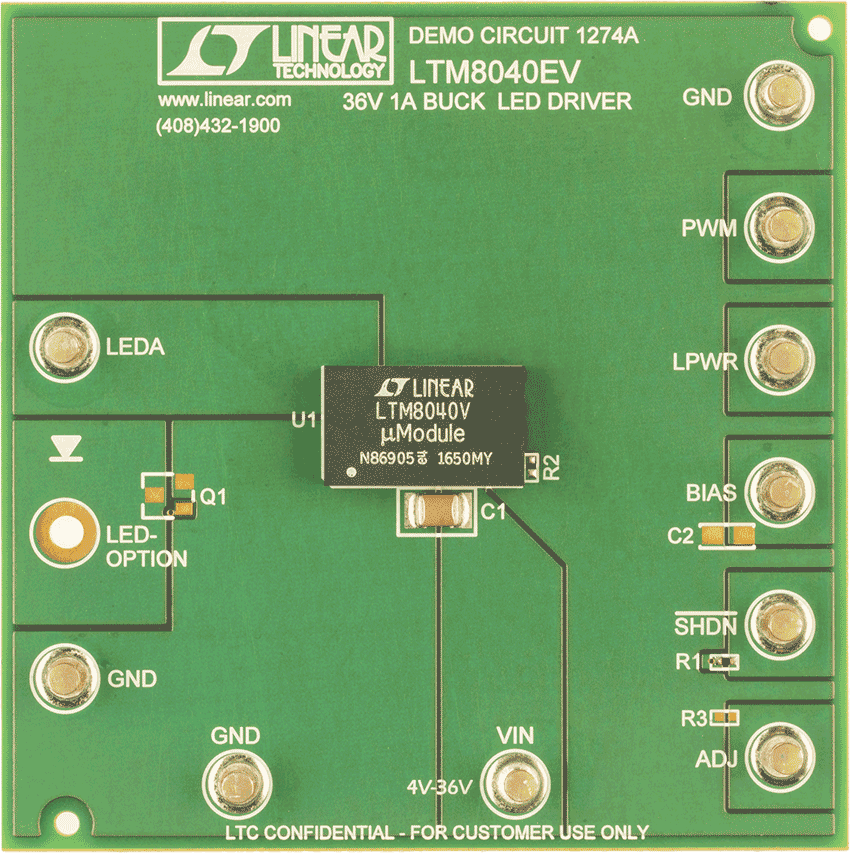

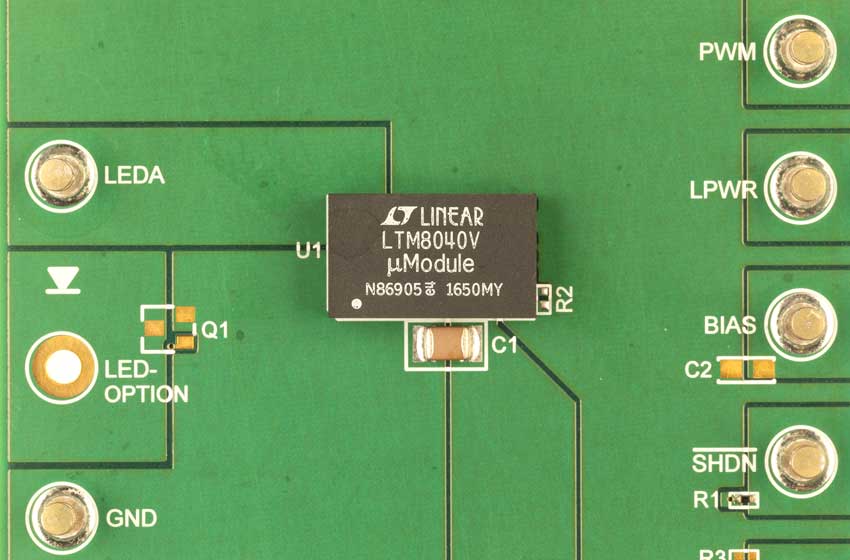

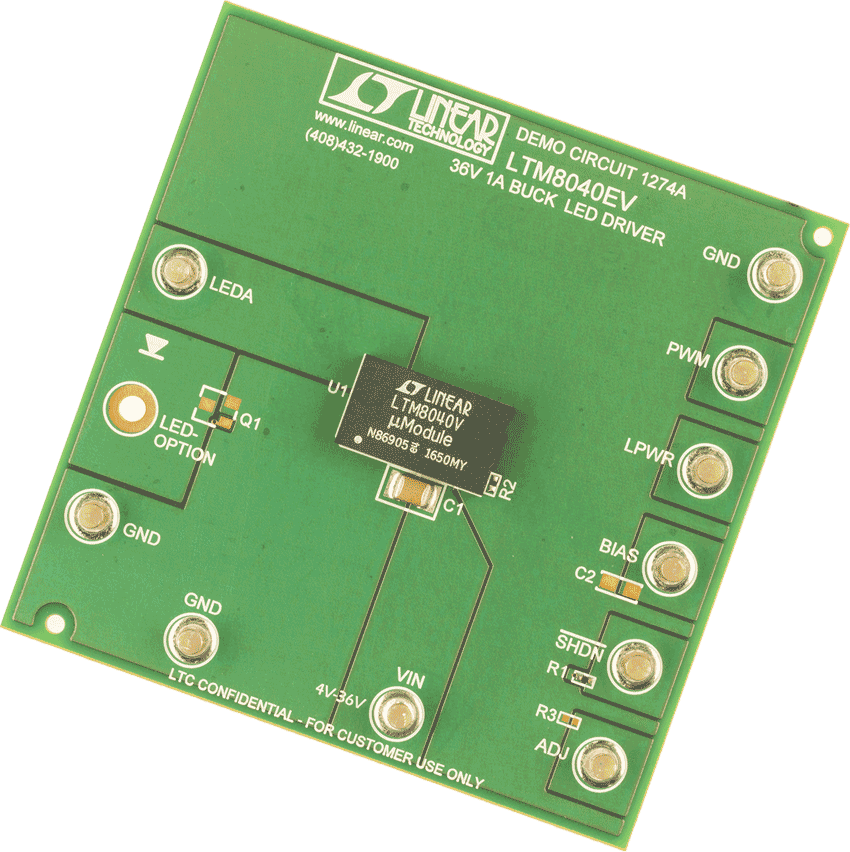

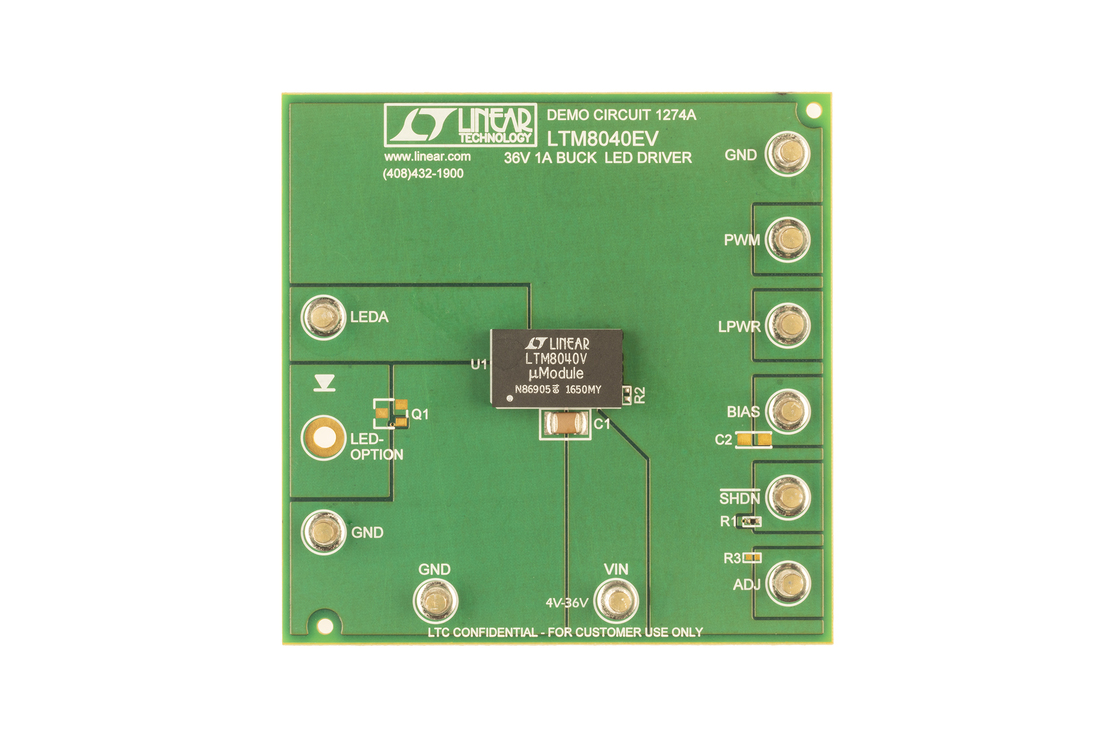

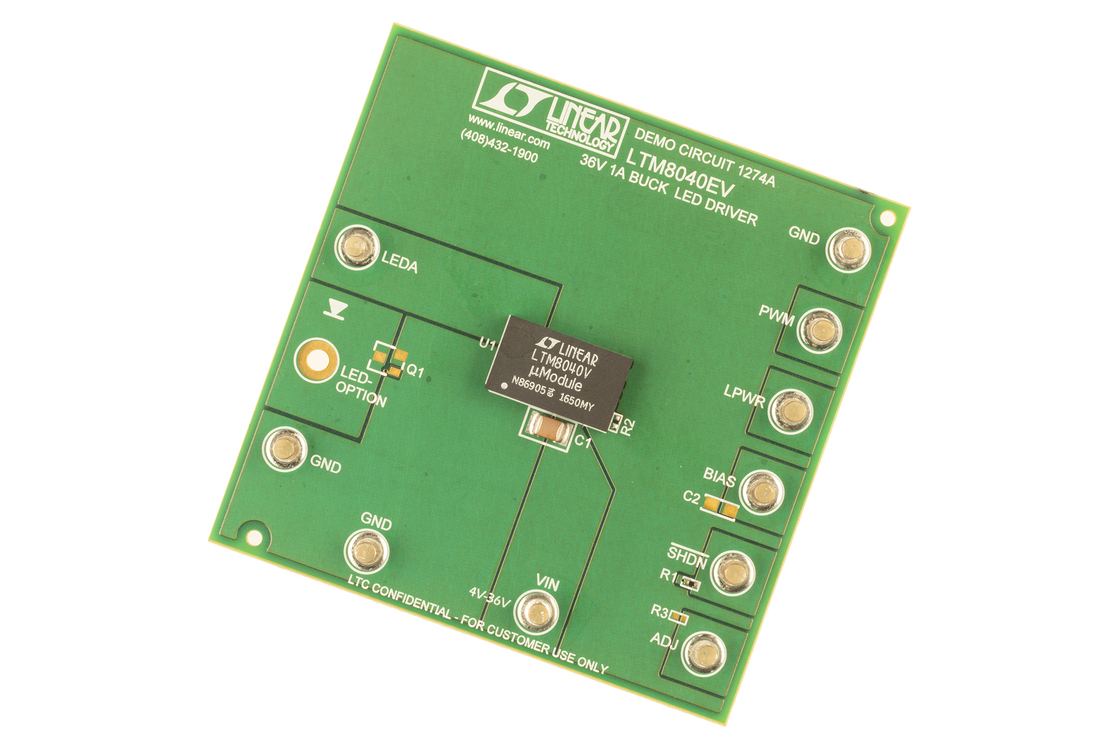

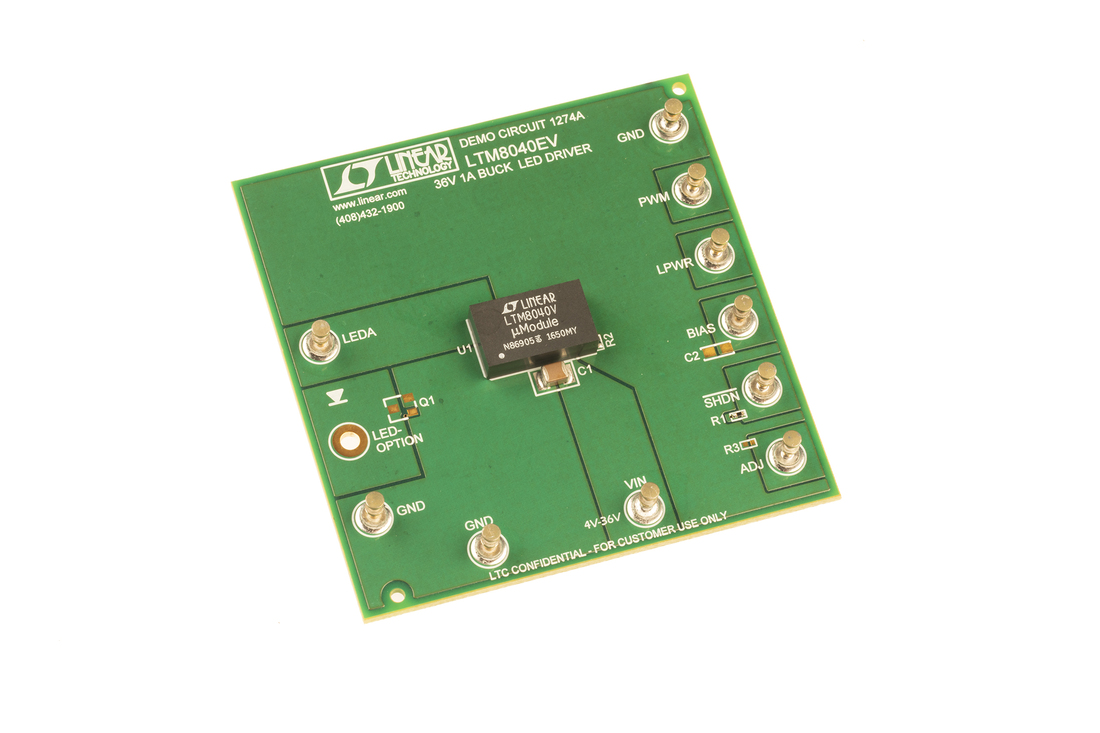

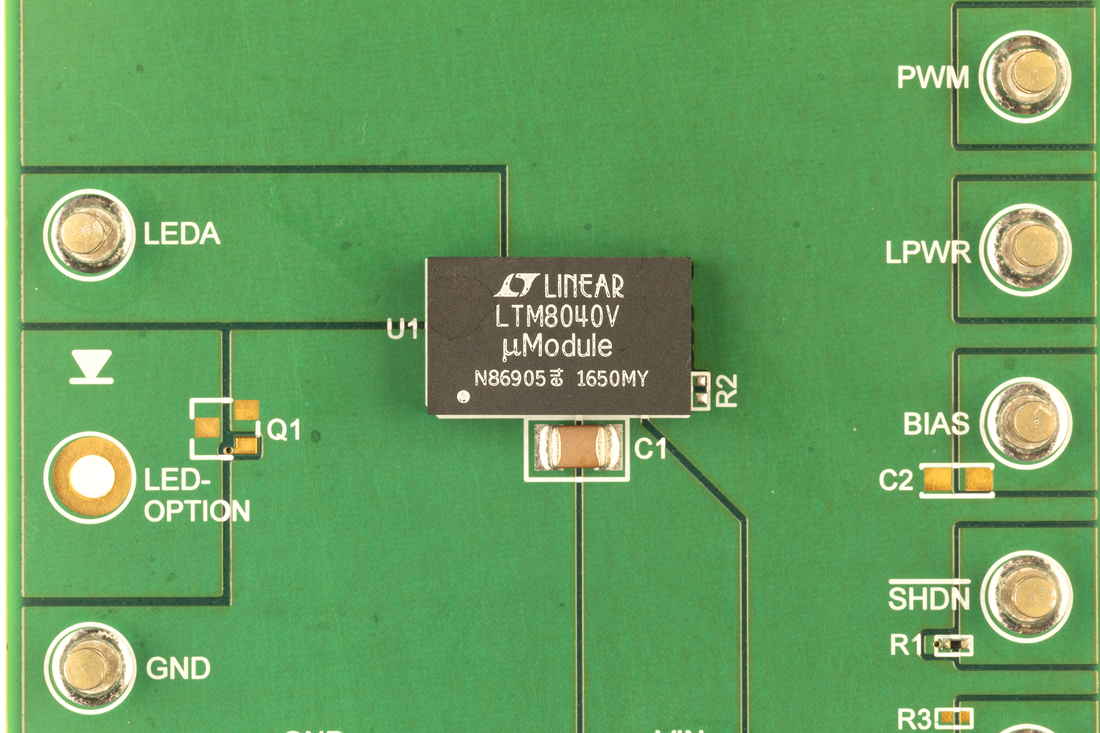

DC1274A

LTM8040EV演示板 | µModule降压LED驱动器,4V ≤ VIN ≤ 36V,VLED高达13V (1A)

zoom

DC1274A

LTM8040EV演示板 | µModule降压LED驱动器,4V ≤ VIN ≤ 36V,VLED高达13V (1A)

LTM8040EV演示板 | µModule降压LED驱动器,4V ≤ VIN ≤ 36V,VLED高达13V (1A)

产品详情

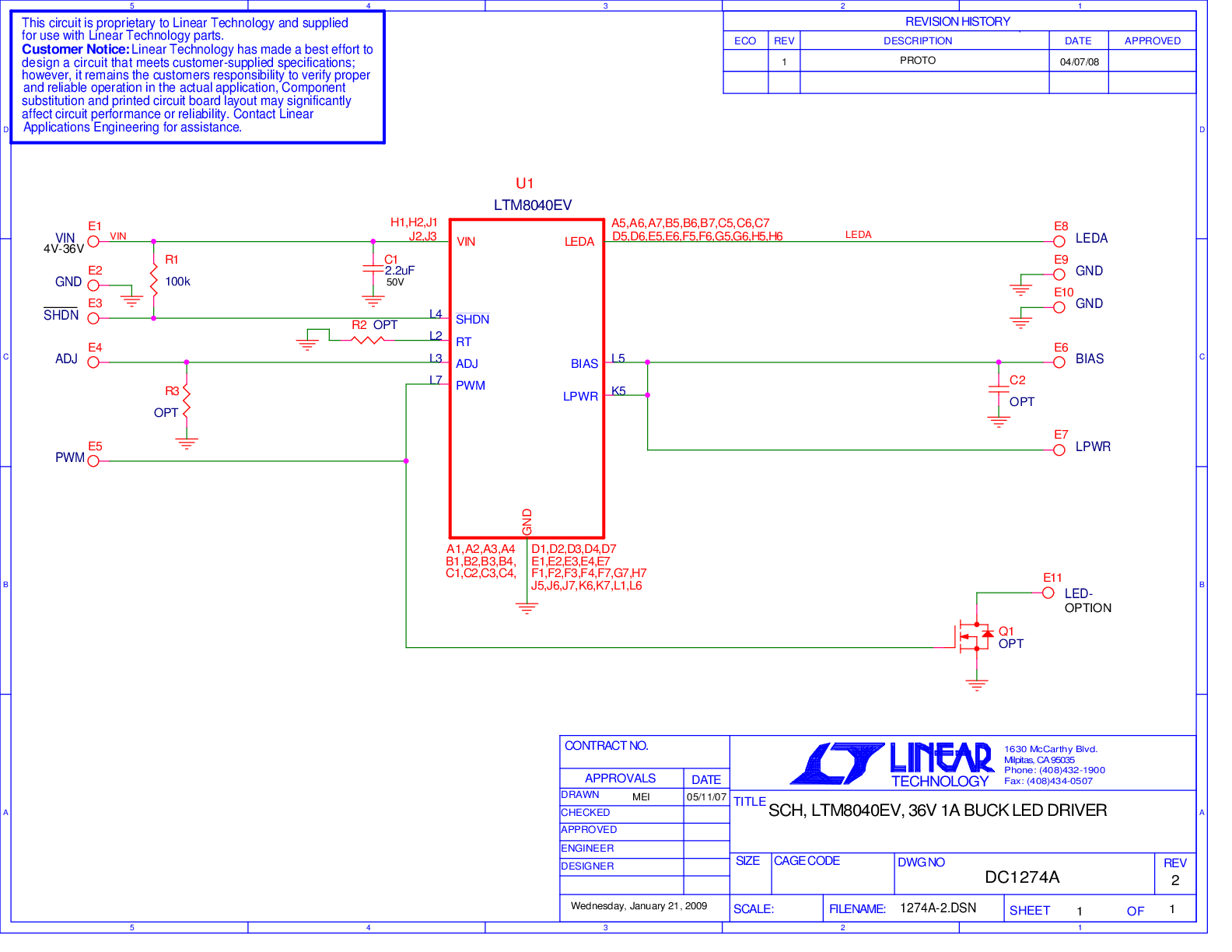

演示电路DC1274A内置36V、1A降压恒流μModule® LED驱动器LTM8040。该演示电路用于在4V至36V的宽输入电压范围内以高达1A的电流驱动单个LED或LED串。LED灯串的最大电压为13V,最小电压根据BIAS引脚电源配置会有所不同。





工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
